Çok sayıda kullanıcının bir ortak antenden yararlanabilmeleri için kullanılan
yöntemlerden birisi multiswitch kullanarak uydu ara frekansı (IF) paylaşımı
yapmaktır. Multiswitch’e bağlanan kullanıcıların her biri tek kullanıcılı bir sis -
temdeki kullanıcının aldığı uydu sinyallerinin hepsini aynen alır.
Bir multiswitch üzerinde girişler ve çıkışlar bulunur. Multiswitch’ler giriş ve
çıkış sayıları ile kaskad bağlantıya sahip olup olmamalarına göre isimlendirilir.

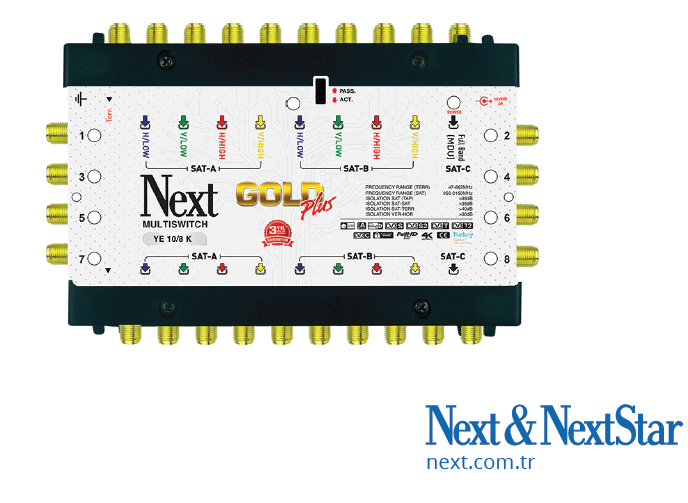

Örneğin (10x8)’lık bir multiswitch’in10 adet girişi ve 8 adet çıkışı vardır. Bu
multiswitch 2 adet çanak anten üzerindeki quadro (4’lü) LNB’den gelen 8 girişi,
ek olarak 1 adette normal TV anteninden veya anolog yayından ge len bilgiyi
(UHF, VHF) alarak, çıkışından 8 adet kullanıcının bağımsız olarak k ullanmasını
sağlar.

SAT SYSTEM A : 1. çanak anten sistemi quadro lnb girişleri.
SAT SYSTEM B : 2. çanak anten sistemi quadro lnb girişleri.
Low Band V : Vertikal (dikey) Altbant.
Low Band H : Horizontal (yatay) Altbant.
High Band V : Vertikal Üstbant.
High Band H : Horizontal Üstbant.
Terr. : Terrestrial (yerel) TV anten (UHF, VHF) ve anolog yayın bağlantıları için.
Receiver 1...16 : Çıkış uçları.
