Kaçak Akım Koruma Şalterini Monofaze Mi Trifaze Mi Bağlamalıyım?

Katılım
29 Tem 2019
Mesajlar
38
Puanları
18
Yaş
24
Konum
Sakarya
Merhabalar,
Elektrik üzerine yazılar yazarak alan ile ilgilenen insanları bilgilendirmek amacıyla teknik yazı dizileri tekrar sizlerle.

Yazı: Kaçak Akım Koruma Şalterini Monofaze Mi Trifaze Mi Bağlamalıyım?
-----


Kaçak Akım Koruma Şalterini Monofaze mi Trifaze mi bağlamalıyım?

57045

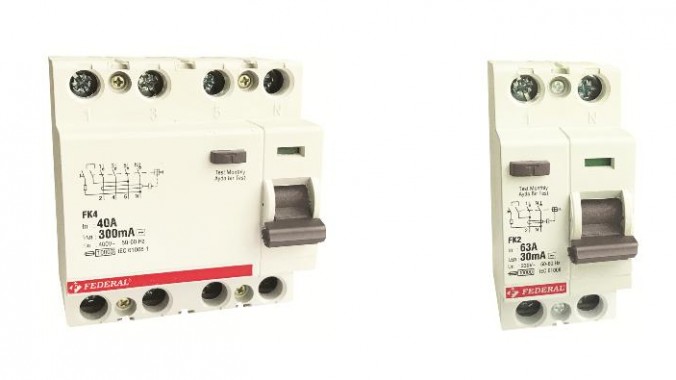

Eğer tesisatın elektrik kaynağı monafaze (tek fazlı) ise kullanılması gereken kaçak akım koruma şalteri monafaze olmalıdır. Bu şalterde ise 4 bağlantı noktası vardır. Bunlardan 2 tanesi giriş 2 tanesi çıkıştır. Burada da N ile ifade edilen bağlantı nötr giriş ve çıkışlarıdır. 1 ile ifade edilen bağlantı noktası fazın girişini 2 ise fazın çıkışını yani tesisata bağlanan noktayı gösterir.

Eğer tesisatın elektrik kaynağı trifaze (3 fazlı) ise buna uygun olan trifaze kaçak akım koruma şalteri kullanılmalıdır. Eğer bir dükkan veya asansör gibi bir tesisatta kullanılacaksa kaçak akım koruma şalteri trifaze olarak takılır. Bu şalterde 4’ü giriş 4’ü çıkış olmak üzere toplam 8 bağlantı noktası bulunur. Burada N ile ifade edilen noktalar nötr giriş ve çıkışlarıdır. 1, 3 ve 5 ile ifade edilen bağlantı noktaları ise ana elektrik şebekesinin bağlandığı noktadır. 2 ,4 ve 6 ise elektrik tesisatına bağlanan çıkış noktalarıdır.

Konu Etiketleri: kaçak akım koruma şalteri, bağlantı şeması,monofaze, trifaze, bağlantı, nasıl bağlanır,


Ekli dosyalar

arkaplan

Profesyonel Üye
Katılım
26 Şub 2011
Mesajlar
3,957
Puanları
1,308

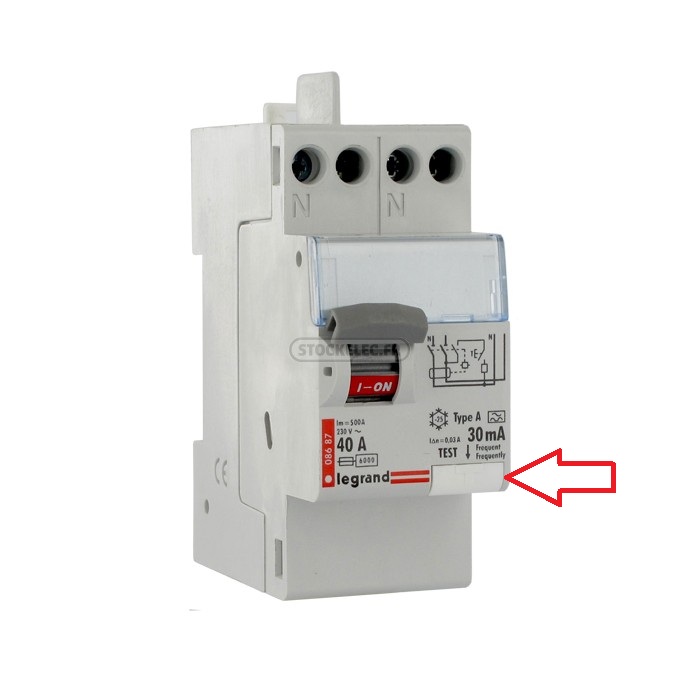

Bu tip ürünler TÜRKİYE' DE kullanılmıyor herhalde !!!

iki kutuplu ( nötr kesmeli ) siğorta + kaçak akım rölesi
= birleştirilmiş ürün




Ekli dosyalar

sami inci

Profesyonel Üye
Katılım
24 Şub 2016
Mesajlar
4,625
Puanları
2,208
Konum
İstanbul
Hepsinde var uzun süredir.Eskilerde,açma-
nın nerden ! olduğu bilinmiyordu.Yeni tipler
çift mandallı ve açmanın kaçak akımmı / kı-
sadevredenmi olduğu bilinebiliyor.Ürünün
benzeri Eaton'da da var.
