Osilatör Nedir?

[dndr87]

Kare dalga veya üçgen dalga dendiği zaman akıllara genellikle osilatör elemanı gelir.Gömülü sistemlerde, elektronik devrelerde bu dalga şekillerini osilatör yardımıyla elde ederiz. Osilatör, bir yükselteç yardımıyla verdiği çıktıyı girdi olarak geri alır. Bu duruma pozitif geri besleme denirken, bu sayede sinyal her seferinde kendini yenilemiş olur.

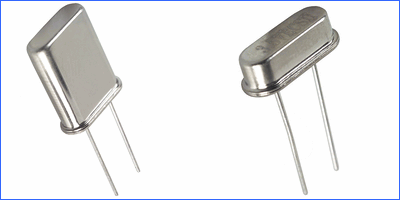

Osilatörün çalıştığı frekans ise quartz kristali gibi maddeler kullanılarak belirlenir. Örneğin düşük frekans osilatörleri (LFO) 0.1 Hz ile 10 Hz arasında dalgalar üretirler. Yüksek frekanslarda (100 kHz-100 GHz) çalışan osilatör çeşitleri (RF Osilatör) de mevcuttur.

DC kaynaktan aldığı akımı bir başka devreyi yüksek güçte beslemek için AC akıma çeviren osilatörlere ise invertör yani güç çevirici adı verilir. Invertörler özellikle güneş panelleri,rüzgar türbinleri gibi yerlerde sıklıkla karşımıza çıkmaktadır.

Elektrik- Elektronik sistemlerde zaman içerisinde yönü ve şiddeti belli bir düzen içerisinde değişen elektrik sinyallaerine osilasyon denir. Devrenin çıkışında osilasyon oranının fazla olması ise istenmeyen bir durumdur. Bu amaçla osilasyonları azaltmak için çeşitli devreler kullanılır. Bu devrelere örnek olarak aktif-pasif elektronik filtreler gösterilebilir.

Ancak bazı sistemlerde ise osilasyon, bir ihtiyaçtır. Bu yüzden de osilasyon sinyalleri üreten devrelere de ihtiyaç vardır. Bu devrelerde osilatörler kullanılır ve devrelere osilatör devreleri denir.

Peki osilasyon kriterleri nelerdir? Osilasyon için öncelikle iki kapılı bir devre elemanına ihtiyaç vardır. Aynı zamanda geri besleme yapılırken herhangi bir faz farkı (faz kayması) olmaması gerekmektedir. Bu yüzden faz açısı 0 olmalıdır. Kapalı çevrim kazancının da 1'e eşit olması gerekir.

Osilatör Çalışma Mantığı ???

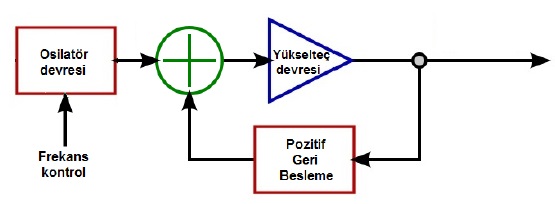

Osilatörlere kendi kendine sinyal üretebilen cihazlar tanımlaması yaparsak pek de yanlış sayılmaz. Osilatörler bir kez çalışmaya başladıktan sonra AC çıkış sinyali üretmeye başlarlar. Bu sinyalin bir kısmı girişe geri beslenip, yükseltilirler ve çıkışa geri gönderilerek bir döngü haline getirilir.

Geri beslemeli bir osilatörün uygun bir şekilde çalışabilmesi için 3 koşulu sağlaması gerekir:

♦ Yükseltme
♦ Pozitif Geri Besleme
♦ Frekansa Bağımlı Olması

Osilatörün çalışma mantığını en basit şekilde bir devre kurarak da anlayabiliriz. Tek yapmamız gereken bir kapasitör (kondansatör) ve indüktörü (bobin) devrede birbirine bağlamak. Bilindiği gibi her iki eleman da enerji depo edebiliyor ancak kapasitör elektrik alan formunda depolarken, indüktör ise manyetik alan formunda depolama yapıyor.

Kapasitörü şari ettikten sonra kapasitöre seri olacak şekilde devreyi tamamlayan bir indüktör ekleyelim. Bu durumda kapasitör enerjisini indüktöre aktarmaya başlayacak ve indüktör üzerinde bir manyetik alan oluşacak. Kapasitörün enerjisi tamamen bittiğinde indüktör, devreden akan akımın devam etmesini sağlayacak ve kapasitörün diğer tabakasını şarj edecek.


Bu sefer de indüktörün manyetik alanı söndüğünde, kapasitör ters polarize olmuş bir şekilde yeniden şarj edilmiş olacak. Bu döngü aynı pozitif geri besleme durumunda olduğu gibi uzun bir süre devam edecektir. Ancak kabloda ki direnç kaybı vb. sebeplerden dolayı bir süre sonra duracaktır.



Osilatör Kullanım Alanları ???


Osilatörler televizyon, radyo, telsiz, FM alıcı-verici gibi sistemlerde ve daha çok elektronik-haberleşme sistemlerinde ve otomasyon sistemlerinde yaygın biçimde kullanılırlar. Video oyunlarda kullanılan sesleri üretmek için de kullanılan osilatör çeşitleri mevcuttur.

Osilatörler devrede hangi amaçlar için kullanılır? Karışık sistemlerdeki elemanların her birinin görevlerini düzgünce yerine getirebilmesi için çeşitli sayıda sinyallere ihtiyaç duyulur. Örneğin bir mikrodenetleyici devresinde program çalıştırabilmek için kare dalga tetiklemesi gerekmektedir. Bunun en büyük örneğini ise ARDUİNO üzerindeki osilatörde görebiliriz.
