GE MIF II Aşırı Akım Rölesi Kullanım Kılavuzu

gursel

Üye
Katılım
16 Kas 2007
Mesajlar
5
Puanları
1
Yaş
39

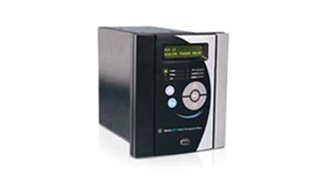

GE RÖLE MANUELLİ

ge role.jpg

içindekiler:
1. BAŞLARKEN

1.1 KONTROL LİSTESİ
1.2 ENERVISTA MII KURULUM YAZILIMI
1.2.1 SİSTEM GEREKSİNİMLERİ
1.2.2 GÜVENLİK TALİMATLARI
1.2.3 KURULUM
1.3 MII RÖLE AİLESİ DONANIMI
1.3.1 MONTAJ & KABLOLAMA
1.3.2 HABERLEŞME
1.3.3 TUŞTAKIMI & EKRAN
1.4 EKRAN VE TUŞTAKIMI KULLANIMI
1.4.1 HİYERARŞİK MENÜ

2. ÜRÜN TANIMLARI

2.1 ÖZET
2.1.1 GENEL BAKIŞ
2.2 GİRİŞ
2.3 GÜVENLİK ÖZELLİKLERİNE ERİŞİM
2.4 AŞIRI AKIM ELEMANLARI
2.4.1 FAZ GECİKMELİ AŞIRI AKIM ELEMANI (51P)
2.4.2 FAZ ANİ AŞIRI AKIM ELEMANLARI (50P1, 50P2)
2.4.3 TOPRAK GECİKMELİ AŞIRI AKIM ELEMANI (51G)
2.4.4 TOPRAK ANİ AŞIRI AKIM ELEMANLARI (50G1, 50G2)
2.5 TERMAL IMAJ ELEMANI (49)
2.6 TEKRAR KAPAMA ELEMANI
2.6.1 GİRİŞ
2.6.2 TEKRAR KAPAYICI DURUMLARI
2.6.3 TEKRAR KAPAYICI AYARLARI
2.7 SOĞUK YÜK ÜZERİNE KAPAMA (SADECE OPSİYON 2’DE)
2.8 KESİCİ ARIZASINDA AÇMA (SADECE OPSİYON 2’DE)
2.9 I2 SAYACI (SADECE OPSİYON 2’DE)
2.10 OLAYLAR (OPSİYON 1 VE OPSİYON 2’DE)
2.11 OSİLOGRAFİ (OPSİYON 1 VE OPSİYON 2’DE)
2.12 ÇOKLU AYAR GRUPLARI
2.13 ÖLÇÜM VE KENDİ KENDİNİ TEST
2.13.1 ÖLÇME
2.13.2 KENDİ KENDİNİ TEST
2.14 KULLANICI ARABİRİMİ
2.14.1 LEDLER
2.14.2 TUŞTAKIMI VE EKRAN
2.14.3 HABERLEŞME PORTLARI
2.14.4 YAZILIM
2.15 SİPARİŞ KODU
2.16 TEKNİK ÖZELLİKLER
2.16.1 KORUMA ELEMANLARI
2.16.2 ÖLÇME FONKSİYONLARI
2.16.3 GİRİŞLER
2.16.4 GÜÇ KAYNAĞI
2.16.5 ÇIKIŞLAR
2.16.6 HABERLEŞME
2.16.7 ÇEVRE
2.16.8 TİP TESTLERİ & SERTİFİKALAR
2.16.9 ÜRETİM TESTLERİ
2.16.10 ONAYLAR
II MIFII Dijital Fider Rölesi GEK-106237K

3. DONANIM
3.1 TANIM
3.1.1 MEKANİK AKSAM
3.1.2 MONTAJ
3.1.3 ARKA PANEL TANIMLARI
3.2 KABLOLAMA
3.2.1 TİPİK KABLOLAMA DİYAGRAMI
3.2.2 KONTROL GÜCÜ
3.2.3 AC AKIM TRANSFORMATÖRÜ GİRİŞLERİ
3.2.4 KONTAK GİRİŞ VE ÇIKIŞLARI
3.2.5 ÇIKIŞ KONTAKLARININ KONFİGÜRASYONU
3.2.6 ÇIKIŞLARIN İZOLASYONU
3.2.7 RS232 ÖN PANEL HABERLESME PORTU
3.2.8 RS485 HABERLEŞME PORTU

4. HABERLEŞME
4.1 ENERVISTA MII KURULUM PROGRAMI
4.1.1 GENEL BAKIŞ
4.1.2 HABERLEŞMEYE GİRİŞ
4.1.3 ANA EKRAN
4.2 DOSYA
4.2.1 YENİ
4.2.2 AÇ
4.2.3 ÖZELLİKLER
4.2.4 RÖLEDEN VERİ ALMA
4.2.5 RÖLEYE VERİ GÖNDERMEK
4.2.6 YAZICI AYARLARI
4.2.7 SAYFA ÖNİZLEME
4.2.8 YAZDIRMA
4.2.9 ÇIKIŞ
4.3 SETPOINT
4.3.1 AYARLAR
4.3.2 GENEL AYARLAR
4.3.3 GELİŞMİŞ AYARLAR
4.3.4 RÖLE KONFİGÜRASYONU
4.3.5 LOJİK KONFİGÜRASYON
4.3.6 SAAT
4.4 GERÇEK DEĞERLER 4.4.1 GERÇEK DEĞERLER
4.4.2 OLAY KAYDI
4.4.3 DALGA FORMU YAKALAMA
4.5 OPERASYONLAR
4.6 HABERLEŞME
4.6.1 BİLGİSAYAR
4.6.2 SORUN GİDERME
4.6.3 FIRMWARE VERSİYONU YÜKSELTME
4.7 GÖRÜNÜM
4.7.1 AKIŞ İZLEME
4.7.2 MODBUS BELLEK HARİTASI
4.7.3 DİLLER

5. AYARLAR
5.1 AYAR MİMARİSİ
5.2ANA AYARLAR
5.2.1 GENEL AYARLAR FAZ/TOPRAK TOC AYARLARI (51P / 51G)
5.2.2 FAZ/TOPRAK IOC AYRLARI (50P1 / 50P2 / 50G1 / 50G2)
5.2.3 TERMAL İMAJ AYARLARI (49)
5.2.4 TEKRAR KAPAYICI AYARLARI (79)
5.3 GELİŞMİŞ AYARLAR
5.3.1 FAZ / TOPRAK TOC AYARLARI (51P/ 51G) (GRUP 2)
5.3.2 FAZ / TOPRAK IOC AYARLARI (50P1/ 50P2/ 50G1/ 50G2) (GRUP 2)
5.3.3 TERMAL İMAJ AYARLARI (49) (GRUP 2)
5.3.4 KULLANICI EĞRİSİ
5.3.5 OLAY VE OSİLOGRAFİ MASKELERİ
5.3.6 OSİLOGRAFİ MASKELERİ
5.3.7 I2 SAYACI
5.3.8 KESİCİ ARIZASINDA AÇMA
5.3.9 SOĞUK YÜK ÜZERİNE KAPAMA
5.4 ZAMAN SENKRONIZASYONU

6. GİRİŞ /ÇIKIŞ KONFİGÜRASYONU
6.1 GİRİŞ KONFİGÜRASYONU (OPSİYON 1 VE OPSİYON 2 İÇİN)
6.1.1 GİRİŞ TANIMLARI
6.1.2 GİRİŞ ELEMANLARI
6.2 ÇIKIŞ VE LED’LERİN KONFİGÜRASYONU (OPSİYON 1 VE OPSİYON 2 İÇİN)
6.2.1 ÇIKIŞ VE LED’LERİN TANIMLARI
6.2.2 ÇIKIŞ VE LED ELEMANLARI

7. LOJİK KONFİGÜRASYONU (SADECE OPSIYON 2’DE)
7.1 LOJİK TANIMLAR
7.2 LOJİK ELEMANLAR

8. TUŞTAKIMI VE EKRAN
8.1 TANIMLAR 8.2 TUŞTAKIMI
8.3 ALFANÜMERİK EKRAN VE LED’LER
8.3.1 EKRAN
8.3.2 LED’LER
8.4 OPERASYONLAR
8.4.1 TEK TUŞ OPERASYONU VE SON AÇMA VERİSİ
8.4.2 KULLANICI ARAYÜZÜ ŞİFRESİ
8.5 MENÜ AĞACI

9. RÖLEYİ DEVREYE ALMA
9.1 GÖRSEL DENETİM
9.2 TEST EKİPMANLARI: YORUMLAR
9.3 BURADA BİRİMİN İŞLER HALDE OLUP OLMADIĞINI KONTROL ETMEK İÇİN BİR DİZİ TEST MEVCUTTUR. DAHA SINIRLI TESTLER İÇİN 9.5’TEN IV MIFII Dijital Fider Rölesi GEK-106237K İÇİNDEKİLER 9.19 KISMINA KADAR ANLATILAN İZOLASYON TESTLERİNİ ÖNERİRİZ.
9.4 KABLOLAMA VE GEREKLİ EKİPMAN
9.5 HEDEF LEDLERİ
9.6 GÜÇ KAYNAĞI TESTİ
9.7 HABERLEŞME
9.8 RÖLE AYARI
9.9 KONTAK GİRİŞLERİ
9.10 KONTAK ÇIKIŞLARI
9.11 ÖLÇÜM
9.11.1 AKIM ÖLÇME
9.12 FAZ ANİ AŞIRI AKIM (YÜKSEK AYAR) ELEMANI (50P1)
9.13 FAZ ANİ AŞIRI AKIM (DÜŞÜK AYAR) (50P2)
9.14 TOPRAK ANİ AŞIRI AKIM (YÜKSEK AYAR) ELEMANI (50G1)
9.15 TOPRAK ANİ AŞIRI AKIM (DÜŞÜK AYAR) ELEMANI (50G2)
9.16 FAZ GECİKMELİ AŞIRI AKIM ELEMANI (51P)
9.16.1 IEC TERS EĞRİ
9.16.2 IEC ÇOK TERS EĞRİ.
9.16.3 IEC AŞIRI TERS EĞRİ
9.16.4 ANSI TERS EĞRİ
9.16.5 ANSI ÇOK TERS EĞRİ
9.16.6 ANSI AŞIRI TERS EĞRİ
9.16.7 IAC TERS EĞRİ
9.16.8 IAC ÇOK TERS EĞRİ
9.16.9 IAC AŞIRI TERS EĞRİ
9.16.10 IAC TERS UZUN EĞRİ
9.16.11 IAC TERS KISA EĞRİ
9.16.12 SABİT ZAMAN
9.17 TOPRAK GECİKMELİ AŞIRI AKIM ELEMANI (51G)
9.17.1 IEC TERS EĞRİ
9.17.2 IEC ÇOK TERS EĞRİ.
9.17.3 IEC AŞIRI TERS EĞRİ
9.17.4 ANSI TERS EĞRİ
9.17.5 ANSI ÇOK TERS EĞRİ
9.17.6 ANSI AŞIRI TERS EĞRİ
9.17.7 IAC TERS EĞRİ
9.17.8 IAC ÇOK TERS EĞRİ
9.17.9 IAC AŞIRI TERS EĞRİ
9.17.10 IAC TERS UZUN EĞRİ
9.17.11 IAC TERS KISA EĞRİ
9.17.12 EPTAR C EĞRİSİ
9.17.13 SABİT ZAMAN
9.18 TERMAL İMAJ ELEMANI (49)
9.19 ZAMAN SENKRONİZASYONU
9.20 KULLANICI AYARLARI
9.21 GELİŞMİŞ AYARLAR
9.22 KULLANICI AYARLARI
9.22.1 ANA AYARLAR
9.22.2 GELİŞMİŞ AYARLAR


Ekli dosyalar

  • MIFII_Manual_tr.zip
    3.6 MB · Görüntüleme: 155
