Asenkron Motorun Yıldız-Üçgen Çalıştırılması Bağlantı Şeması

Mehmet Akdağ

Üye
Katılım
5 Nis 2018
Mesajlar
1
Puanları
1
Asenkron motorun yıldız-üçgen çalıştırılmasının bağlantı şemasını Autocad'te yeniden çizdim.


Ekli dosyalar

  • Asenkron Motorun Yıldız-Üçgen Çalıştırılması.pdf
    269.3 KB · Görüntüleme: 106

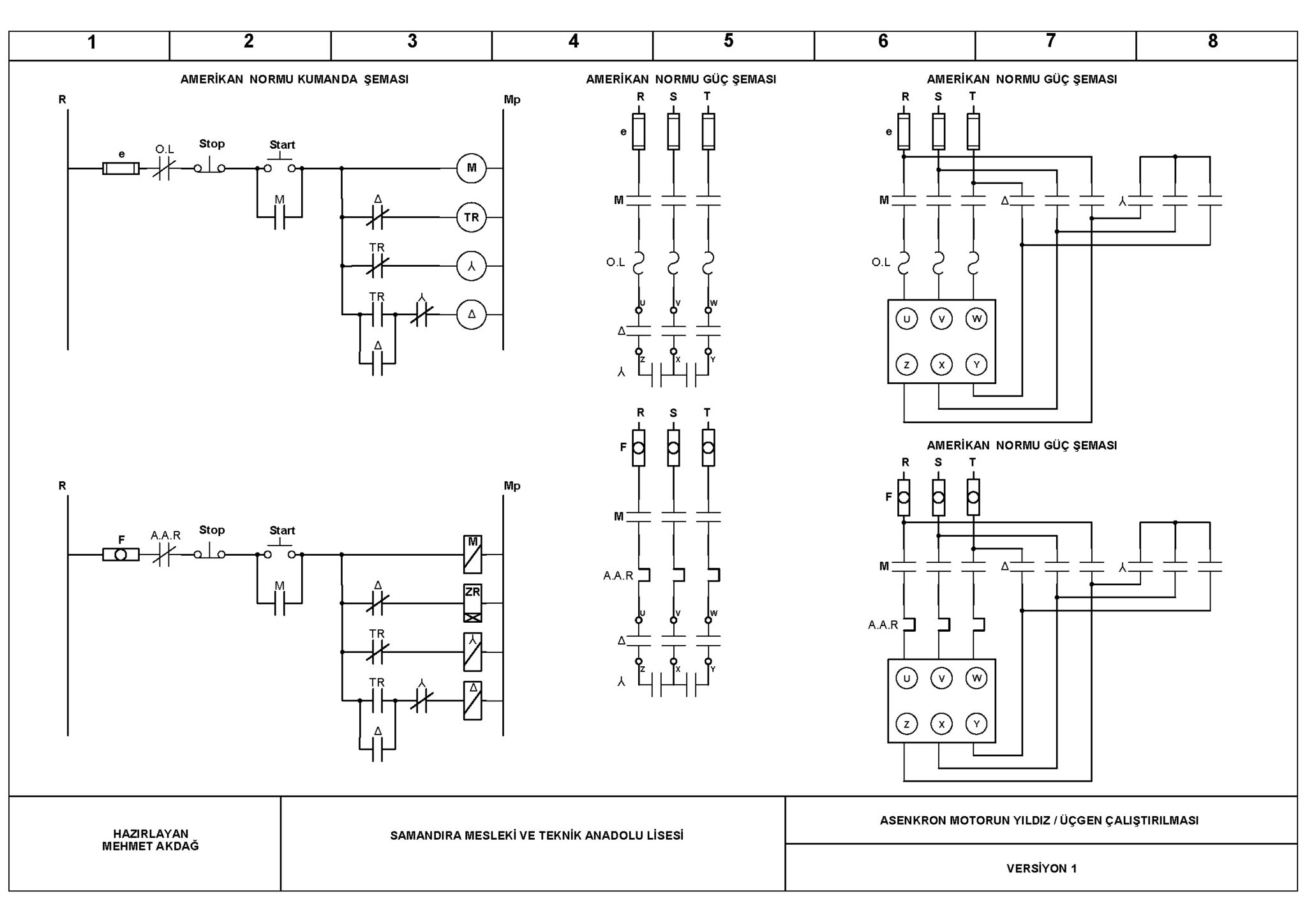

  • Asenkron Motorun Yıldız-Üçgen Çalıştırılması_Versiyon1.jpg
    Asenkron Motorun Yıldız-Üçgen Çalıştırılması_Versiyon1.jpg
    176.2 KB · Görüntüleme: 149
  • Asenkron Motorun Yıldız-Üçgen Çalıştırılması_Versiyon1.pdf
    176.2 KB · Görüntüleme: 42

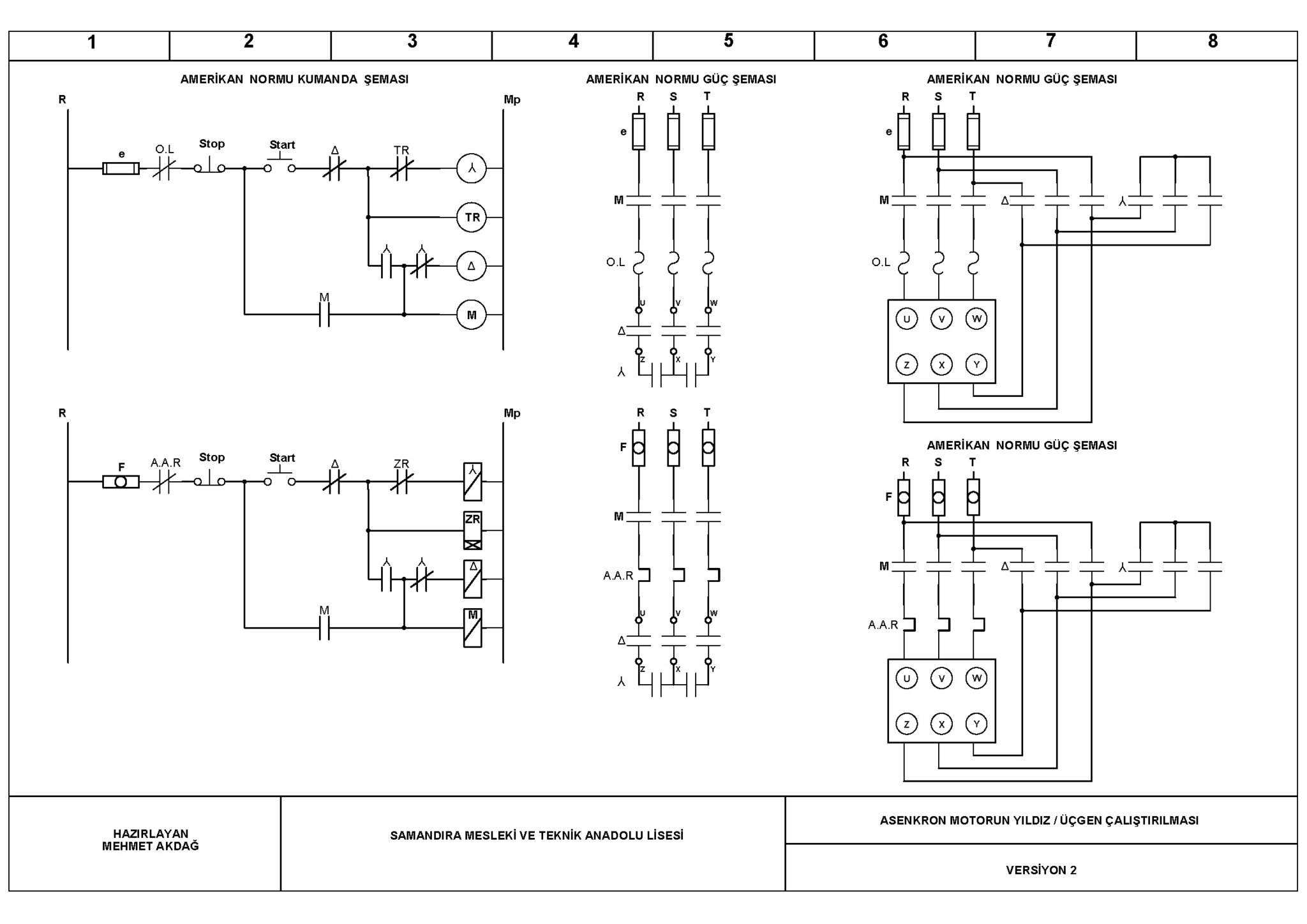

  • Asenkron Motorun Yıldız-Üçgen Çalıştırılması_Versiyon2.jpg
    Asenkron Motorun Yıldız-Üçgen Çalıştırılması_Versiyon2.jpg
    174.8 KB · Görüntüleme: 124
  • Asenkron Motorun Yıldız-Üçgen Çalıştırılması_Versiyon2.pdf
    174.8 KB · Görüntüleme: 52
