Endüstrinin her alanında sistemlerin özelliklerine göre çeşitli röleler kullanılmaktadır. Bu rölelerden bir çeşiti de sıvı seviye rölesidir.
Şekil 1'de ki rölenin yapısını inceleyecek olursak, bobin, demir nüve, palet, yay ve kontaklardan meydana gelmiştir. Bobin 5-9-12-24-36-48 volt gerilimlerle çalışacak türde üretilir. Elektronikte kullanılan röleler sıklıkla doğru akımla çalışmaktadır.
Şekil 1. Röle Yapısı ve Sembolleri
Uygulama alanında kullanılan röleler kontaklarının özelliğine göre şöyle sınıflandırılır:
► Tek kontaklı, tek konumlu röleler,
► Tek kontaklı, çift konumlu röleler,
► Çok kontaklı, tek konumlu röleler,
► Çok kontaklı, çift konumlu röleler.

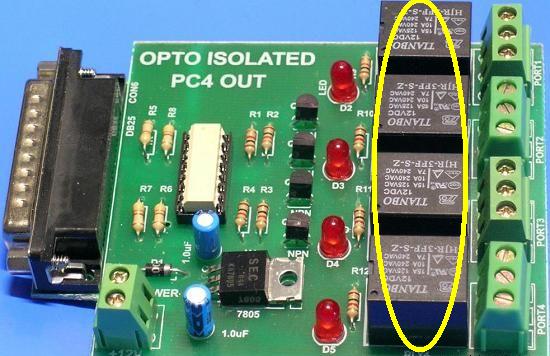

Şekil 2. Elektronikte Kullanılan Röleler
Rölenin bulunuşuyla pek çok sistem ve devre geliştirilmiştir. Bu geliştirilen röleler arasında seviye ölçen rölelerde bulunmaktadır.
Sıvı seviye röleleri endüstriyel tesislerde yer alan depolarda iletken sıvıların seviyelerini kontrol etmede, sıvıların boşaltılıp doldurulmasında ve koruma-bilgi amaçlı kullanılır. Basit bir röle ile sıvı seviye rölesini karşılaştırdığımızda rölede bobin yerine elektronik bir devre elemanı, güç kontakları yerine ise elektronik devre kartı tasarımlanarak günümüze kadar farklı sistemler için geliştirilmiştir.

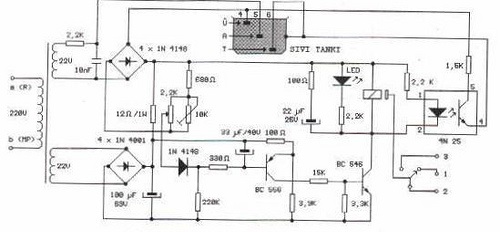

Şekil 3. Sıvı Seviye Rölesi Elektronik Devresi
Sıvı seviye rölelerini üreten firmalar kuyularda, depolarda motorların susuz çalışmasını engellemek için teknoloji ilerledikçe yeni sistemler, devreler geliştirmektedirler. Sıvı seviye rölesi, insan yardımı olmadan bir sistemdeki sıvının kumandasını sağlar. Röleler, bir deponun veya kuyuların su kontrolünü yapar. Buhar kazanlarına otomatik su basmak ve boşaltmak gibi sistemler ile endüstrinin her yerinde sıvı seviye rölelerinden görmek mümkündür.

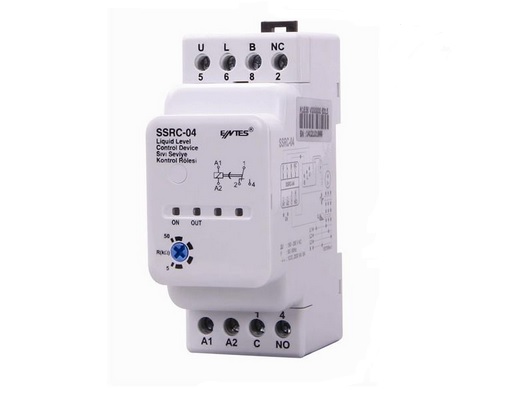

Şekil 4. Sıvı Seviye Rölesi
Sıvı seviye elektrotları paslanmaz milden imal edilirler ve tankların gövdesine bağlanacak kısımları yalıtkandır.
Şekil 5. Sıvı Seviye Rölesi Bağlantı Şeması
Şekil 5'de U elektrotuna sıvı temas ettiğinde röle çeker ve L elektrotundan sıvı teması kesildiğinde röle bırakır. Bırakmasının sebebi motorun boşuna çalışmasını önlemektir. B ise, taban seviyesini hassasiyetle belirlemek için tankın gövdesine bağlanmalıdır. Tank yalıtkan bir malzemeden ise bu terminale bir elektrot bağlanmalıdır.
Rölenin ön panelinde bulunan R (kohm) elektrotlar arası empedanstır. Farklı sıvıları ayarlamak için dizayn edilmiştir.

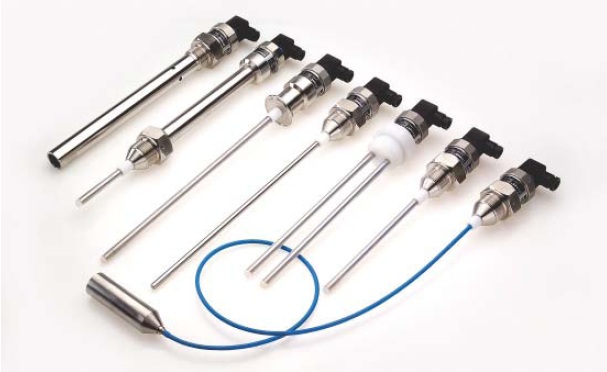

Şekil 6. Çeşitli Sıvı Seviye Elektrotları
Röle Nedir?
Röle, elektromekanik düzenekle çalışan bir elemandır. Bir diğer tanımıyla, küçük akımlar ile büyük akımları kontrol etmemizi sağlayan, kontakları bulunan, anahtarlama elemanı olarak kullanılan cihazdır. Röle, 1835'te Joseph Henry tarafından icat edilmiştir.Şekil 1'de ki rölenin yapısını inceleyecek olursak, bobin, demir nüve, palet, yay ve kontaklardan meydana gelmiştir. Bobin 5-9-12-24-36-48 volt gerilimlerle çalışacak türde üretilir. Elektronikte kullanılan röleler sıklıkla doğru akımla çalışmaktadır.
Şekil 1. Röle Yapısı ve Sembolleri
Uygulama alanında kullanılan röleler kontaklarının özelliğine göre şöyle sınıflandırılır:
► Tek kontaklı, tek konumlu röleler,
► Tek kontaklı, çift konumlu röleler,
► Çok kontaklı, tek konumlu röleler,
► Çok kontaklı, çift konumlu röleler.
Şekil 2. Elektronikte Kullanılan Röleler
Rölenin bulunuşuyla pek çok sistem ve devre geliştirilmiştir. Bu geliştirilen röleler arasında seviye ölçen rölelerde bulunmaktadır.
Sıvı Seviye Rölesi
Yapısında mekanik bir sistem bulunmayan tamamen elektronik devrelerle anahtarlama yapabilen röle çeşididir. Sıvı seviye röleleri, kontaktöre ve diğer röle tiplerine göre üstün özelliklere sahiptir. En önemli özellikleri; hızlı anahtarlama, elektromanyetik gürültü oluşturmamasıdır.Sıvı seviye röleleri endüstriyel tesislerde yer alan depolarda iletken sıvıların seviyelerini kontrol etmede, sıvıların boşaltılıp doldurulmasında ve koruma-bilgi amaçlı kullanılır. Basit bir röle ile sıvı seviye rölesini karşılaştırdığımızda rölede bobin yerine elektronik bir devre elemanı, güç kontakları yerine ise elektronik devre kartı tasarımlanarak günümüze kadar farklı sistemler için geliştirilmiştir.
Şekil 3. Sıvı Seviye Rölesi Elektronik Devresi
Sıvı seviye rölelerini üreten firmalar kuyularda, depolarda motorların susuz çalışmasını engellemek için teknoloji ilerledikçe yeni sistemler, devreler geliştirmektedirler. Sıvı seviye rölesi, insan yardımı olmadan bir sistemdeki sıvının kumandasını sağlar. Röleler, bir deponun veya kuyuların su kontrolünü yapar. Buhar kazanlarına otomatik su basmak ve boşaltmak gibi sistemler ile endüstrinin her yerinde sıvı seviye rölelerinden görmek mümkündür.
Şekil 4. Sıvı Seviye Rölesi
Sıvı Seviye Rölesi'nin Çalışma Prensibi
Sıvı seviye rölelerini incelediğimizde röle üzerinde standart terminaller bulunur. Bu terminaller U, L, B, NO ve NC terminalleridir. U, L, B terminalleri elektrot bağlantı uçları içindir. Elektrotlar tank içine yerleştirilen, sıvı temas ettiğinde iletken olan bir malzemedir.Sıvı seviye elektrotları paslanmaz milden imal edilirler ve tankların gövdesine bağlanacak kısımları yalıtkandır.

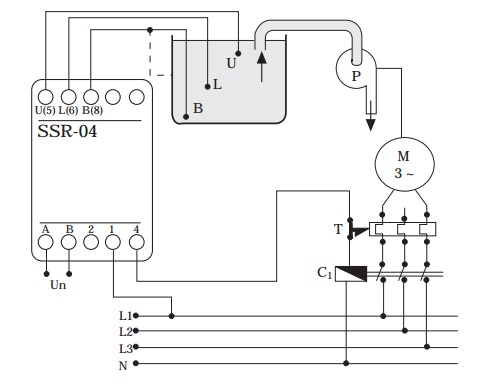

Şekil 5. Sıvı Seviye Rölesi Bağlantı Şeması
Şekil 5'de U elektrotuna sıvı temas ettiğinde röle çeker ve L elektrotundan sıvı teması kesildiğinde röle bırakır. Bırakmasının sebebi motorun boşuna çalışmasını önlemektir. B ise, taban seviyesini hassasiyetle belirlemek için tankın gövdesine bağlanmalıdır. Tank yalıtkan bir malzemeden ise bu terminale bir elektrot bağlanmalıdır.
Rölenin ön panelinde bulunan R (kohm) elektrotlar arası empedanstır. Farklı sıvıları ayarlamak için dizayn edilmiştir.
Şekil 6. Çeşitli Sıvı Seviye Elektrotları
