Lcd ekran

[Fronzee]

İyi günler.

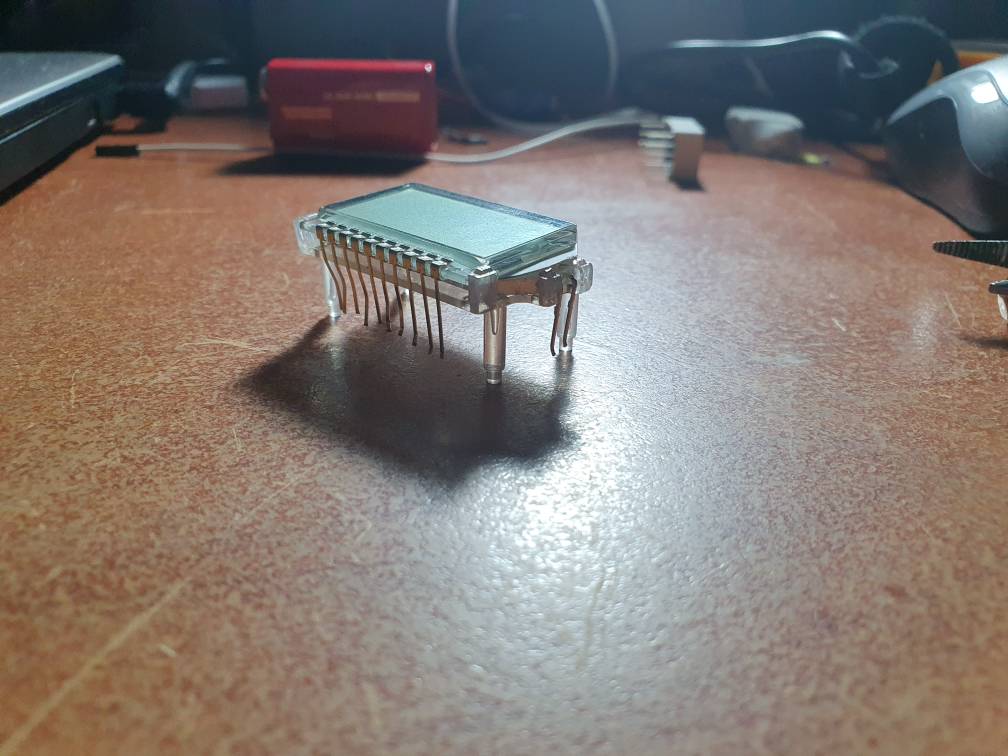

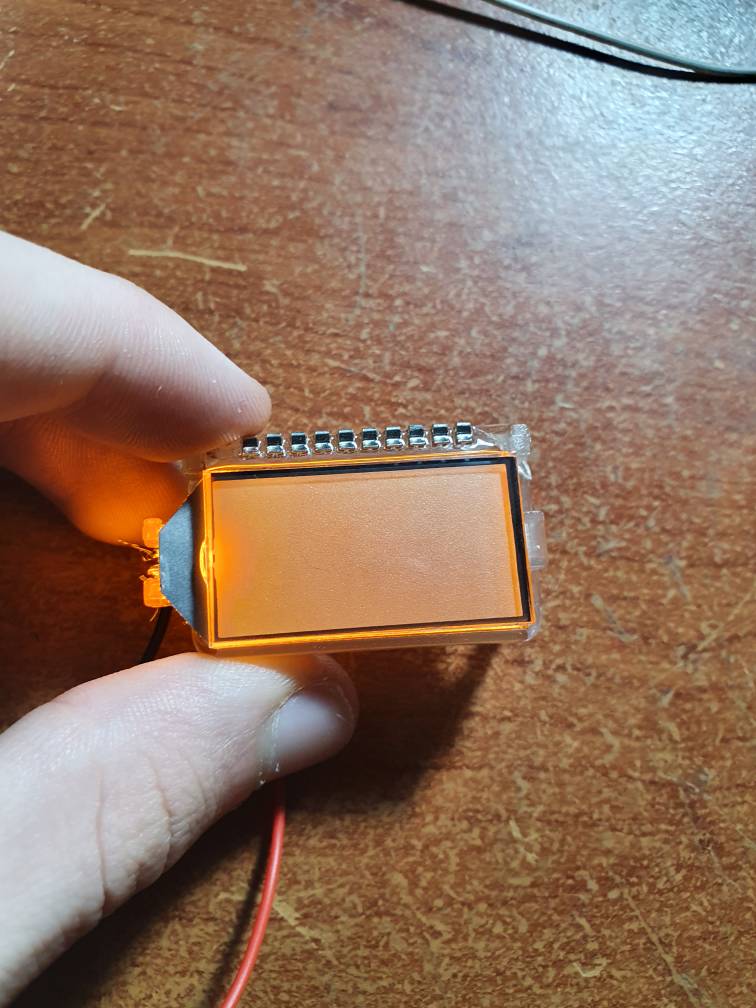

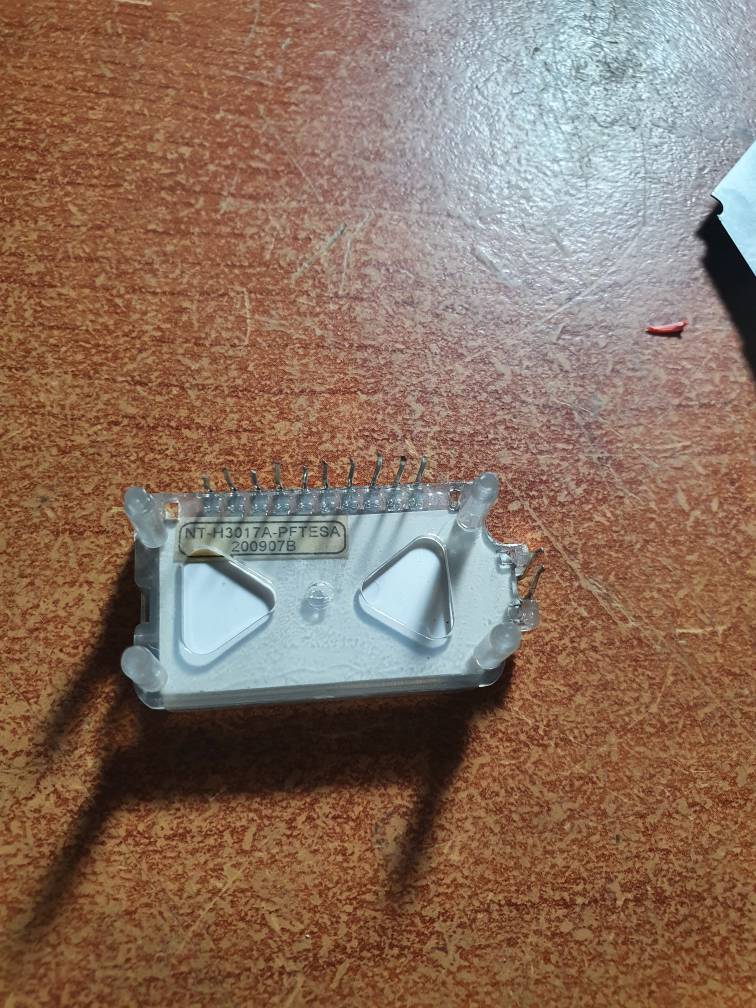

Protherm lynx adlı bir kombinin anakartında bulunan bir lcd ekran elime geçti. gnd ve +5V girişleriyle beraber 12 adet pini bulunuyor. Anakartın üstünde, ekranın yanında lcd200 yazıyor. Lcd ekranın arka tarafındaki etikette ise NT-H3017A-PFTESA ve 200907B yazıyor. 5V ve GND bağlantısını yaptım ve çalıştığını doğruladım. Ekranda 2 adet 7 segment display gibi her sayıyi yazabildigimiz bir bolum ve kenarlarda pek anlaşılmayan semboller var. İnternette şemasını ya da kullanılışını bulamadım. Yardımcı olur musunuz?
Kombi Anakart link: https://kombiparcafiyati.net/protherm-lynx-kombi-karti



[by lent]

Merhaba amacınızı söylemediniz, eski konulara baktınız mı ... Eğer sadece bilgi arttırmak ve çalışma mantığını anlamak içinse bu konulara göz atmanızı tavsiye ederim, yeterli gelmezse forumda arama yapınız hatta intenette yabancı dillerden faydalanın;

https://www.kontrolkalemi.com/forum...dan-sökülen-display-ekran.130505/#post-842810
https://www.kontrolkalemi.com/forum/konu/eski-lcd-telefon-ekranları.131641/#post-851040
https://www.kontrolkalemi.com/forum/konu/kodundan-bulamadığım-smd-entegre.94973/
