Eski vcd playerdan sökülen display ekran

Eren3553

Üye
Katılım
19 Kas 2019
Mesajlar
12
Puanları
3
Yaş
19

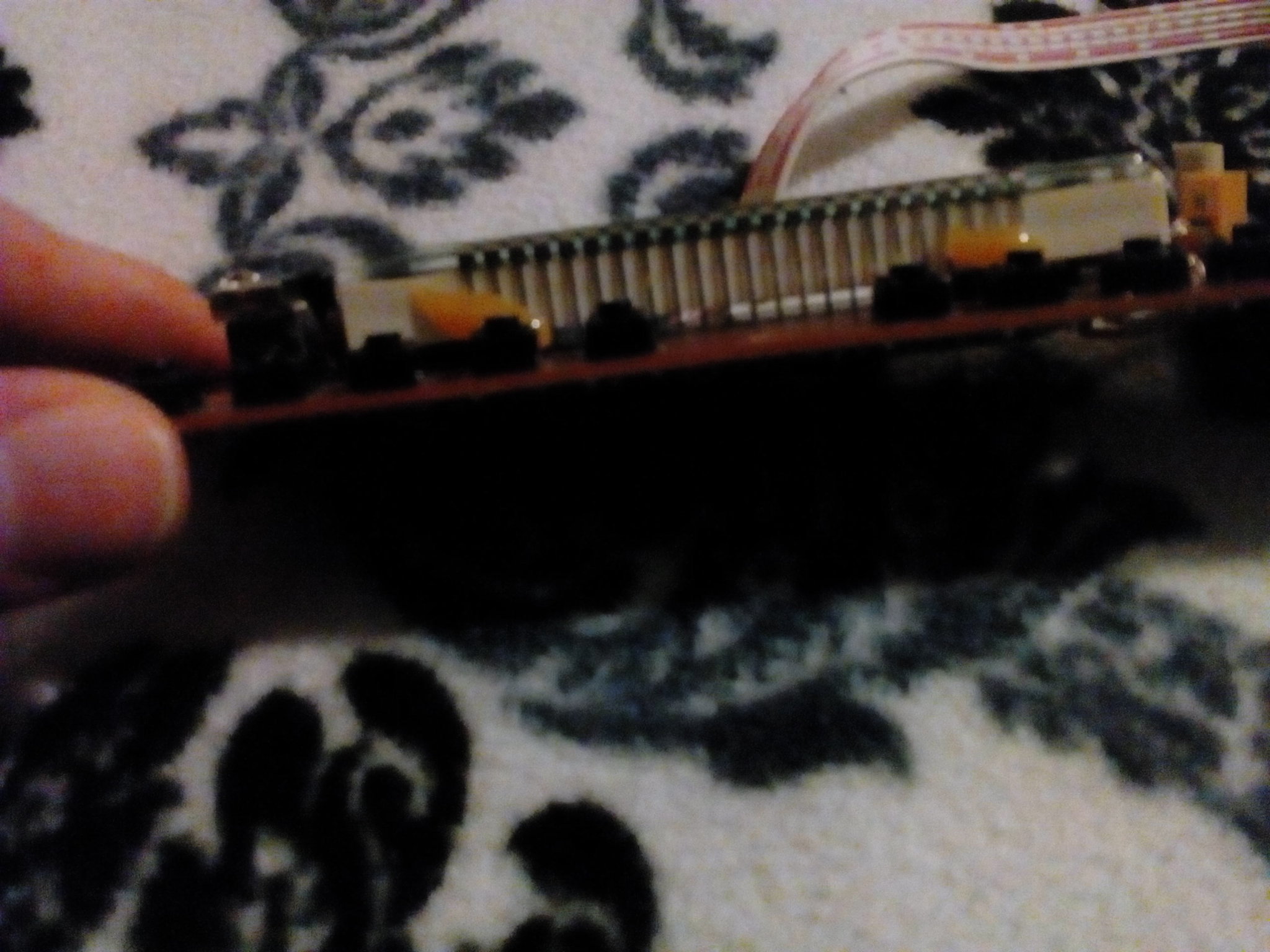

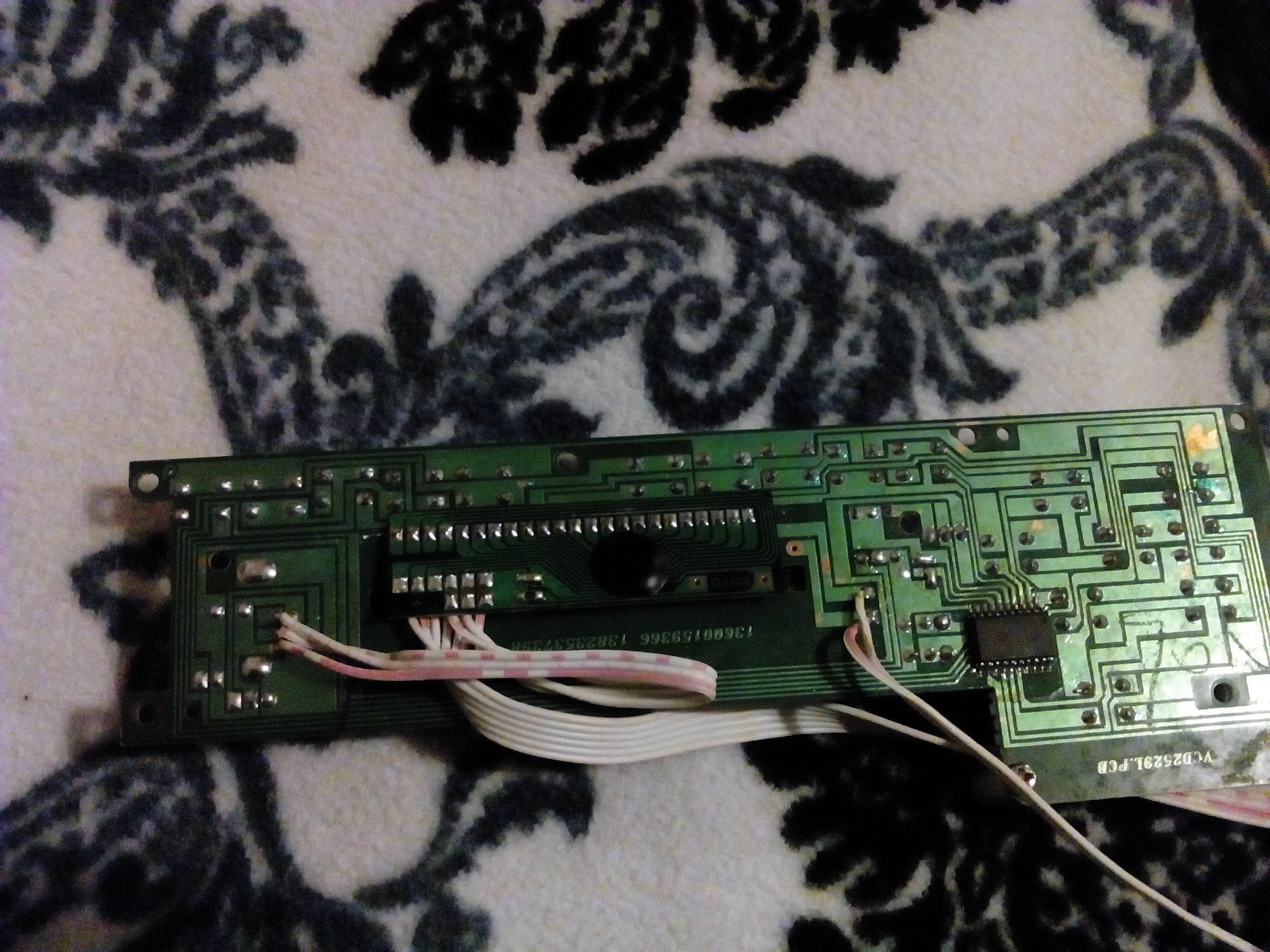

Selamün aleyküm evde eski Bi vcd player soktum içinden 16*2lik bir adet display ekran çıktı yanlış saymadiysam 22 bacağı var bir pcb bağlı ordanda 9 bacak çıkışı var + - hatları başka bir pcb ye bağlı ana pcb ye bu display ekranı arduino ile nasıl kullanabilir yada kullanilabilirmi o çıkışlar neler bilgisi olan hocalar abiler dostlar Bilgi verebilirmi herkese iyi forumlar. 1574192208750-614475634.jpg15741922470821344096731.jpg


Ekli dosyalar

cemalb

Üye
Katılım
9 Eki 2019
Mesajlar
21
Puanları
3
Yaş
27
önden çekilmiş bir fotoğraf atsan, birde üzerinde yazı filan var mı? resimler net çıkmamış.
2. fotoğraf farklı gibi, ekranın neresinden çektin?

Konu Sah
E

Eren3553

Üye
Katılım
19 Kas 2019
Mesajlar
12
Puanları
3
Yaş
19

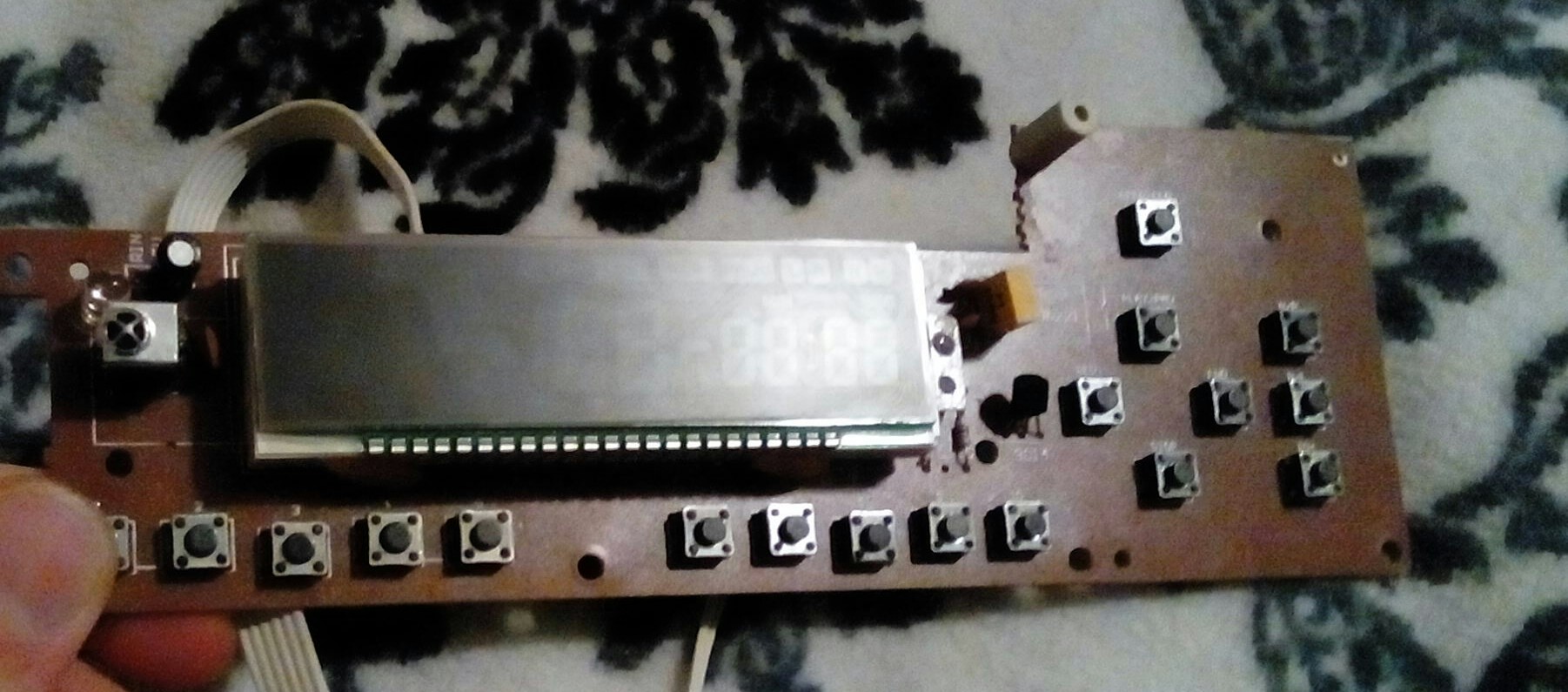

Aynı fotoğraf yandan çekimi ekranı ışığa tutunca üzerinde yazılar var bide başka bir pcb parçada Bi kaç entegre bide smd chip deniyor galiba chip var Bi kaç tane video drive yazıyor bacakları sıkışık breadboard girmez gibi duruyor ama bunlar degerlendirilebilir parçalar mi bilginiz varmı? Bi Projede kullanilabilirmi?IMG_20191120_214635.JPG


Ekli dosyalar

cemalb

Üye
Katılım
9 Eki 2019
Mesajlar
21
Puanları
3
Yaş
27
bu ekran bildiğimiz 2x16 değil. başka bir yapısı var ekrandan belli. hakkında döküman bulmadan kullanmanız çok zor fikrimce. Normal 2x16 veya 4x16 lcd kullansanız daha rahat olur sizin için


karaapak

Uzman Üye
Katılım
2 May 2011
Mesajlar
1,442
Puanları
209
Yaş
31
Çalıştırılır elbette ama uğraştığına değmez.
Maksat uğraşayım bir şey öğrenirim değilse uğraşılmaz yani.

Ekran 7 segment 3-5 hane ve VCD için özel birkaç bildirim simgesi olarak tasarlanmış,
çalışsada kullanılabileceği pek bir yerde yok.

Eğer besleme bacaklarını bulabilirsen
diğer bacaklara 1k bir direnç üzerinden 5V değdirerek hanelere segmentlere ışık geliyor mu bakabilirsin.
Bu gibi işlerde alet çalışırken ekran üzerindeki bağlantılar ölçülür
benzer ekranlarında nasıl çalıştığı tecrübesi var olur ölçende ve
bu sayede eldeki malzemenin nasıl çalıştığı bulunur.
