SEE Electrical

Elektrik CAD uzmanı IGE+XAO size yeni kuşak SEE Electrical yazılımını sunmaktan mutluluk duyar. Yazılımımız size elektrik çizimlerinizi oluştururken karşılaştığınız sıkıcı ve tekrarlı işlerden kurtararak saatlerce zaman kazancı sağlamanızı sağlar . Bu zaman kazancı, elektrik temelli olmayan bir yazılım paketine göre en az %40 civarlarındadır. SEE Electrical size projelerinizi hızlı ve verimli bir şekilde yönetmenizi sağlayan bir çok özellik sunar :

– Türkçe !!!

– %100 Windows uygulaması olduğundan öğrenimi ve kullanımı çok kolay

IEC standardında sembol kütüphanesi : IEC standartlarına uygun binlerce röleler, kontaktörler, motorlar, sensörler, kablolar, trafolar, PLC ler vb…. Hatta hidrolik ve pnömatik devre elemanları : Valfler, filtreler, silindirler,rezervuarlar vb…

– Gerçek zamanlı komponent, terminal ve tel otomatik numaralandırma

– Parça,tel ve terminal listelerinin otomatik oluşturulması (grafik veya veritabanı formatında)

– Kontaklar ve ilgili röleleri arasında çapraz referanslama

PLC sinyallerinin akıllı yönetimi

Tümleşik parça veritabanı ile projelerinizdeki komponentlerin hassas seçimi : Schnedier Electric, Siemens, ABB, Moeller, Omron, Phoenix Contact gibi onlarca komponent tedarikçisinin yarım milyondan fazla komponent referansı

– 900 farklı markanın 800.000 civarında güncel malzeme katalokları ve 2D,3D sembollerine ulaşım için Web Katalok hizmeti

– İlgili elektriksel özellikleriyle beraber kendi özel sembollerinizin kolayca oluşturulması

– Diğer CAD formatlarının alınıp verilebilme olanağı (DWG, DXF, DXB)

Etiket yazıcıları desteği : Phoenix Contact, Weidmuller, Wago,…

Tümleşik Microsoft ActiveX® arayüzü sayesinde Microsoft Excel® ve Word® dahil diğer Windows uygulamalarından kendi proje yapınıza doğrudan belge aktarabilirsiniz.

SEE Electrical Paketleri

SEE Electrical üç seviyede (Basic,Standart,Advanced) satın alınabilir. Her bir seviye, ihtiyacınıza ve bütçenize en uygun olanı seçebileceğiniz şekilde farklı fiyatlarda farklı özellikler sunmaktadır. Proje verileri üzerinde eş zamanlı olarak tüm seviyelerde çalışma yapabileceğiniz gibi bir seviyeden diğerine geçmek kolaydır.

SEE Electrical Basic : Tüm endüstri alanları için ideal giriş-seviyesi çözümüdür. Çok sayıdaki fonksiyonu ve cazip fiyatı onu, elektrik mühendisliğinin her hangi bir alanında yer alan küçük ölçekli iş yerleri için kolaylıkla erişilebilir bir seçenek durumuna getirmektedir.

İki seçeneği mevcuttur : 25 sayfa sınırlı veya sayfa sınırsız

SEE Electrical, proje bilgisi yönetimine ve çoklu listelere çok uygun kanıtlanmış teknolojisiyle birlikte bir arada yer alan gerçek-zamanlı ve otomatik fonksiyonlar sunmaktadır.

Tüm mevcut Windows ortamlarında çalışabilecek şekilde geliştirilmiştir.

Elektrik mühendisliği işlevlerine özel olarak akıllı ve kullanımı kolay bir yazılım olarak tasarlanmıştır.

Kullanıcı asgari düzeyde eğitim alarak çok hızlı bir şekilde etkin olabilir.

Çalışma ortamı kişiselleştirilebilir.

Devre şeması oluşturma gereksinimlerine uyarlanmış olan kullanıcı-dostu çizim fonksiyonları şematik girişi

kolaylaştırmaktadır. Örneğin esnek taşıma fonksiyonu, bağlantılar sabit kalırken komponentlerin yatay veya

dikey hareket etmesine imkan tanır.

Geniş sembol kütüphanesi, muhtelif mevcut veri tabanlarında hazır durumdadır. Ek olarak, kullanıcının

standart olmayan bir talepte bulunması durumunda müşteriye özgü semboller yaratılabilmektedir.

Muhtelif standart ve müşteriye özgü komponent, kablove klemens etiketleme seçenekleri

Komponent adlarının kilitlenebilmesi.

Projeye özgü tüm ayarlar proje verisi içinde saklanır ve kullanıcının gereksinimlerine göre kolayca değiştirilebilir.

Hızlı oluşturulan imalat ve satın alma raporları (belgeler ve komponent listeleri, kablo, tel ve terminal listeleri dahil)

Değişik türlerde sayfa şablonları mevcuttur (özel şablonlar da hazırlanabilir)

Birden fazla proje üzerinde aynı anda çalışılabilme olanağı.

Tümleşik Microsoft ActiveX® ara yüzü ile, diğer Windows uygulamalarından belgeler (Microsoft Word®,

Microsoft Excel® ve Adobe Acrobat® PDF dahil) proje yapısı içine dahil edilebilmektedir.

DWG, DXF, DXB formatta dosya alma & verme ve Enhanced Meta Format çıktısı.

BMP, JPEG ve PCX dosyalarını kullanabilme.

Gerçek-zamanlı ve otomatik fonksiyonlar sürekli olarak projeyi kontrol eder.

Terminaller, teller ve malzeme etiketleri, Weidmüller ve diğer bir çok benzeri yazıcı formatlarında üretilir.

Kontrol kabinlerinin ve panel çizimlerinin dokümantasyonu için ölçeklendirme ve ileri CAD

fonksiyonları.

Devre şemalarına hiper link ekleme.

Herhangi birisinin projeleri uygun şekilde görüntülemesine ve yazıcı çıktısı almasına imkan tanıyan

ücretsiz SEE Electrical görüntüleyici.

Hem Basic yazılımda hem de Görüntüleyicide İşaretleme

«Redlining» işlevselliği.

SEE Electrical Standard : SEE Electrical’ın ikinci seviyesidir. Düzenli olarak elektriksel dökümantasyonunu hazırlayan ve güncelleyen kullanıcılara farklı avantajlar sağlayan ekonomik bir çözümdür.

Basic seviyenin karakteristiklerine ilave olarak Standart paket elektrik diyagramlarının hızlı hazırlanması ve etkin yönetiminde yardımcı olmak için oldukça geniş yelpazeye sahip fonksiyonlar sunmaktadır.

Tamamen tümleşik röle kontağı, yardımcı kontak,konnektör ve kablo yöneticisi. Ana ve ilave komponent

referanslarının yönetimi.

Farklı devre şeması sayfalarına yayılmış parçalara sahip cihazların kolay yönetimi (Röleler, konektör pinleri, kablo damarları veya çok seviyeleri klemensler).

Entegre veri tabanı sayesinde kolay oluşturulan ayrıntılı parça listelerinin (hem manuel giriş ve elektronik çizelge formatında içeri alma). Harici üretici dokümanlarına hiper linkler. Tip veri tabanından ekipman bilgisi komponentler üzerinden görüntülenebilir.

Değişik formatlarda otomatik tel numaralandırma. Tel yönleri gerektiğinde görüntülenebilir ve değiştirilebilir. Tel listesi oluşturma.

Veri tabanı komponent düzenleyicisi (liste formatı) (elektrik şemasında hemen görüntülenir). Düzenleyici,

tip veri tabanından belirlenen üretici komponentlerinin seçiminin kolaylıkla yapılabilmesine olanak sağlar.

PLC’ler için, raflar ve I/O işaretleri arasında PLC operandlarının gerçek-zamanlı iki-yönlü değişimine izin

veren otomatikleştirilmiş lojik fonksiyonlar.

Hiyerarşik proje geliştirmeye izin veren klasör yapısı.

Fonksiyonlar ve lokasyonlar (önceden tanımlanmış ve manuel yerleştirilmiş fonksiyonlar ve lokasyonlar).

Sayfa aralığı ekleme veya çıkartma ( Sayfa numarasıyla ilgili komponent isimleri otomatik olarak güncellenir).

Mevcut çalışma alanı içinde tüm sayfalar tek bir tıklamayla kopyalanabilir.

SEE Electrical Advanced :SEE Electrical’ın en üst seviyesidir. Geliştirme sürelerini önemli ölçüde

azaltan elektrik şema tasarımı için yüksek teknolojide profesyonel bir sistem sunmaktadır.

Elektriksel tasarımın en yüksek seviyesi için Basic ve Standart seviyelerindeki tüm özelliklere ilave

olarak Advanced paketi, kullanıcıyı daha ileri düzeyde güçlü fonksiyonlarla teçhiz etmektedir. Bu özellikler,

kullanıcıların hızlı ve etkin bir biçimde karmaşık elektrik projelerini geliştirme ve yönetmelerine özellikle imkan

tanıyacak şekilde tasarlanmışlardır.

Semboller ve potansiyeller arası otomatik bağlama, çoklu potansiyel hatlarını tek adımda bağlayan dik açılı

kablolama.

Tek sayfalar farklı çalışma alanları arasında bir adımda kopyalanabilir veya «sürükle-bırak» özelliğiyle taşınabilir.Çoklu sayfalar ve klasörler de tek adımda kopyalanabilir.

Her hangi bir çapraz referansın üzerinde çift-tıklayarak, kullanıcı karmaşık bir proje üzerinde hızlı ve zahmetsiz bir biçimde gezinebilmektedir.

PLC adresler için otomatik numaralama modu önceden tanımlanabilmekte (onaltılı, onlu,sekizli veya özel tipte numaralandırma) ve PLC atama listeleri Microsoft Excel® formatında içeri alınabilmektedir.

Değişik müşteriler için değişik antetler kullanabilmenizi sağlayan, projenin tamamı veya bir kısmı için tek adımda antet değiştirebilme.

Veritabanı düzenleyiciler sayesinde çok farklı değişiklik olanakları mümkündür (örn. Değişikliklere göre klemens bloklarının otomatik yeniden numaralandırması).

Kolay kullanımlı «Veri tabanı listesinden çizime gezinme», işlevi objeleri daha hızlı bulmada yardım eder. Bazı listeler (komponent, klemens, PLC I/O, kablo listesi, cihaz listesi ve ürün ağacı) «listeden-şemaya» gezinmeye izin verir.

Liste tarafından çizimde bulunması gerekmeyen parçaları yönetecek işlevsellik (boş terminaller, montaj

malzemeleri, …) aşağıdakilere imkan tanımaktadır:

Bir seçim listesi kullanarak devre şeması içinde malzemeyi önceden tanımlar ve daha sonra konumlandırır veya parça listesi için gerekli olan fakat şemada görünmeyen malzemenin yönetilmesinde

yardımcı olur. Ayrıca, örneğin eğer bu bilgi bir PDM sistemde zaten hazırlanmışsa ilave malzemeyi içeren

Excel dosyasını okuma imkanı da mevcuttur.

Kullanıcıların kendi özel proje raporlarını oluşturmalarına imkan sağlayan müşteri sipariş/imalat listesi üreteci (Ara yüz içinde özel SQL ifadeleri oluşturabilir).

Farklı fonksiyon/lokasyonlu projelerin birleştirilmesi çok sayıdaki kullanıcının aynı projenin belirli alanlarında

çalışmasına imkan tanımaktadır.

Değişik dokümanlar için farklı sıralama düzenleri oluşturulabilir (İstenen sırada ve ölçüde tam olarak ihtiyaç duyulduğu gibi yazıcı çıktıları).

Çalışma alanları ayarlanabilir. : kullanılmayan listeleri gizleyebilirsiniz, özel SQL sorgulamaları tanımlayabilir

ve kendi formatlarınızda listeler oluşturabilirsiniz. Çalışma alanı, sayfa ve komponent metin özellikleri

tanımlanabilir veya yeniden adlandırılabilir. Ayrıca kullanıcı tanımlı sembol tipleri eklenebilir.

«Listeleme ve Etiketleme» aracıyla güçlü ve otomatik oluşturulan etiket ve markalar. Avery, Zweckform, Herlitz and Leitz gibi dünya çapında popüler tüm etiketleme formatları sisteme tam entegredir.

EK MODÜLLER

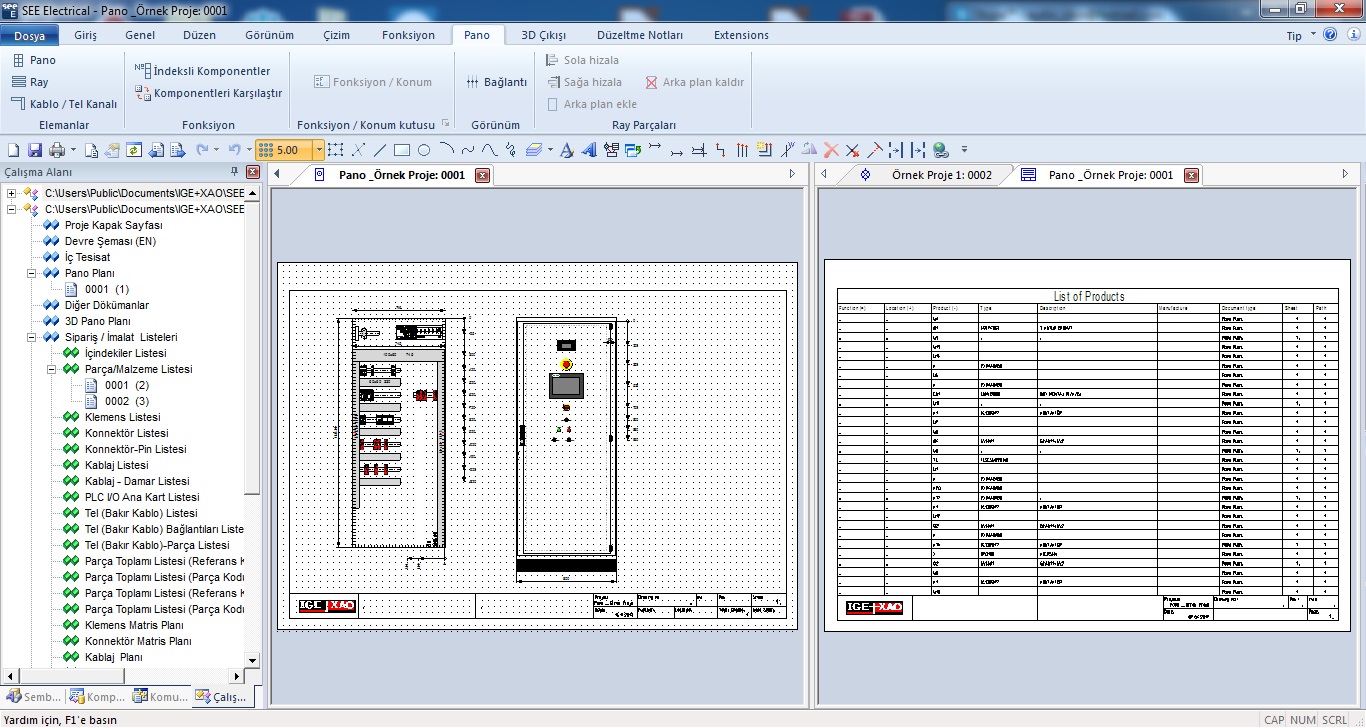

2D Cabinet * (2B Pano Modülü)

Kumanda pano ve panellerinin tasarımı için geniş bir araç kiti sunmaktadır.

Devre şeması ve pano sembolleri arasında otomatik senkronizasyon. Devre şemalarında kullanılan komponentler pano seçim listesinde listelenir.

Kabinlere dahil edilen komponentler, komponentin uzunluğu ve genişliği ile dışarıdan alınan veya kullanıcı tanımlı sembollerden elde edilen, tip veri tabanından doğru bir şekilde ölçeklendirilmekte ve elde edilmektedir.

Projeler devre şeması veya pano’dan başlayabilir.

Muhtelif ölçme, ölçülendirme ve diğer özelleştirilmiş CAD fonksiyonları, profesyonel belgeler hazırlamak için mevcuttur.

DIN rayları ve kablo/tel kanalları, gerektiğinde yerleştirilebilir.

Matkap delik şablonları ekipman veritabanında yer alan bilgilere göre oluşturulur.

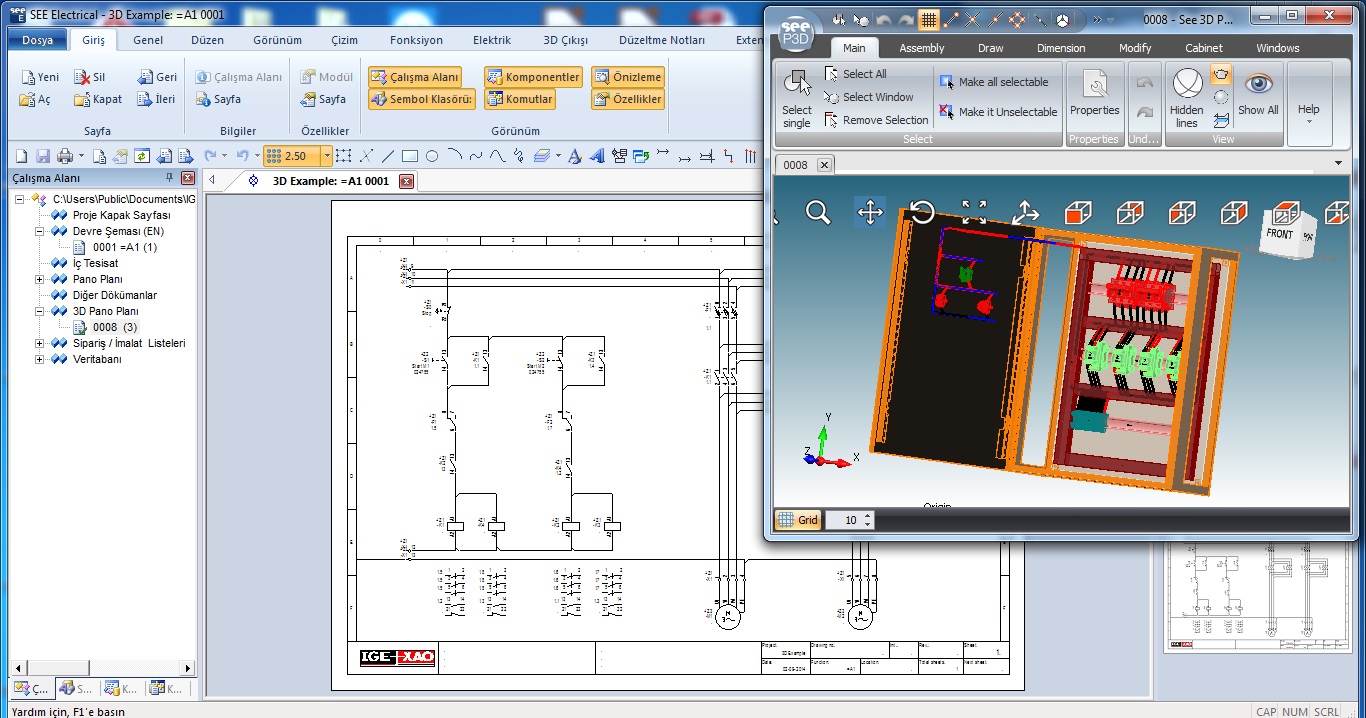

3D Panel * (3B Pano Modülü)

Panolarınızın 3 Boyutlu modelini hızlı bir şekilde oluşturmaya yarar. Şema ile tümleşik olarak çalışır.

Tüm ekipmanların hızlı 3D yerleşimi.

Otomatik ray yakalama özelliği.

Çakışma saptama.

Devre şemasıyla uyumluluk kontrolü.

DWG/DXF, IGES, STEP ve STL için içeri alma/dışarı verme desteği.

3D Panel Manufacturing * (3B Pano İmalat Modülü)

3D Panel modülünün özelliklerini içerir.

Ek olarak:

Gelişmiş tel rotalama özelliği.

Optimum tel uzunluğu hesaplama.

Delme planları ve tel kesimi listeleri için imalat raporları.

CNC’ler için direk çıkış.

Cabinet Thermal Calculation * (Pano Isı Hesabı Modülü)

Panoların ısı özelliklerinin kontrolünü sağlar.

Tüm ekipmanın ısı yayılımını hesaplar.

Sıcaklık artışlarını dengelemek için gerekli olan havalandırma veya soğutmayı hesaplar.

IEEE Circuit Diagrams (Amerika,Kanada,.. formatı çizim)

Birleşik Devletler, Kanada ve ilgili pazarlardaki standartlara uygun devrelerin ve dökümantasyonun hazırlanmasına imkan sağlamaktadır. Bu standart tüm IEEE standart sembol kataloklarını sağlarken dikey rayları, tel numaralandırmayı ve hat numaralarına göre yer alan komponentleri destekler.

Intelligent PDF (Akıllı PDF Modülü)

Çapraz referansları kullanarak bir proje içinde gezinmeyi ve proje ağacının bir genel bakışını ve gezilebilir komponent listesini sağlayan “akıllı” bir PDF dosya üretmektedir.

Çalışma alanında tanımlanmışolan hiperlinkler üretilen PDF dosyalarında da bulunmaktadır.

Translation modülü ile kullanıldığında farklı dillerde çıkış alınabilir.

Open Data (Excel Al/Ver Modülü)

Proje verisinin CAD operatörlerine ihtiyaç duymaksızın değiştirilmesine ihtiyaç duyan firmalar için gerekli bir

modüldür.

Komponent,parça,klemens,tel etiketleri,PLC verisi ve daha bir çok bilgiyi güncellemek için Microsoft

Excel® ‘i kullanın.

Projeyi güncellemek için gerekli olan değiştirilmiş excel tablosunu tek klikle içeri alın.

Auto Generate * (Otomatik Şema oluşturma Modülü,yalnız IEC için mevcuttur)

Genel devreleri kullanarak Microsoft Excel® tablosundan hızlı bir şekilde SEE Electrical projeleri oluşturur.

Tablo içindeki metin ikameleri parçaların hassas kontrolüne, fonksiyonel tanımlarına, klemenslere, tel etiketlerine, PLC adreslemeye, çevrim sayfa tasarımına ve daha fazlasına olanak sağlar.

Excel dosyası, hızlı teklif hazırlamak veya ihaleye girmek ve sonrasında otomatik olarak devre şemalarının oluşturulması için satış ekipleri tarafından kullanılabilir.

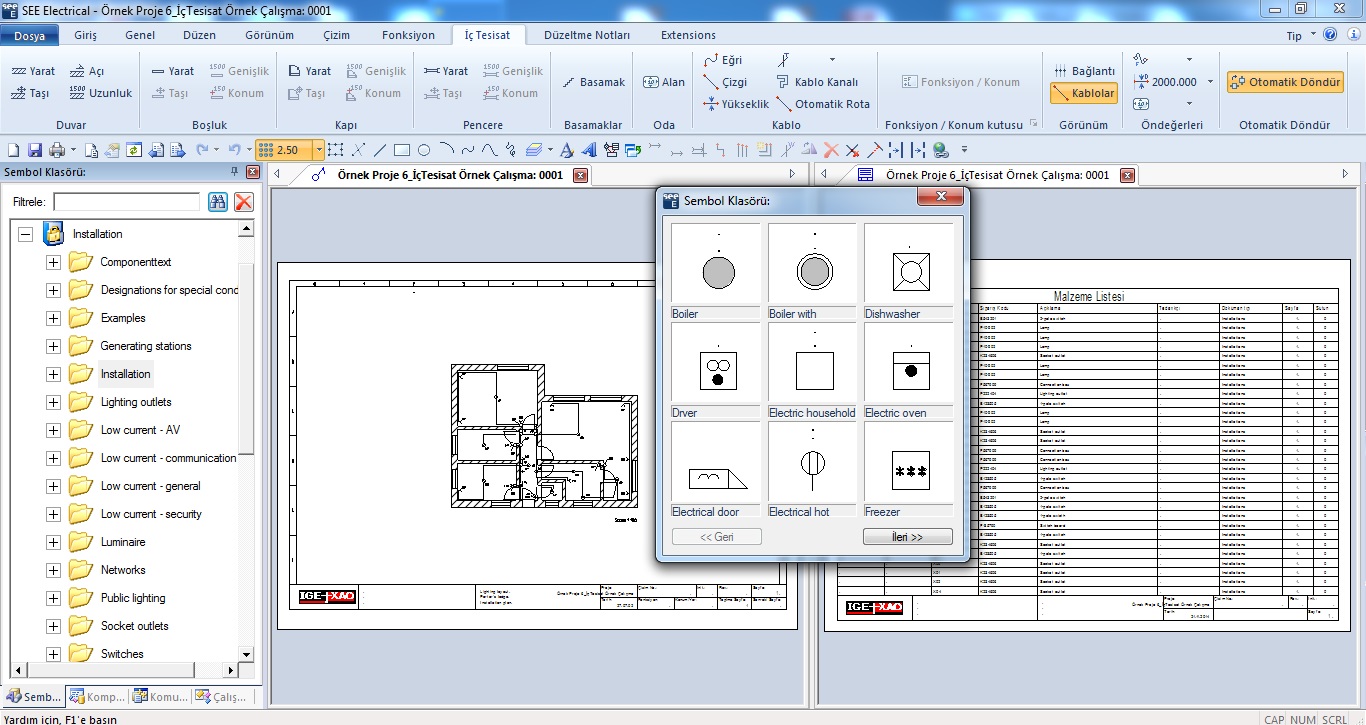

House Installation (İç Tesisat Çizimi Modülü)

Elektrik kurulum planlarının üretilmesi için akıllı CAD modülü.

Lambalar, prizler, anahtarlar, duvarlar, kapılar , pencereler ve merdivenleri içeren inşaat elektrik hizmetleri için özellikle tasarlanan kapsamlı sembol çeşitler ve nesneleriyle kullanımı kolaydır.

Standart ve iyi dokümente edilmiş tasarımlar için özel semboller kolayca oluşturulabilir.

Duvara yanaştırma için otomatik sembol döndürme, kolay kopyalama ve otomatik etiketleme.

Mimari planlar DWG/DXF/DXB ara yüzü aracılığıyla içeriye alınabilmekte ve SEE Electrical içinde değişiklik yapılabilmektedir.

Malzeme ve Kablo Listeleri çizimlerden kolaylıkla üretilebilmektedir.

Odalar için alan hesaplama ve kablo kanalları yerleştirme araçları (Standart seviye için)

Intelligent Drawing Legacy (Akıllı Proje Dönüştürme Modülü)

Bakım hizmetlerinin olduğu kadar ,eski kağıt çizimleri veya DXF/DWG planlarını yöneten her hangi bir departman için de çok faydalı bir araçtır.

(Basic seviye) Taranan birçok resim otomatikman farklı sayfalara yüklenebilir. Yeni semboller resmi maskeleyerek güncellemeleri hızlı, kolay ve izlenmesi kolay hale getirir.

(Standard seviye) DXF/DWG den içeri alınan şekile ve blokları tanıma.Sembollerin adreslenmesiyle , içeri alınan proje dosyaları tek bir tıklamayla See Electrical içinde normal çalışmayı sürdürmeye izin veren akıllı bir hale getirilebilir.

(Advanced seviye) : Hem Basic hem de Standart seviye işlevlerini tek bir lisans altında birleştirir.

Translation (Tercüme Modülü)

Tek bir tıklamayla tüm projenin tamamının değişik dillere tercümesini sağlayan veritabanı temelli tercüme aracı.

Metinler, tek olarak tercüme ediilebilir ve bir çok dilde hemen görüntülenebilir veya birinden birine geçilebilir.

Unikod uyumluluğu, Kiril, Yunan, Arap, Çin ve daha fazla dil için karakterlerin kolay desteğini sağlar.

Tercüme veritabanı, metin yazımı esnasında da değişik ifadelerin çift tıklamayla eklenmesi için mevcuttur.

Environment Synchronizer ( Ortam Eşitleyici Modülü)

Bu modül sistem yöneticilerine SEE Electrical kullanıcılarının bilgisayarlarına yüklenecek olan program dosyalarının, sembollerin ve şablonların güncellenmesinin kontrolünü sağlar.

Lokal ağa bağlı kullanıcılar SEE Electrical’ı başlatırken otomatik olarak güncelleme işlemi yapılır. Bu sayede tüm kullanıcıların aynı versiyonda programa ve şirket standartlarına sahip olduğu garanti edilir.

SolidWorks EPDM interface (SolidWorks EPDM Arabirimi Modülü)

SEE Electrical projelerinin Dassault Systemes Solidworks Enterprise PDM içinde güvenli saklanmasını ve indekslenmesini sağlar.

PDM Connect (PDM Entegrasyon Modülü)

PDM yazılımları için genel bir arabirim.SEE Electrical ve değişik üçüncü parti PDM çözümleri arasında

özelleştirilebilir bir entegrasyona olanak sağlar.

SEE Electrical ile ilgili bilgi için:http://www.ige-xao.com/tr/urunler/see-electrical

SEE Electrical ile ilgili eğitim/tanıtım videoları için :http://www.youtube.com/user/igexaotr

SEE Electrical 30 günlük ücretsiz tam sürüm için:http://www.ige-xao.com/tr/component/chronoforms/?chronoform=Telecharger_eval-seeelectrical

SEE Electrical seviye farkları videosu için:https://www.youtube.com/watch?v=4oha0RxFdYI

linklerini kullanabilirsiniz.

İletişim için:

IGE+XAO TÜRKİYE

www.ige-xao.com/tr

Ataşehir Bulvarı – Gardenya Plaza 3 K:4 N:22,34758 Ataşehir Istanbul TÜRKIYE

Tel : +90 216 988 16 00

info@ige-xao.com

IGE+XAO SEE ELECTRICAL

30 yıldan uzun bir süredir IGE+XAO Grubu, Bilgisayar Destekli Tasarım (CAD),Ürün Yaşamçevrimi Yönetimi (PLM) ve Simülasyon alanında geliştirme yapan, üreten, satan ve bakımını üstlenen bir yazılım yayınlayıcısı olmuştur. Bu yazılımlar herhangi bir projenin elektriksel bölümünün tasarlanması ve bakımının sürdürülmesinde üreticilere yardım amaçlı tasarlanmıştır. Bu tipteki CAD / PLM / Simülasyon yazılımları Elektrik CAD / PLM / Simülasyon olarak bilinir . IGE+XAO, tüm üreticiler için tasarlanmış bir Elektriksel CAD / PLM / Simülasyon portföyü oluşturmuştur. IGE+XAO Grubu, tüm dünyada 33 farklı konumda ve 22 ülkede yerleşik 390 çalışana sahiptir ve 86.000’den fazla lisans satışı vardır. IGE+XAO kendi alanında bir referans’ tır. Merkezi Fransa’dadır. Daha fazla bilgi için www.ige-xao.com sitesini ziyaret edin.

Uluslararası bazı referansları şunlardır: Havacılık da ; Airbus, AgustaWestland, Eurocopter, Otomotivde ;Renault, Peugeot&Citroen,Temsa, Otomasyonda ; Schneider Electric, ABB, Siemens belli başlı referansları arasındadır.

  • 30 yıllık Elektrik CAD,PLM ve simülasyon deneyimi

  • 19 yıldır borsaya kayıtlı

  • 22 ülkede 33 şube ve 31 ülkede 36 yetkili satıcı : Toplam 53 ülkede yer alıyor

  • Dünyanın dört bir yanında 40000 in üzerinde müşteri ve 86000 lisanslı kullanıcı

  • 180’i Ar-Ge ve Kaliteye adanmış dünya çapında 390 deneyimli personel

  • Her yıl cirosunun %26 sı Ar-Ge’ye ayrılır

  • 7 ülkede Ar-Ge ekipleri bulunur

  • 11 Teknoloji Partneri ( Safran,Sogeclair,Dassault Systemes CATIA,Solidworks,Weidmuller,Siemens,..)

  • 8 stratejik endüstriye yönelik 6 grupta toplam 16 ürün portföyü
