Merhaba,
Arkadaşlar bir konuda yardımınız gerekli.Pic 16f628a ile zaman ayarlı ve hız kontrollü bir devre tasarlamam gerekli.
Devrede; lcd ekran, zaman ayarı ve dc motor hız ayarı olmalı.
süre ayarla/devir kademe ayarla/çalıştır./kapat ekranda son deviri göster
öRNEK; 5,10,20,60 DK ayarlandıktan sonra dc motoru PWM ile 5 farklı hız kademsinde ayarlanan süre kadar çevirebilmeli.Ve süre sonunda lcd ekranda bir uyarı mesajı vermeli.
Bunun için google da biraz arama yaptım ve ekteki zaman ayarlı devreyi buldum.

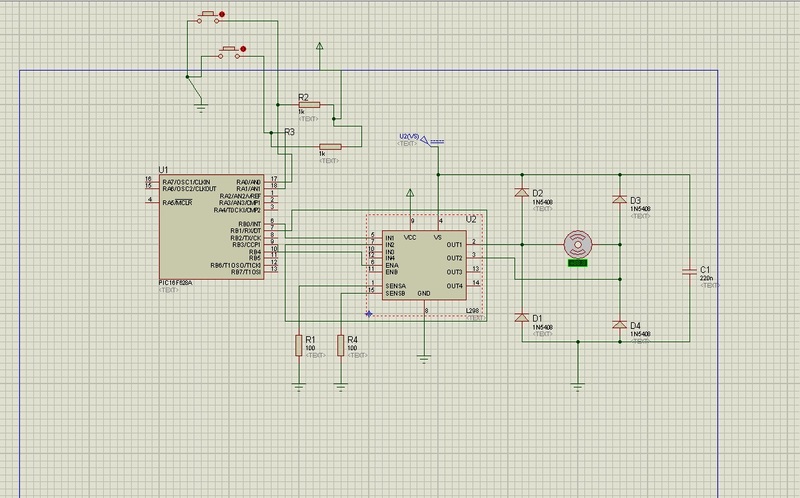

bu devre ve kodu benim süre ayar sorunumu çözüyor.Ancak bu devreye bir dc motor bağlamam gerekli bunun içinde aşagıdaki gibi L298 ile veya başka bir devre ile motor u sürmeliyim.Bunun için PIC16F628A nın harici kristalini iptal edip dahili kristali kullandıgımda iki bacak boşa çıkacak.

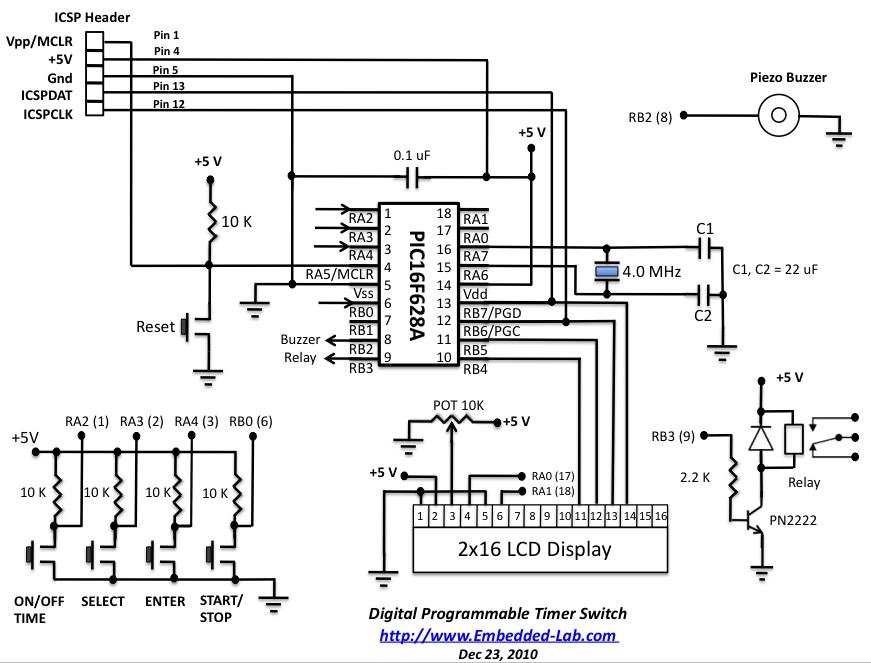

devre tasarımı bitti sayılır ama yazılım konusunda her iki projenin devrelerini ve yazılımını birleştirmem lazım Bunun için yardımınızı bekliyorum ekli dosyada gerekli şema ve c kodları var.
Arkadaşlar bir konuda yardımınız gerekli.Pic 16f628a ile zaman ayarlı ve hız kontrollü bir devre tasarlamam gerekli.
Devrede; lcd ekran, zaman ayarı ve dc motor hız ayarı olmalı.
süre ayarla/devir kademe ayarla/çalıştır./kapat ekranda son deviri göster
öRNEK; 5,10,20,60 DK ayarlandıktan sonra dc motoru PWM ile 5 farklı hız kademsinde ayarlanan süre kadar çevirebilmeli.Ve süre sonunda lcd ekranda bir uyarı mesajı vermeli.
Bunun için google da biraz arama yaptım ve ekteki zaman ayarlı devreyi buldum.
bu devre ve kodu benim süre ayar sorunumu çözüyor.Ancak bu devreye bir dc motor bağlamam gerekli bunun içinde aşagıdaki gibi L298 ile veya başka bir devre ile motor u sürmeliyim.Bunun için PIC16F628A nın harici kristalini iptal edip dahili kristali kullandıgımda iki bacak boşa çıkacak.
devre tasarımı bitti sayılır ama yazılım konusunda her iki projenin devrelerini ve yazılımını birleştirmem lazım Bunun için yardımınızı bekliyorum ekli dosyada gerekli şema ve c kodları var.
Kod:
/* * Project name: Programmable Digital Timer
* Copyright:
(c) Rajendra Bhatt, 2010.
MCU: PIC16F628A
Oscillator: XT, 4.0 MHz
*/
// LCD module connections
sbit LCD_RS at RA0_bit;
sbit LCD_EN at RA1_bit;
sbit LCD_D4 at RB4_bit;
sbit LCD_D5 at RB5_bit;
sbit LCD_D6 at RB6_bit;
sbit LCD_D7 at RB7_bit;
sbit LCD_RS_Direction at TRISA0_bit;
sbit LCD_EN_Direction at TRISA1_bit;
sbit LCD_D4_Direction at TRISB4_bit;
sbit LCD_D5_Direction at TRISB5_bit;
sbit LCD_D6_Direction at TRISB6_bit;
sbit LCD_D7_Direction at TRISB7_bit;
// End LCD module connections
sbit MODE at RA2_bit;
sbit SELECT at RA3_bit;
sbit ENTER at RA4_bit;
sbit START at RB0_bit;
sbit RelaySW at RB3_bit;
// Define Messages
char MSG1[] = "Device is ";
char MSG2[] = "OFF";
char MSG3[] = "ON ";
char MSG4[] = "HH:MM";
unsigned short HHMM_Pos[] = {6, 7, 8, 9, 10};
unsigned short ON_Time[] = {0, 0, 10, 0, 0}; // 10 + 48 is :
unsigned short OFF_Time[] = {0, 0, 10, 0, 0};
unsigned short Mode_Select = 0 ; // 0:ON, 1:OFF
unsigned short i, j, k, Timer_On, Get_Input, Cur_Pos, Cur_On;
unsigned short temp, refresh, Num, HalfSec, Blink, ChangeMin=0;
unsigned short OFF_HH, OFF_MM, ON_HH, ON_MM;
void Disp_First_Row(){
Lcd_Out(1,1, MSG1);
if (RelaySW == 0) Lcd_Out(1,11, MSG2);
if (RelaySW == 1) Lcd_Out(1,11, MSG3);
}
void Disp_Char(unsigned short col, unsigned short chr){
Lcd_Chr(2, col, chr+48);
}
void Disp_Time(){
for(i=0; i<5; i++){
if(!Mode_Select){
Lcd_Out(2,1, MSG2);
Disp_Char(HHMM_Pos[i],OFF_Time[i]);
}
if(Mode_Select){
Lcd_Out(2,1, MSG3);
Disp_Char(HHMM_Pos[i],ON_Time[i]);
}
}
}
void play_sound(){
Sound_Play(2500, 500);
}
void debounce(){
Delay_ms(250);
}
void cursor_left(){
for(j=0; j<5; j++){
Lcd_Cmd(_LCD_MOVE_CURSOR_LEFT);
}
}
void disable_timer(){
INTCON = 0x00;
RelaySW = 0;
INTCON.T0IF = 0;
Timer_On = 0;
Blink = 0xff;
Mode_Select = 0;
Disp_First_Row();
Disp_Time();
play_sound();
}
void interrupt() {
Num ++; // Interrupt causes Num to be incremented by 1
if(Num == 9) {
HalfSec ++; // Increase sec
Num = 0;
Blink = ~Blink;
if (HalfSec == 120){
HalfSec = 0;
ChangeMin = 1;
}
}
TMR0 = 39; // TMR0 returns to its initial value
INTCON.T0IF = 0; // Bit T0IF is cleared so that the interrupt could reoccur
}
void main() {
CMCON = 7; // Disable Comparators
TRISA = 0b00111100;
TRISB = 0b00000001;
Sound_Init(&PORTB,2); // Initialize Buzzer o/p pin
RelaySW = 0;
Timer_On = 0;
Get_Input = 0;
Cur_Pos = 0;
Cur_On = 0;
refresh = 0;
Num = 0;
HalfSec = 0;
Lcd_Init(); // Initialize LCD
Lcd_Cmd(_LCD_CLEAR); // Clear display
Lcd_Cmd(_LCD_CURSOR_OFF); // Cursor off
Lcd_Out(1,1, "Copyright @");
Lcd_Out(2,1, "Embedded-Lab.com");
i=0;
while(i<4){
debounce();
i ++;
}
Lcd_Cmd(_LCD_CLEAR);
Disp_First_Row();
Lcd_Out(2,4,"-");
Lcd_Out(2,12, MSG4);
Disp_Time();
do {
if(!MODE && !Timer_On){
debounce();
if(!Get_Input){
Mode_Select = ~Mode_Select;
Disp_Time();
}
if(Get_Input){
if(!Mode_Select){
OFF_time[Cur_Pos] = OFF_time[Cur_Pos]+1;
temp = OFF_time[Cur_Pos];
switch (Cur_Pos){
case 0: if(temp > 9) OFF_time[Cur_Pos]=0;
break;
case 1: if(temp > 9) OFF_time[Cur_Pos]=0;
break;
case 3: if(temp > 5) OFF_time[Cur_Pos]=0;
break;
case 4: if(temp > 9) OFF_time[Cur_Pos]=0;
break;
}
Disp_Char(6+Cur_Pos, OFF_time[Cur_Pos]);
}
if(Mode_Select){
ON_time[Cur_Pos] ++;
temp = ON_time[Cur_Pos];
switch(Cur_Pos){
case 0: if(temp > 9) ON_time[Cur_Pos]=0;
break;
case 1: if(temp > 9) ON_time[Cur_Pos]=0;
break;
case 3: if(temp > 5) ON_time[Cur_Pos]=0;
break;
case 4: if(temp > 9) ON_time[Cur_Pos]=0;
break;
}
Disp_Char(6+Cur_Pos, ON_time[Cur_Pos]);
}
Lcd_Cmd(_LCD_MOVE_CURSOR_LEFT);
}
} // END if(!MODE)
if(!SELECT && !Timer_On){
debounce();
Get_Input = 1;
if(Cur_On) {
Cur_Pos ++;
if (Cur_Pos == 2) {
Lcd_Cmd(_LCD_MOVE_CURSOR_RIGHT);
Cur_Pos ++;
}
if(Cur_Pos > 4) {
Lcd_Cmd(_LCD_MOVE_CURSOR_RIGHT);
Cur_Pos = 0;
cursor_left();
}
else Lcd_Cmd(_LCD_MOVE_CURSOR_RIGHT);
}
if(!Cur_On) {
Cur_On = 1;
cursor_left();
Lcd_Cmd(_LCD_UNDERLINE_ON);
}
}
if(!ENTER && Get_Input){
debounce();
Get_Input = 0;
Cur_On = 0;
Cur_Pos = 0;
Disp_Time();
Lcd_Cmd(_LCD_CURSOR_OFF); // Cursor off
}
if (!START && !Get_Input){
debounce();
switch(Timer_On){
case 0: play_sound();
Timer_On = 1;
OPTION_REG = 0x07; // Prescaler (1:256) is assigned to the timer TMR0
TMR0 = 39; // Timer T0 counts from 39 to 255
INTCON = 0xA0; // Enable interrupt TMR0 and Global Interrupts
INTCON.T0IF = 0;
Mode_Select = 0;
Blink = 0;
Disp_Time();
break;
case 1: disable_timer();
break;
}
}
if(Timer_On){
OFF_HH = OFF_Time[0]*10 + OFF_Time[1];
OFF_MM = OFF_Time[3]*10 + OFF_Time[4];
ON_HH = ON_Time[0]*10 + ON_Time[1];
ON_MM = ON_Time[3]*10 + ON_Time[4];
switch(Blink){
case 0: Lcd_Chr(2,8,' ');
break;
case 255: Lcd_Chr(2,8,':');
break;
}
if(!OFF_HH && !OFF_MM &&!RelaySW){
if(ON_HH || ON_MM){
RelaySW = 1;
Mode_Select = 0xff;
Disp_First_Row();
Disp_Time();
play_sound();
}
else {
disable_timer();
}
}
if(!ON_HH && !ON_MM && RelaySW){
disable_timer();
play_sound();
}
if(ChangeMin) {
switch(Mode_Select){
case 0: if(OFF_MM == 0 && OFF_HH>0){
OFF_MM = 59;
OFF_HH -- ;
}
else if (OFF_MM >>0) OFF_MM --;
OFF_Time[0] = OFF_HH/10;
OFF_Time[1] = OFF_HH%10;
OFF_Time[3] = OFF_MM/10;
OFF_Time[4] = OFF_MM%10;
break;
case 255: if(ON_MM == 0 && ON_HH>0){
ON_MM = 59;
ON_HH -- ;
}
else if(ON_MM >> 0) ON_MM --;
ON_Time[0] = ON_HH/10;
ON_Time[1] = ON_HH%10;
ON_Time[3] = ON_MM/10;
ON_Time[4] = ON_MM%10;
break;
}
ChangeMin = 0;
Disp_Time();
}
}
}while(1);
}
