330V 180uF kondansatör ile flaş devresi nasıl yaparım

D064N

Üye
Katılım
18 Eyl 2020
Mesajlar
3
Puanları
1
Yaş
26
İyi günler forumdaki ilk konum yanlış yere açtıysam üzgünüm,eski bir kameranın içini açıp flaşa giden devreyi sökmüştüm ancak acemilikten dolayı kontrolsüz kesip tüm devreyi bozdum(board üzerinde değil kablolarla bağlı şekildeydi) bu devreyi nasıl toplayabilirim yardım eder misiniz ?
Artı olarak bu devrede amacım flaşı çalıştırmak değil kapasitör kısa devre yapıldığında patlama* oluşturmak.

Elimde:

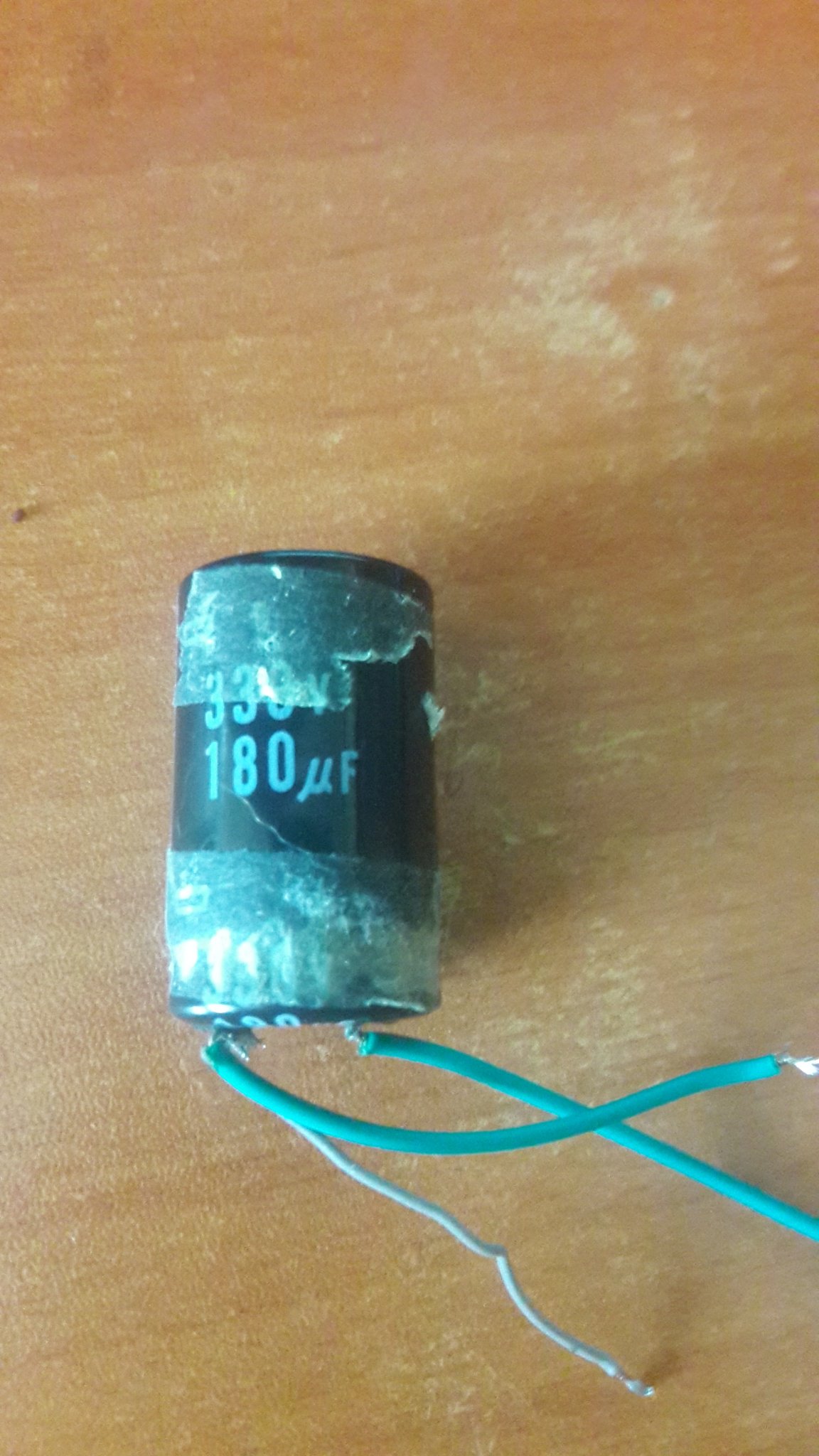

1x 330v 180uF kapasitör

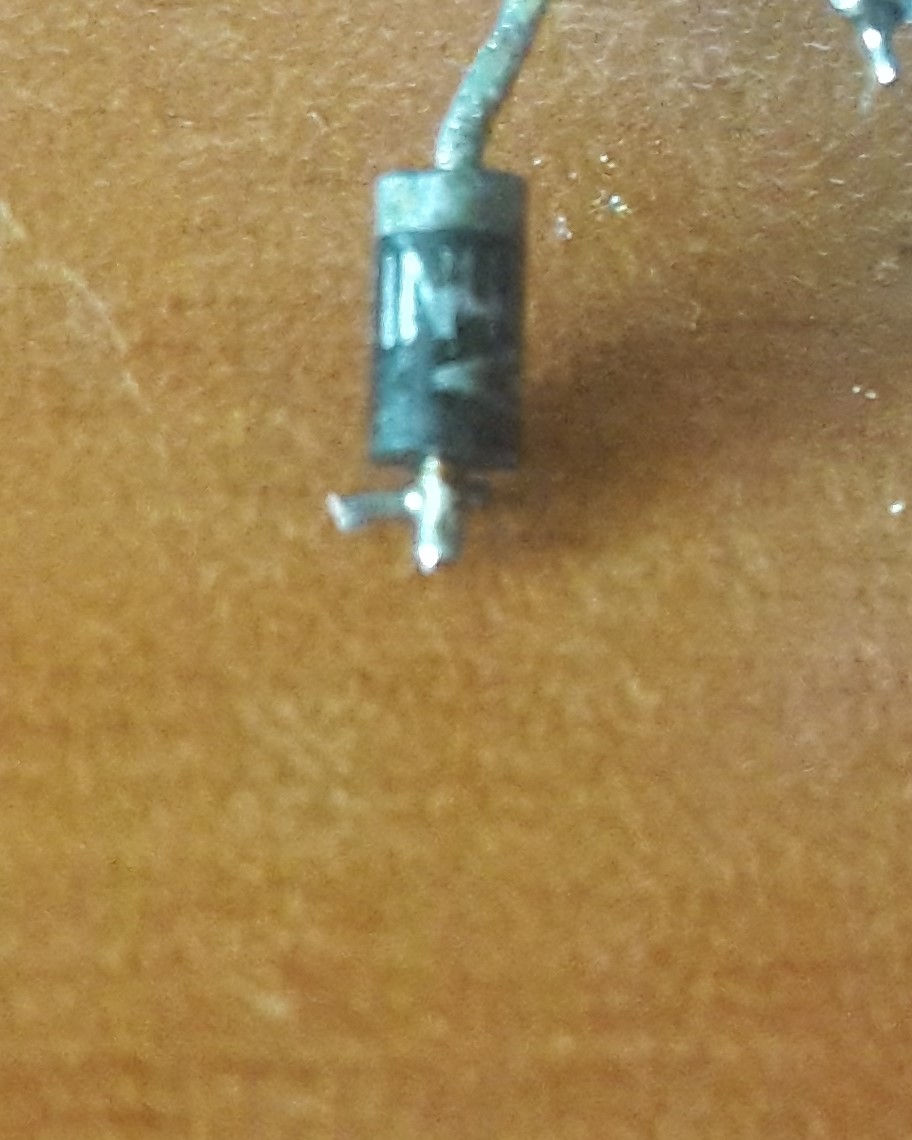

2x Diyot

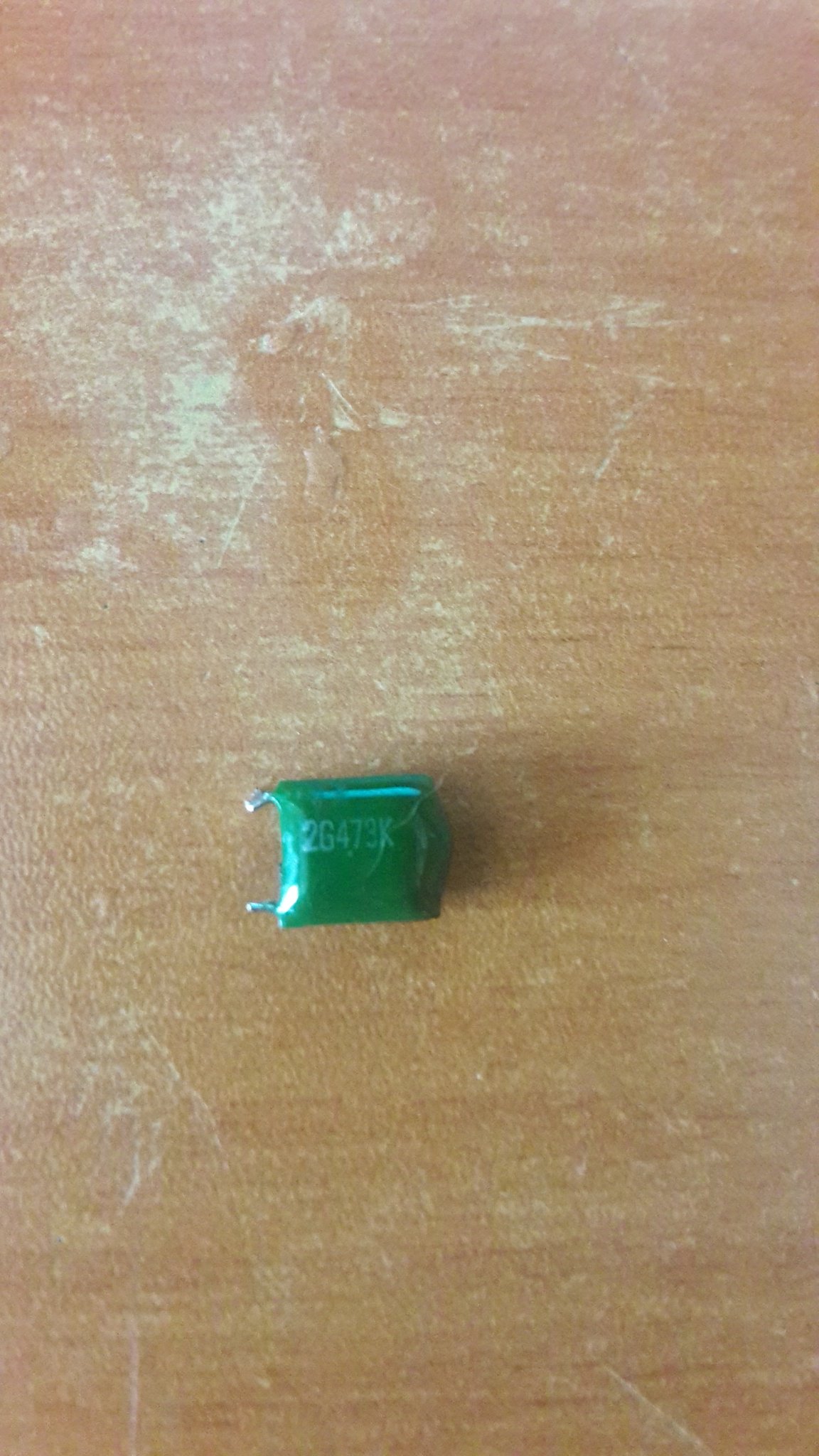

1x Film kondansatör

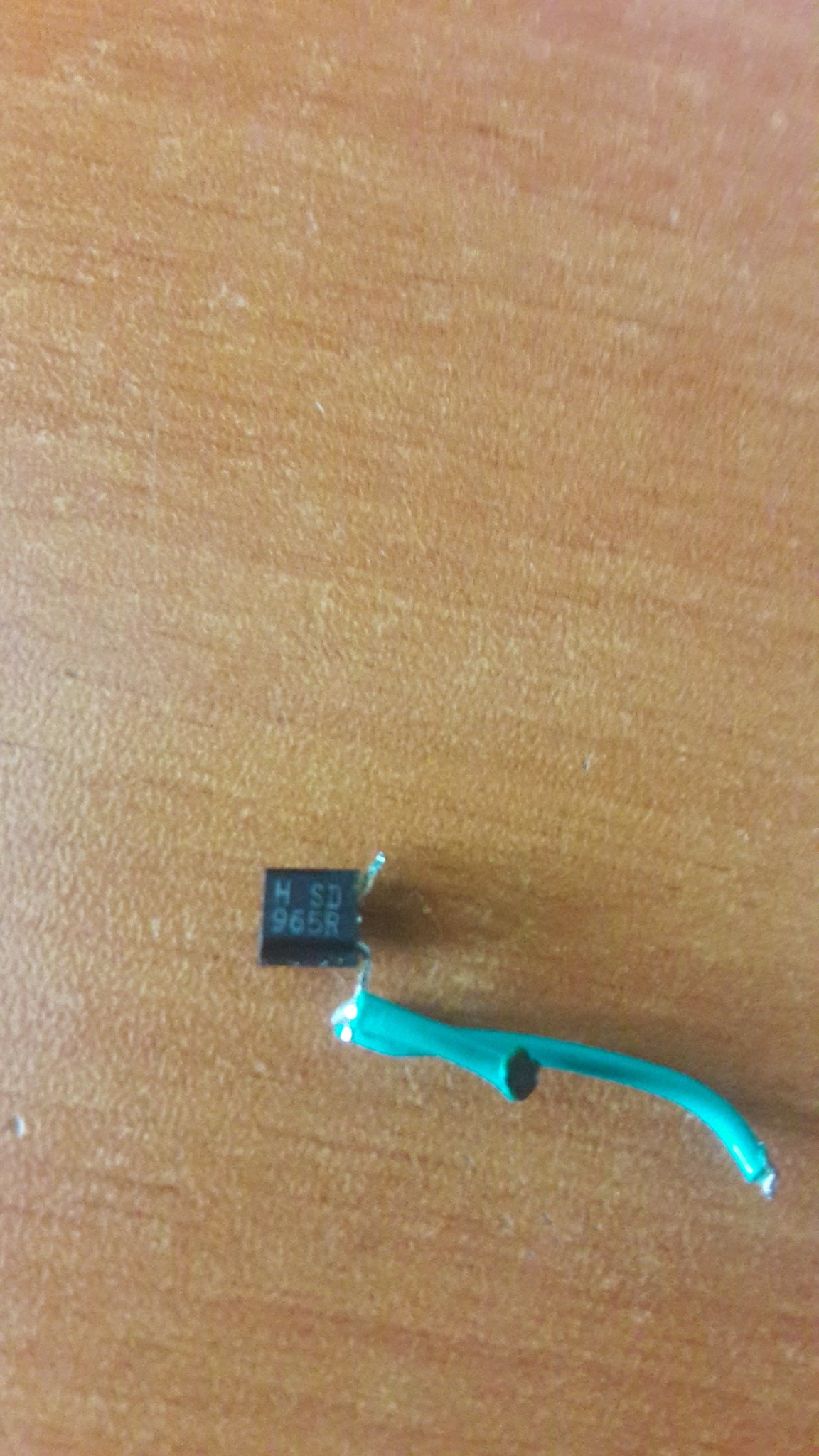

1x hsd965r transistör

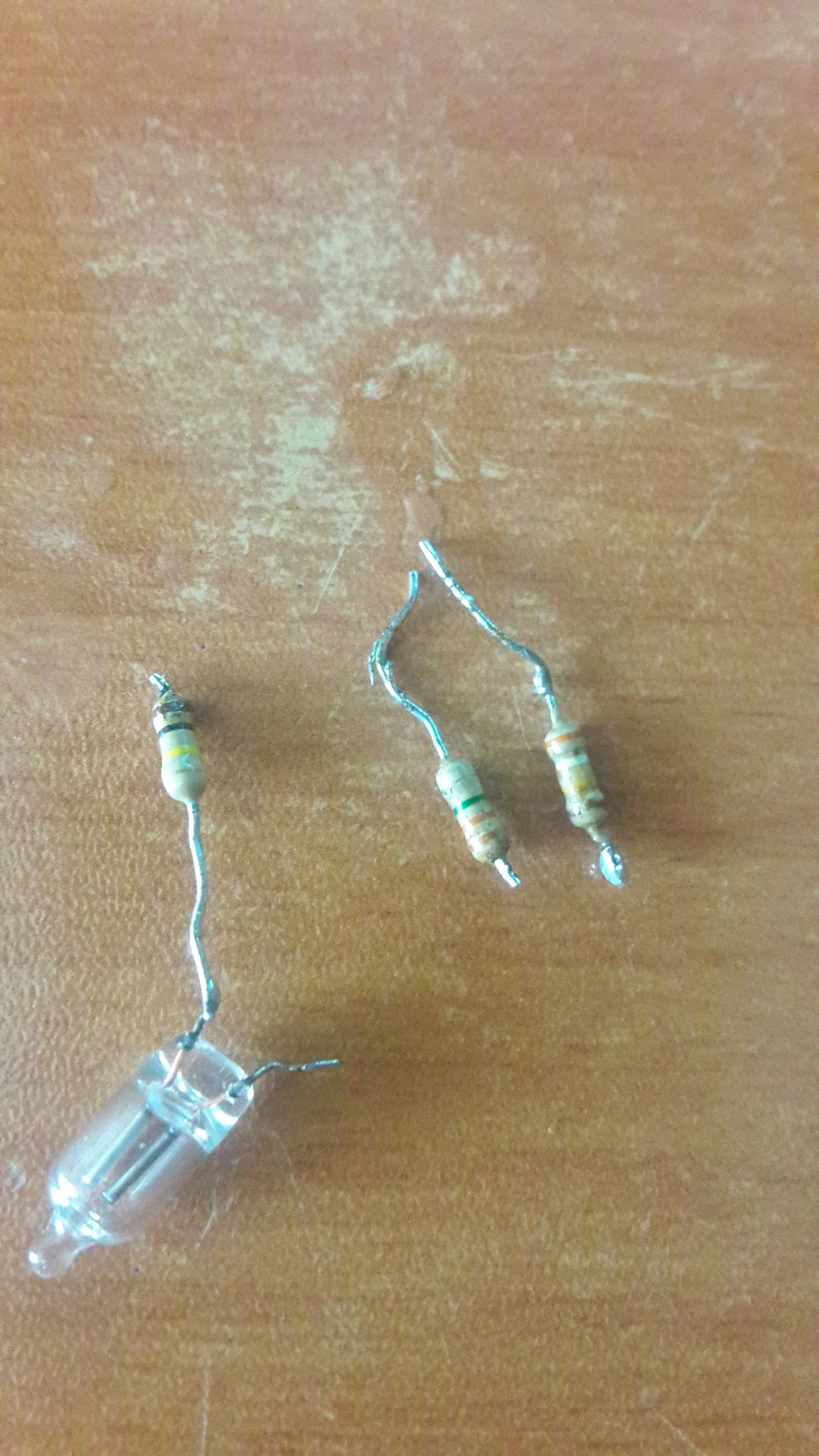

1x 3.3mΩ direnç
1x 290kΩ direnç
1x 100kΩ direnç

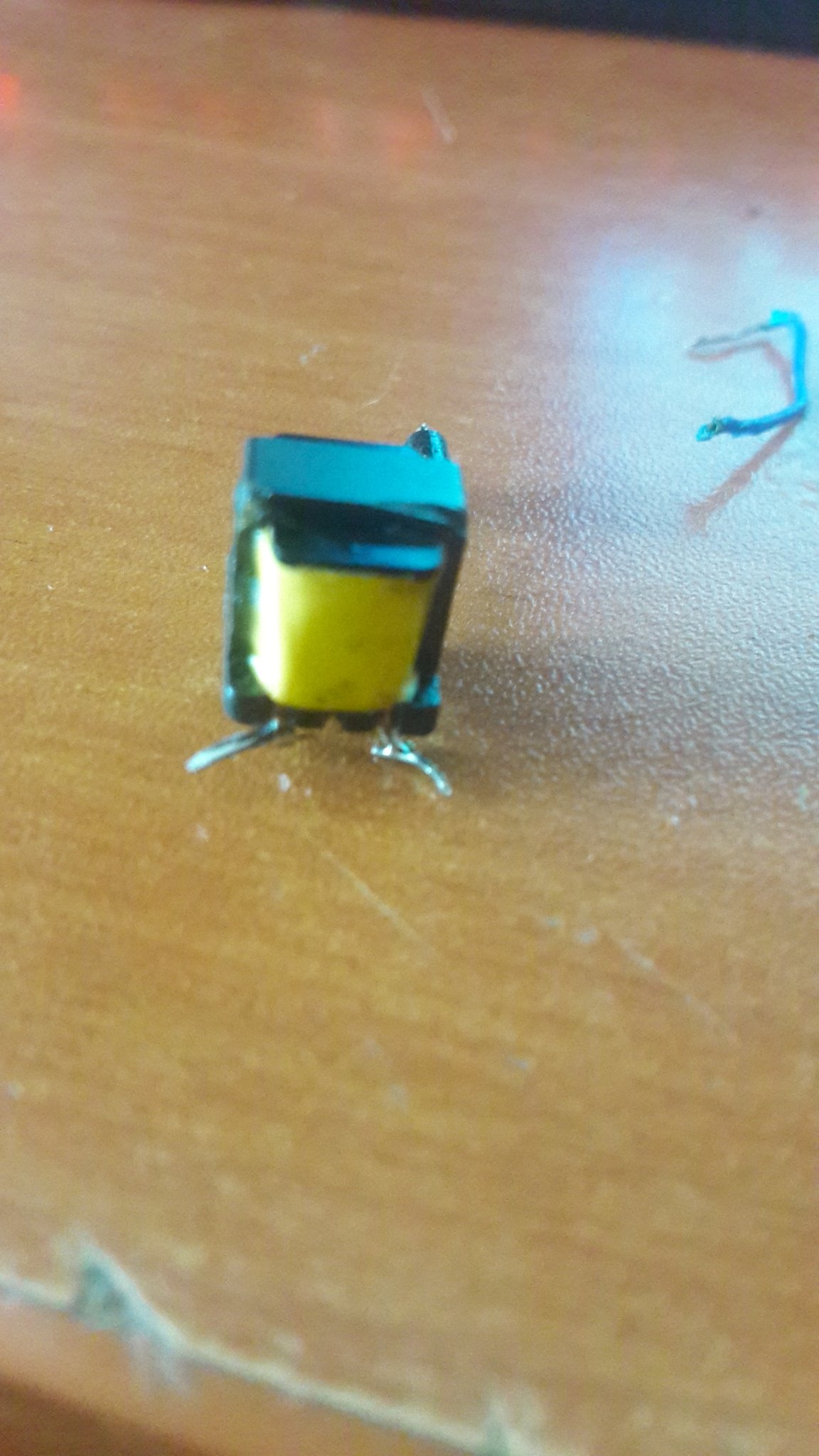

1x Transformatör
1x Kontrol lambası

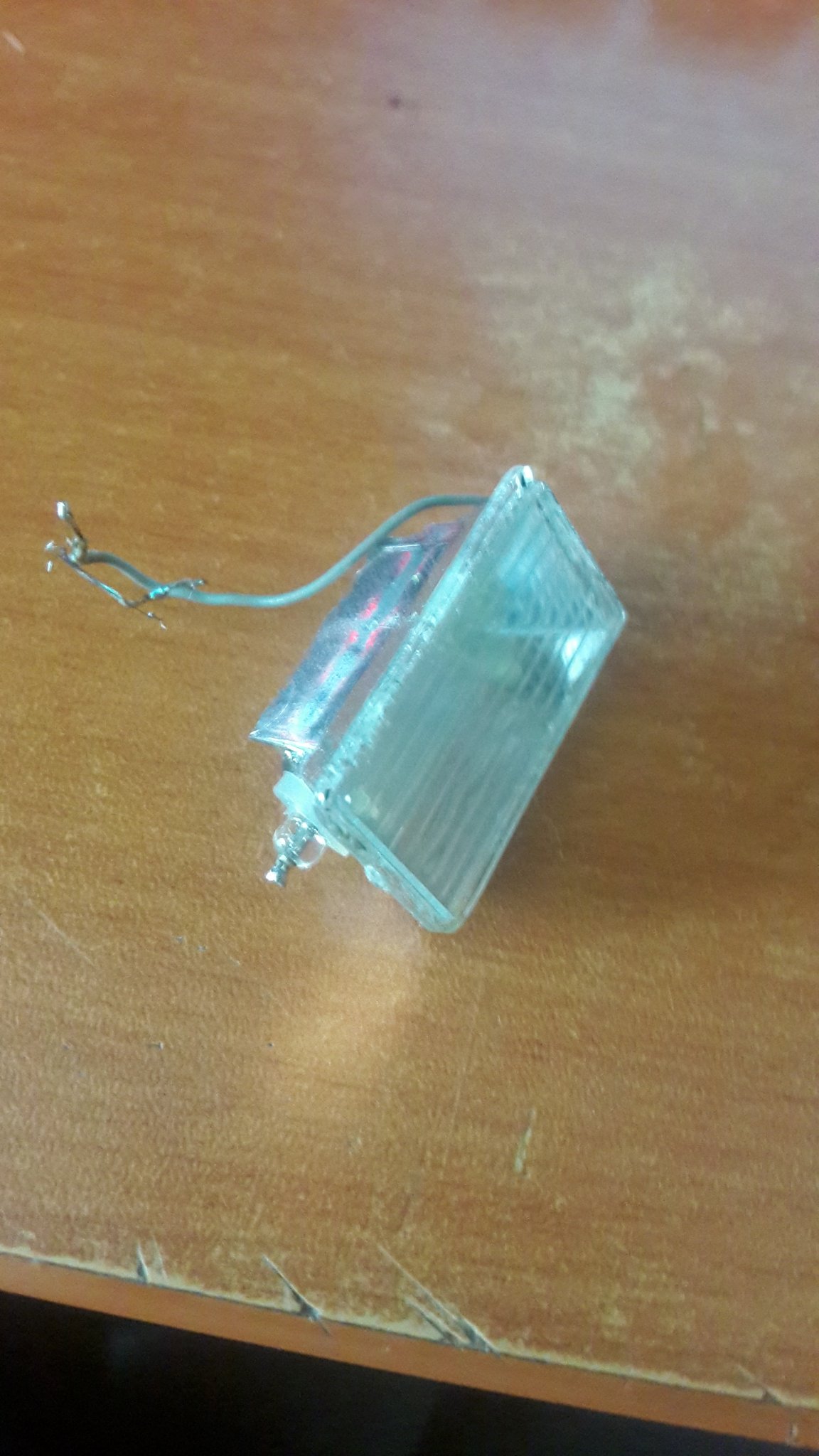

1x Flaş lambası

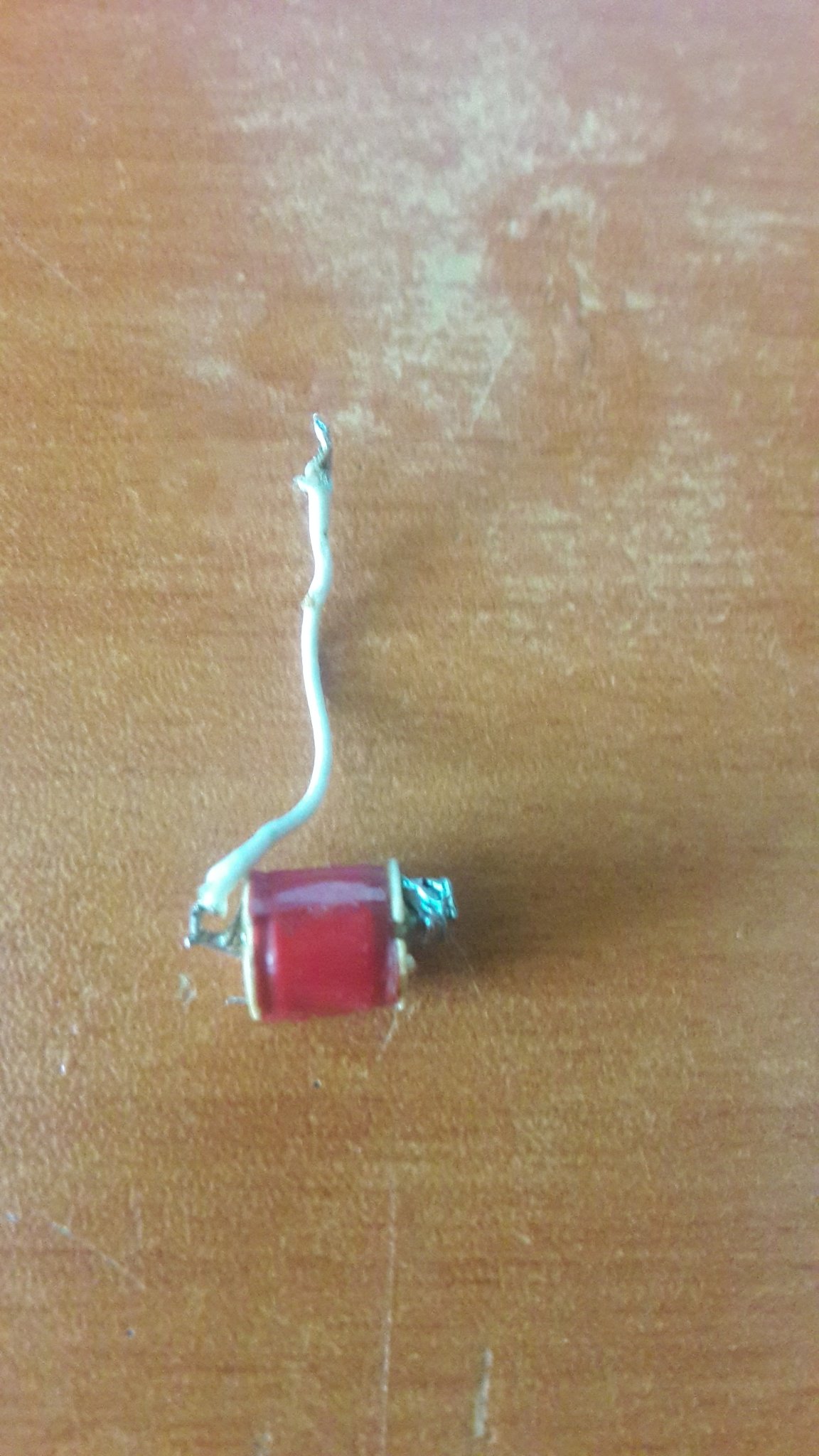

Ve bir tanede "trigger coil" var (bu ney bi fikrim yok)
Teşekkürler.

20200919_134107.jpg20200919_134132.jpg20200919_134156.jpg20200919_134211.jpg20200919_134345.jpg20200919_134451.jpg20200919_134613.jpg20200919_134737.jpg20200919_134844.jpg


Ekli dosyalar

Son düzenleme:

by lent

Yönetici
Yönetici
Yönetici
Katılım
21 Nis 2009
Mesajlar
11,199
Puanları
3,258
Fotolar?

Konu Sah
D064N

D064N

Üye
Katılım
18 Eyl 2020
Mesajlar
3
Puanları
1
Yaş
26
Eklenmiştir.
Fotoğrafları çekerken hsd965r transistörün orta bacağının koptuğunu fark ettim yerine kullanabileceğim başka transistörler nelerdir ?


by lent

Yönetici
Yönetici
Yönetici
Katılım
21 Nis 2009
Mesajlar
11,199
Puanları
3,258
Bu derece parçalanmış beklemiyordum :oops:o_O ... Kırmızı sargıda (trigger) 3 uç olmalı, hepsi yerinde mi erişilebilinir mi? Devre için kodak flash circuit yazmanız yeterli. Yerine kendisi 2sd965 kullanılabilir, alternatif olarak şemalardan yararlanırsınız.

Konu Sah
D064N

D064N

Üye
Katılım
18 Eyl 2020
Mesajlar
3
Puanları
1
Yaş
26
Bu derece parçalanmış beklemiyordum :oops:o_O ... Kırmızı sargıda (trigger) 3 uç olmalı, hepsi yerinde mi erişilebilinir mi? Devre için kodak flash circuit yazmanız yeterli. Yerine kendisi 2sd965 kullanılabilir, alternatif olarak şemalardan yararlanırsınız.
triggerin 3 ucuda yerinde evet
