E plan Kablo Bağlantı Şeması

[akifyazlik]

Merhaba Görseldeki gibi bir otomatik kablo bağlantı şeması yapmak istiyorum burada aynı sayfada birden fazla kabloyu kullanması ve bir cihaz kutusunu veya cihazı direk açıklamasıyla birlikte çizimin içinden otomatik getirmeyi nasıl yapmış olabilir yardımcı olacak arkadaşlar için şimdiden teşekkür ederim



[ensarkirli]

Merhaba,

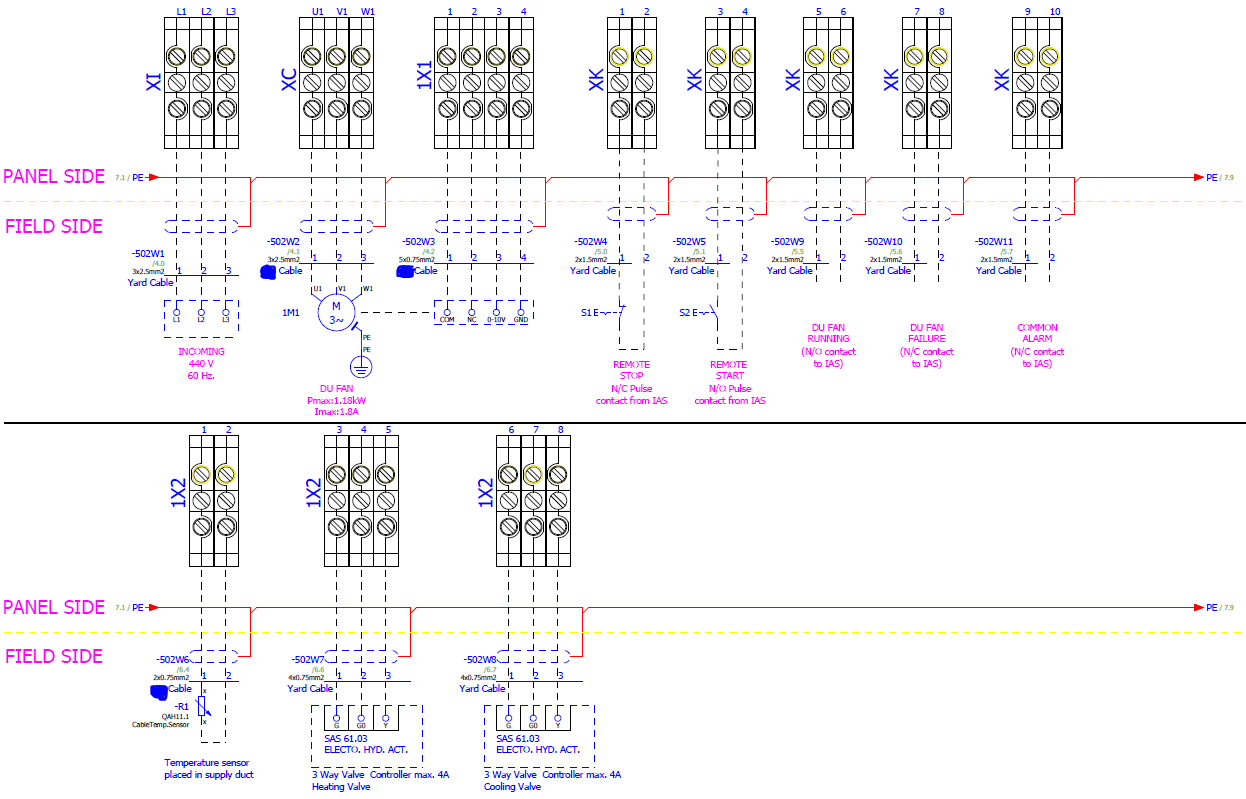

Bu görseldeki çizimin otomatik oluşturulduğunu sanmıyorum. Kesinti noktalarında ve kablolarda çapraz referanslar(açık yeşil renkli yazılar) gözüküyor. Bu sebeple tahminim sayfa güzelce çizilmiş, ardından klemens raporu gibi gözükmesi için klemens görselleri eklenmiş. Hazırlaması vakit alacak olması dışında güzel bir sayfa olmuş
Bu görsele en yakın olarak "klemens bağlantı şeması" raporunu kullanabilirsiniz. Benzer görüntüde bir klemens raporu otomatik oluşacaktır. İstenmeyen veya değiştirilmek istenen kısımlar raporu düzenleyerek ayarlanabilir.

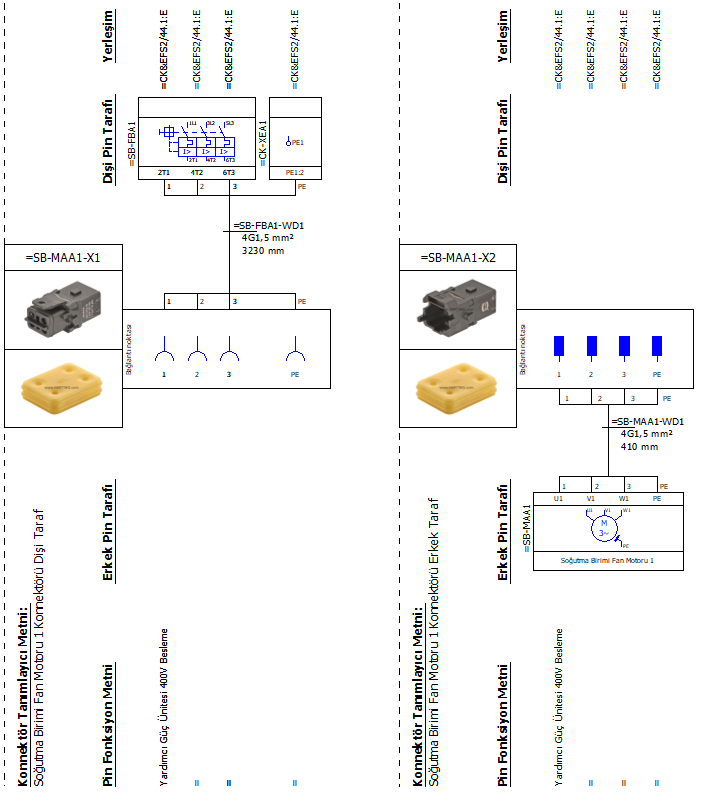

Örnek olarak fikir vermesi için aşağıdaki görseli paylaşabilirim. Biz projede klemens yerine konnektör kullandık bu sebeple rapor olarak "pin bağlantı şeması" kullanıyoruz. İki raporun da mantığı aynı.



[akifyazlik]

Merhaba,
Bu görseldeki çizimin otomatik oluşturulduğunu sanmıyorum. Kesinti noktalarında ve kablolarda çapraz referanslar(açık yeşil renkli yazılar) gözüküyor. Bu sebeple tahminim sayfa güzelce çizilmiş, ardından klemens raporu gibi gözükmesi için klemens görselleri eklenmiş. Hazırlaması vakit alacak olması dışında güzel bir sayfa olmuş
Bu görsele en yakın olarak "klemens bağlantı şeması" raporunu kullanabilirsiniz. Benzer görüntüde bir klemens raporu otomatik oluşacaktır. İstenmeyen veya değiştirilmek istenen kısımlar raporu düzenleyerek ayarlanabilir.
Örnek olarak fikir vermesi için aşağıdaki görseli paylaşabilirim. Biz projede klemens yerine konnektör kullandık bu sebeple rapor olarak "pin bağlantı şeması" kullanıyoruz. İki raporun da mantığı aynı.
Ekli dosyayı görüntüle 111534

Peki aynı sayfada birden fazla klemens grubu veya kablo grubu gösterebilir miyim ben deniyorum aynı sayfada iki kablo bağlantı şeması gösteremedim bu mümkün müdür? mümkünse anlatabilir misiniz?



[ensarkirli]

Mümkündür. Paylaştığım görselde iki grup bir arada gösteriliyor.
Bunun için öncelikle seçilen form'un tipinin "dinamik form" olması gerekiyor. İkinci ayar olarakta proje ayarlarında "Raporlar -> Sayfalardaki çıktı" kısmından istenen rapora gelip "Birleştir" seçeneği tiklenmesi gerekiyor.



[akifyazlik]

Mümkündür. Paylaştığım görselde iki grup bir arada gösteriliyor.
Bunun için öncelikle seçilen form'un tipinin "dinamik form" olması gerekiyor. İkinci ayar olarakta proje ayarlarında "Raporlar -> Sayfalardaki çıktı" kısmından istenen rapora gelip "Birleştir" seçeneği tiklenmesi gerekiyor.

Teşekkür ederim Ensar Bey yardımlarınız için



[cankayamustafa]

Merhaba,

oluşturduğum kablo şemasında bazı damarlarda hedef ve kaynak karışmış görünüyor. Yani, örneğin bazı damarlar A panosundan B panosuna gidiyor gözükürken bazı damarlarda tam tersi olmuş; B panosundan A panosuna gidiyor gibi çıkmış. (Resim ekte)

Bunu nasıl düzeltebilirim?

Teşekkürler.



[liguan]

Klemenste dahili ve harici hedefin yer değiştirmesi gerekiyor. Klemens özellikleri -> sembol/fonksiyon verileri -> lojik

Açılan pencerede bağlantı noktalarının dahili/harici özelliklerini değiştirmeniz gerekiyor.



[cankayamustafa]

Klemenste dahili ve harici hedefin yer değiştirmesi gerekiyor. Klemens özellikleri -> sembol/fonksiyon verileri -> lojik

Açılan pencerede bağlantı noktalarının dahili/harici özelliklerini değiştirmeniz gerekiyor.

Cevap için teşekkürler.

Açıkçası ben de ilk önce orayı kontrol ettim ama klemenslerin tamamında 1 no'lu bağlantı noktası dahili, 2 no harici. Başka bir sıkıntı var ama çözemedim.



[liguan]

Kablo raporu olduğu için kablo hedefini/kaynağını baz alıyor olabilir. Eğer farklı sayfalarda çizildiyse kablo ekran görüntüsündeki kutucuğu işaretleyip dener misiniz?



[ensarkirli]

Merhaba,
Bağlantı için kaynak ve hedefi belirleme 2 temel şekilde yapılabiliyor.
Bir tanesi yerleşim odaklı, kaynak ve hedef sayfadaki yerine göre belirlenir(yukarıdaki raporda da bu şekilde olabilir).
İkinci seçenek ise yapı işaretleri yönetimindeki sıraya uygun. Bu durumda kaynak, yapı işareti yönetimindeki sırada üst taraftaki oluyor(ben genelde bu şekilde çalışıyorum).

"Ayarlar -> Bağlantıların kaynak ve hedefini yerleştirme aracılığıyla belirle" ile ilgili ayarı yapabilirsiniz.

Ayrıca bu konuyla ilgili yardım sisteminde aşağıdaki linkteki bilgiler mevcut.

https://www.eplan.help/tr-tr/infopo...ctionsettingsgui_d_einstellungenallgemein.htm
