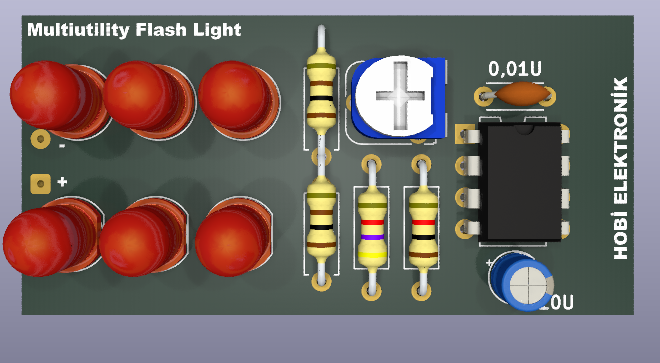

Bu devre; basit bileşenlerden oluşup 555 entegresi kullanmaktadır. Başlıktanda anlaşılacağı üzere "Multiutility Flash Light" yani çok amaçlı el feneri olarak sunulmaktadır.

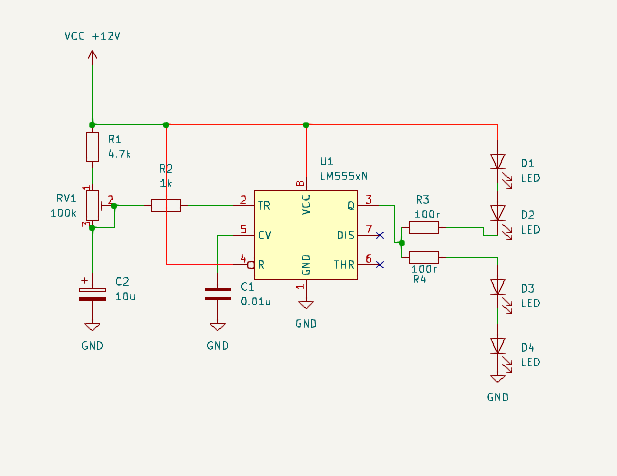

Flaşör devresi, kararsız bir multivibratör olarak bağlanan bir NE555 zamanlayıcı IC'si etrafında inşa edilmiştir. Alternatif olarak bir çift LED yanıp söner. Kararsız multivibratörün frekansı, önceden ayarlanmış VR1 kullanılarak değiştirilebilir. Ledleri istediğiniz renkle montaj yapabilirsiniz...


Ekli dosyalar

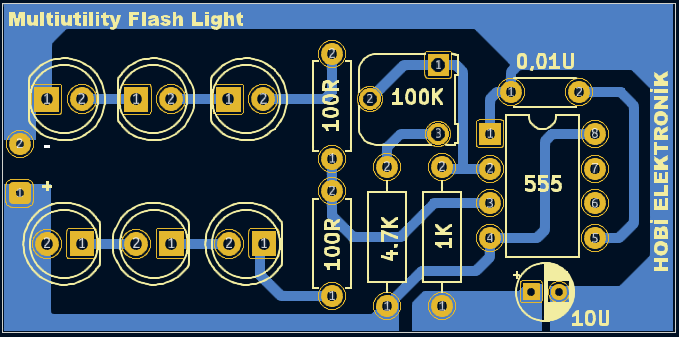

  • PCB BASKISI.rar
    28 KB · Görüntüleme: 0
