TV Kartını Dağıttım

[Yunusgr]

İyi forumlar
Dikkat: Bu konu tamir etmek üzerine değil, tam tersi arızalı olan atıl durumdaki bir cihazda bulunabilecek elektronik komponentleri değerlendirmek üzerine açılmıştır. Burada benim gibi bu tarz sökme, toplama işlerini yapan manyak sadece ben değilimdir diyerek konuyu başlatıyorum

Memlekete gittiğimde gözüme arızalı olan tüplü televizyonu kestirmiştim. Dedemden izin alıp TV'nin kapağını açtım ve anakartın üzerindeki değerlendirilebilecek elemanları kontrol ettim. Besleme katında bolca kullanılan ERO marka kondansatörler dikkatimi çekti ve kartı poşete sarıp Antalya'ya dönerken yanımda getirdim.
İyiki de getirmişim. Kartın üzerindeki EROları söküp envantere ayırdım direkt.
Zaten burada da çıkan elemanların fotoğraflarını göreceksiniz. İyi seyirler

Ayırdığım tüm malzemeler:

Öncesi

Sonrası

Ufak yeşil ve beyaz renklerdeki kondansatörleri de sökmeye devam edeceğim.



[Mr_YAMYAM]

ERO'ları iyi sakla. Bir kullanım yeri mutlaka çıkar.
Ayrıca TV stereo ise 5W civarı ses çıkış entegresi vardır.
Şöyle küçük ve HOŞŞ bir ampli yapabilirsin.

Mavi MKP (POLYPROPYLEN) gondansatörler çok gıymetli.
MKT olan da genel anahtarlama için ideal.
Beyaz olanlar muhtemelen Y2 tip ve elektrik devrelerinde idealdir.



[serkan_48]

Hem Antalyali , hem guduruk, hem sökümcü

Kolay gelsin.



[Under Ground]

İyi forumlar
Dikkat: Bu konu tamir etmek üzerine değil, tam tersi arızalı olan atıl durumdaki bir cihazda bulunabilecek elektronik komponentleri değerlendirmek üzerine açılmıştır. Burada benim gibi bu tarz sökme, toplama işlerini yapan manyak sadece ben değilimdir diyerek konuyu başlatıyorum

Memlekete gittiğimde gözüme arızalı olan tüplü televizyonu kestirmiştim. Dedemden izin alıp TV'nin kapağını açtım ve anakartın üzerindeki değerlendirilebilecek elemanları kontrol ettim. Besleme katında bolca kullanılan ERO marka kondansatörler dikkatimi çekti ve kartı poşete sarıp Antalya'ya dönerken yanımda getirdim.
İyiki de getirmişim. Kartın üzerindeki EROları söküp envantere ayırdım direkt.
Zaten burada da çıkan elemanların fotoğraflarını göreceksiniz. İyi seyirler

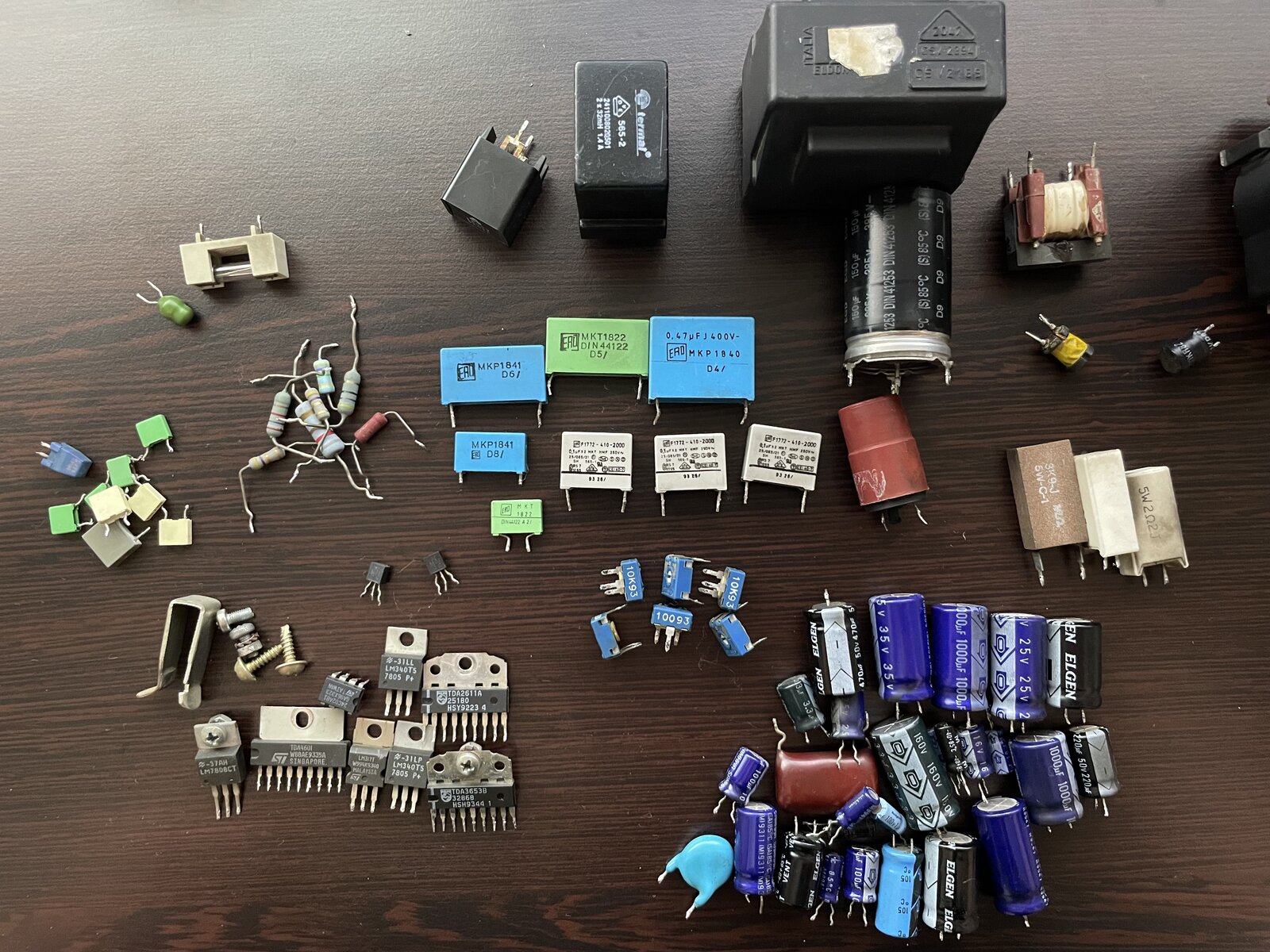

Ayırdığım tüm malzemeler:
Ekli dosyayı görüntüle 91077

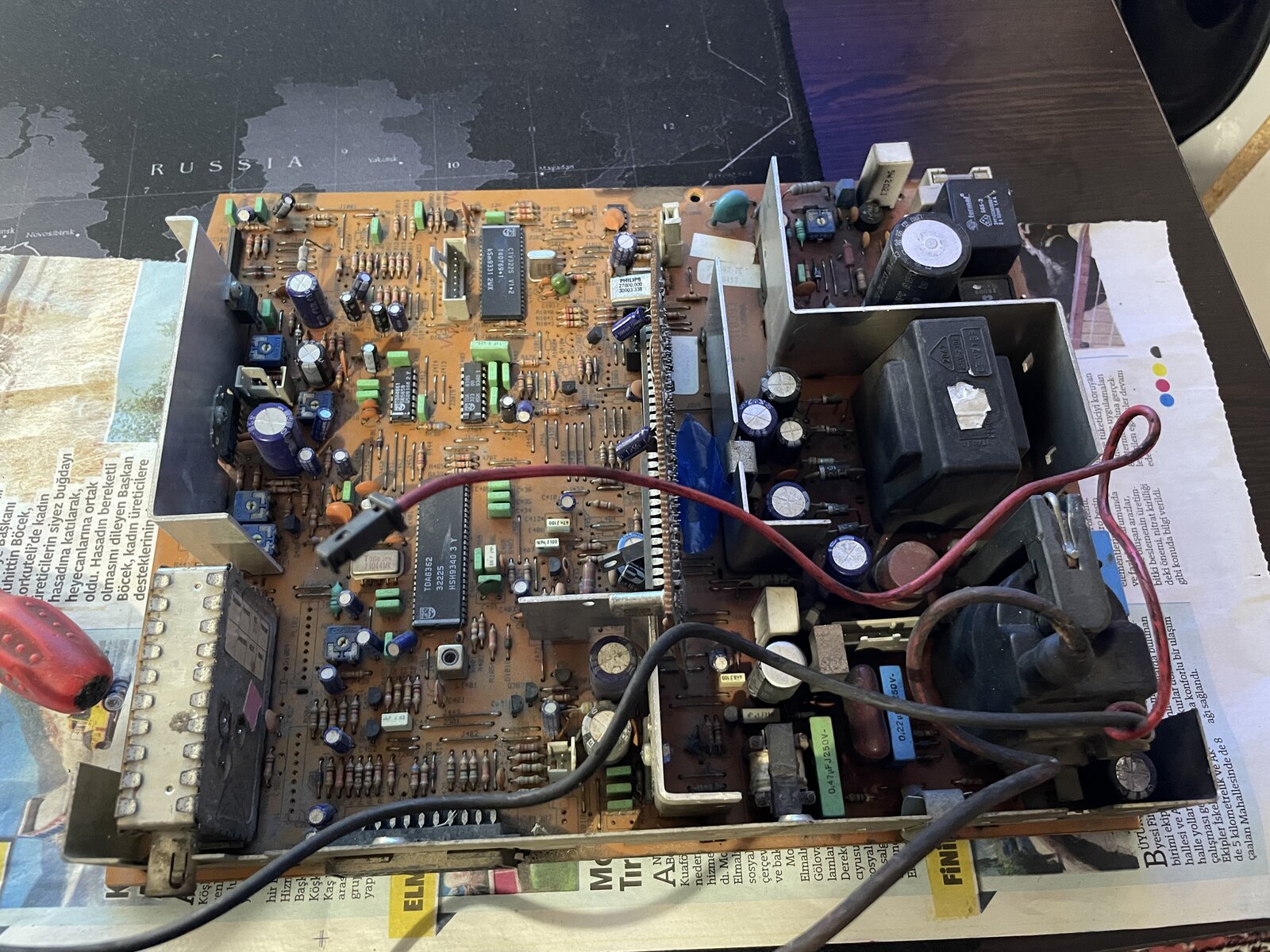

Öncesi
Ekli dosyayı görüntüle 91075

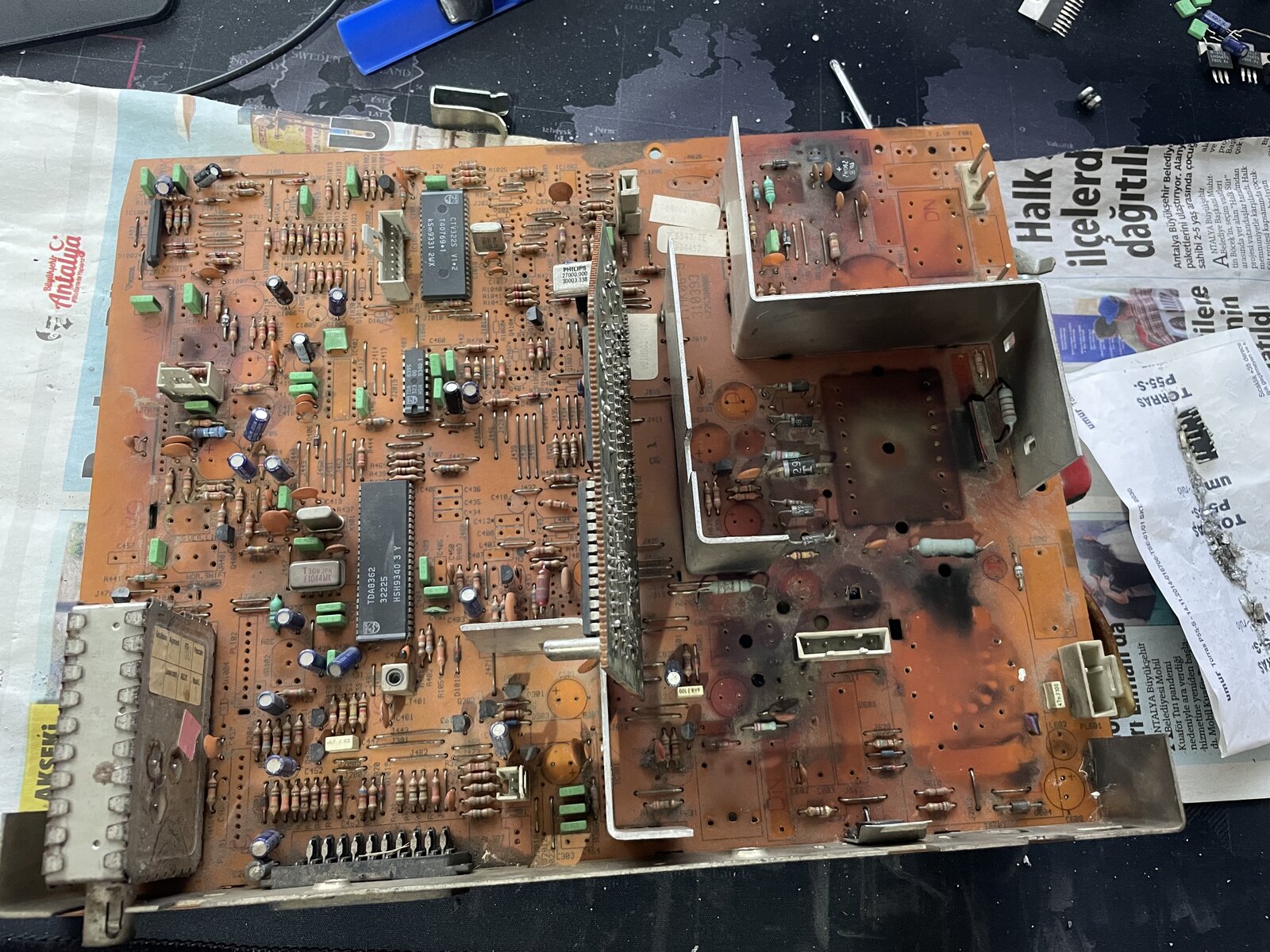

Sonrası
Ekli dosyayı görüntüle 91076

Ufak yeşil ve beyaz renklerdeki kondansatörleri de sökmeye devam edeceğim.

Orda bir kristal var uzakta



[ozgurece35]



[arkaplan]

Faydalı işler .



[serkan_48]

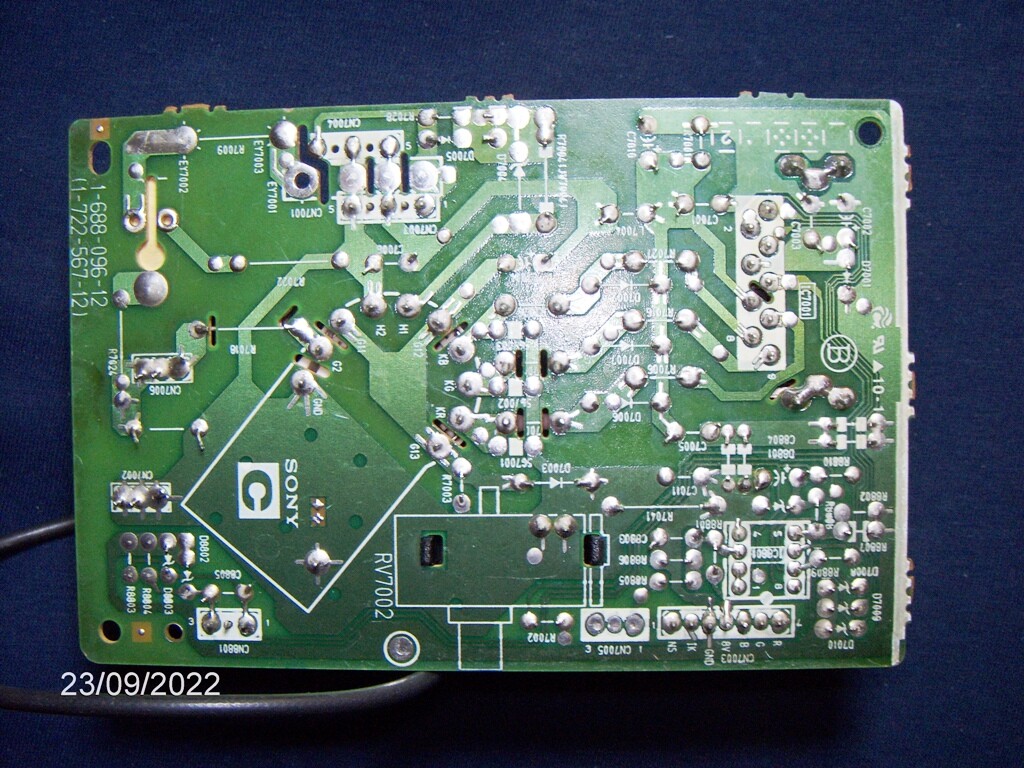

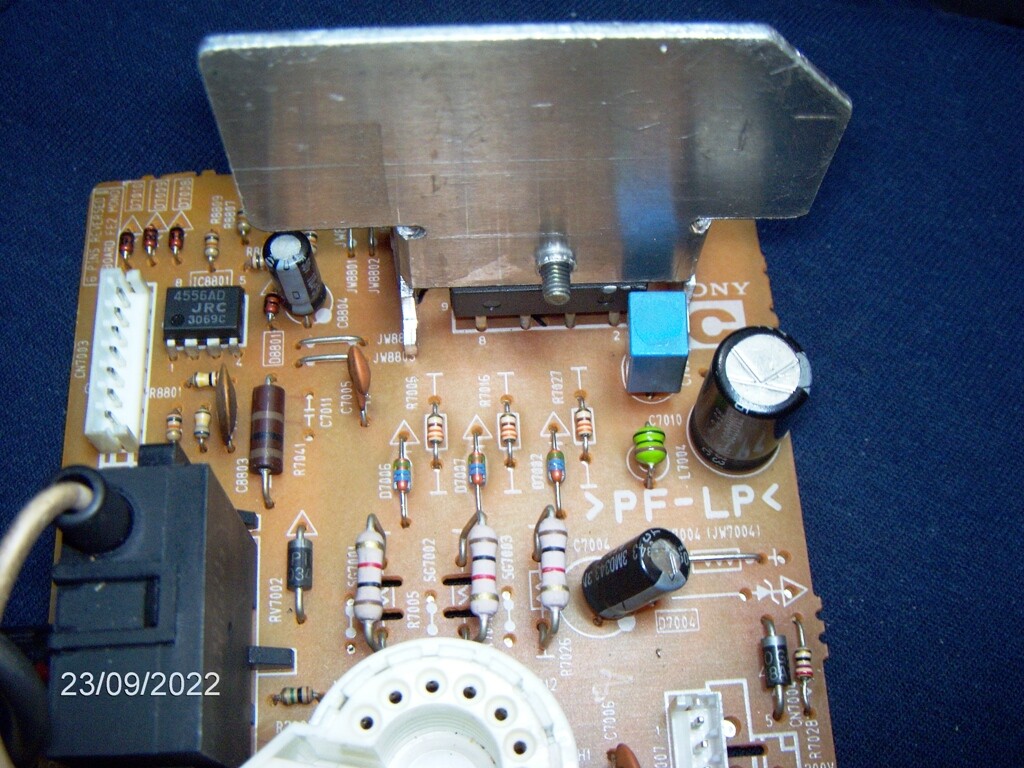

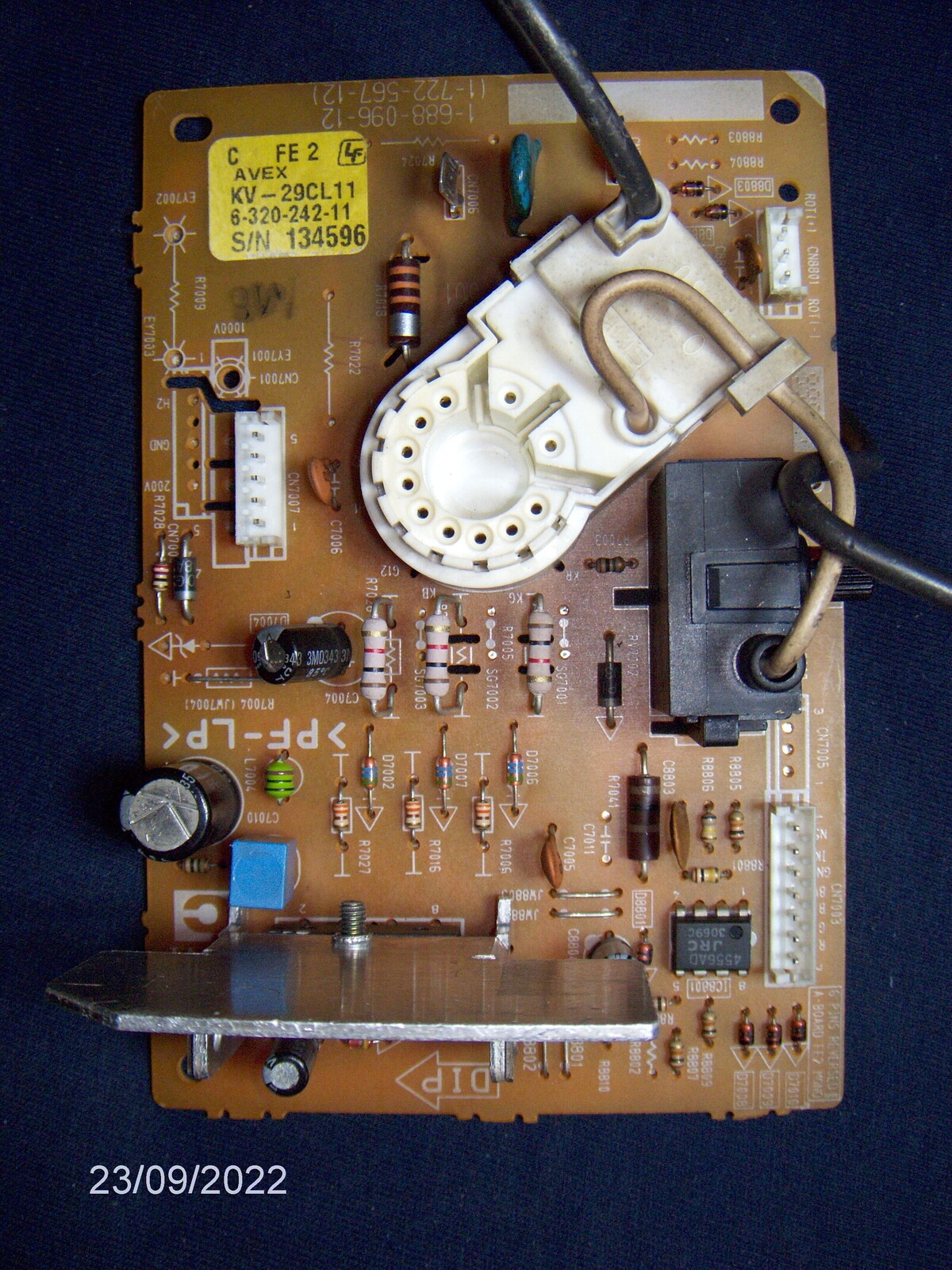

@Mr_YAMYAM hocam sanıyorum aşağıdaki Sony TV nin modüldeki ses çıkış bölümünü tanımladınız. Peki bu modüldeki Pilipis pardon Philips TDA entegreli ses çıkış performansı çin malı PAM modüllerin ses kalitesinden daha iyidir diyebilirmiyiz ?
Ekli dosyayı görüntüle 91079
Ekli dosyayı görüntüle 91080
Ekli dosyayı görüntüle 91081
Ekli dosyayı görüntüle 91082
Ekli dosyayı görüntüle 91083

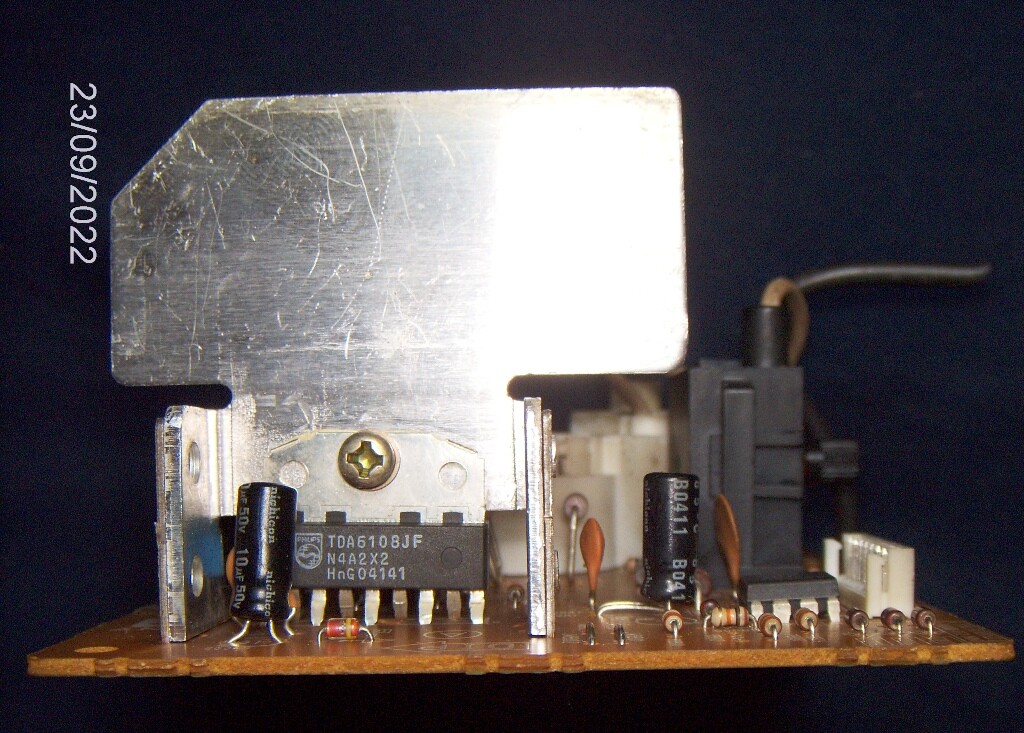

Buradaki TDA entegre video sinyal amplifikatoru ses sinyal amplifikatoru değil.



[Yunusgr]

ERO'ları iyi sakla. Bir kullanım yeri mutlaka çıkar.
Ayrıca TV stereo ise 5W civarı ses çıkış entegresi vardır.
Şöyle küçük ve HOŞŞ bir ampli yapabilirsin.

Mavi MKP (POLYPROPYLEN) gondansatörler çok gıymetli.
MKT olan da genel anahtarlama için ideal.
Beyaz olanlar muhtemelen Y2 tip ve elektrik devrelerinde idealdir.

Kapasite ölçümleri de doğru görünüyor, dursunlar bakalım ileride kullanırız

Karttaki ampli entegresi 5W ama mono ne yazık ki.
https://www.mouser.com/datasheet/2/302/TDA2611A-843346.pdf

Hem Antalyali , hem guduruk, hem sökümcü

Kolay gelsin.

Teşekkürler, taa Ordu'dan Antalya'ya getirdim bu kartı, sökmesem ayıp olurdu

Orda bir kristal var uzakta

Hepsini sökeceğim



[Under Ground]

Ekli dosyayı görüntüle 91079
Ekli dosyayı görüntüle 91080
Ekli dosyayı görüntüle 91081
Ekli dosyayı görüntüle 91082

Vışşş bunlar neymiş böyle çil çil Video output amplifer . Dual High Current Amplifier . Kudurtan cinsinden herhalde hepsi.
https://html.alldatasheet.com/html-pdf/19404/PHILIPS/TDA6108JF/501/2/TDA6108JF.html
https://html.alldatasheet.com/html-pdf/7451/NJRC/4556AD/65/1/4556AD.html



[Mr_YAMYAM]

Eski ürünlerde kullanılan tüm elemanlar orijinal idi.
Günümüzde bu tür kaliteli ürün bulmak neredeyse hayal.
LM3915 olayını @ozgurece35 çok iyi biliyo.
