Elektrik Kumanda Dersleri

Konusu 'Otomatik Kumanda' forumundadır ve Mesut tarafından 16 Ocak 2008 başlatılmıştır.


Etiketler:
  1. Mesut

    Mesut Mesut PÜRMÜSLÜ Onursal Üye

    Katılım:
    9 Şubat 2007
    Mesajlar:
    714
    Beğenilen Mesajları:
    464
    Ödül Puanları:
    158
    Cinsiyet:
    Bay
    Meslek:
    Otomasyon & Kumanda
    Bulunduğu Yer:
    BİTLİS
    Dosya: elektrik_kumanda_dersleri_01.rar

    Dosya-Boyutu: 1,18 Mb

    Dosya-Türü: .pdf
    _________________________________________________

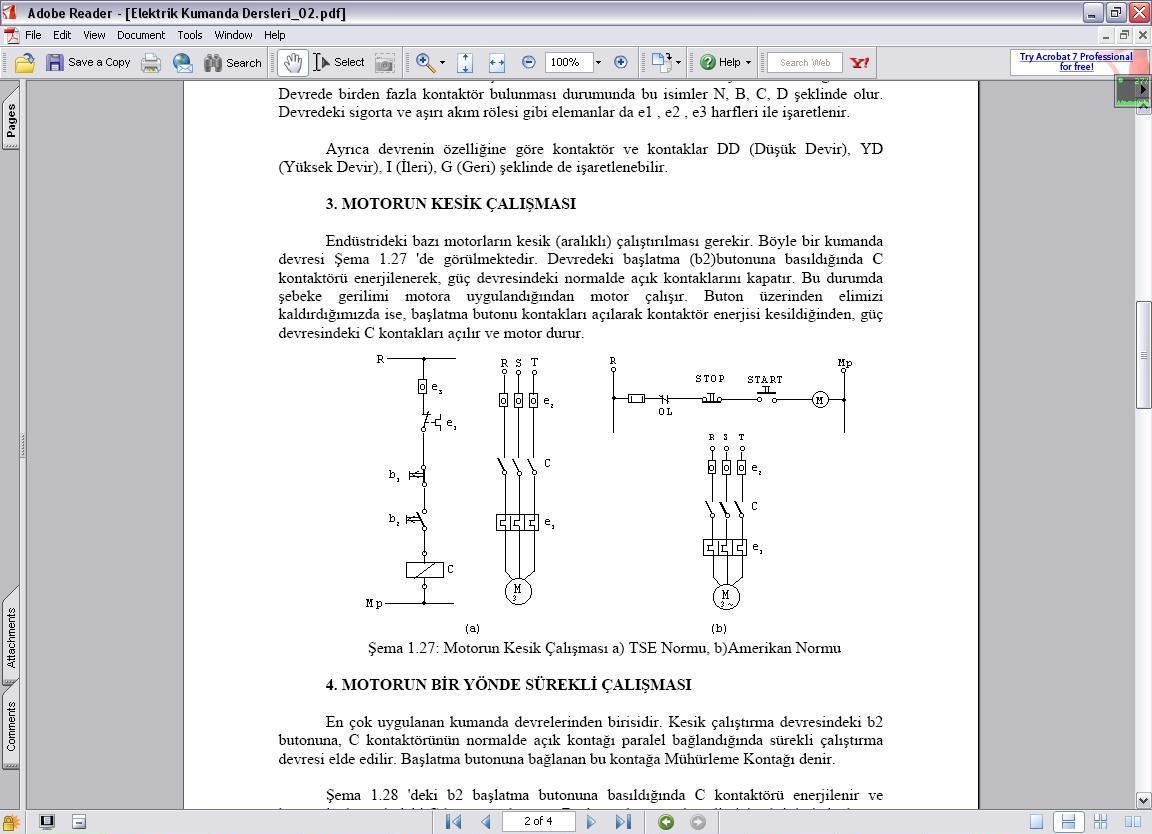

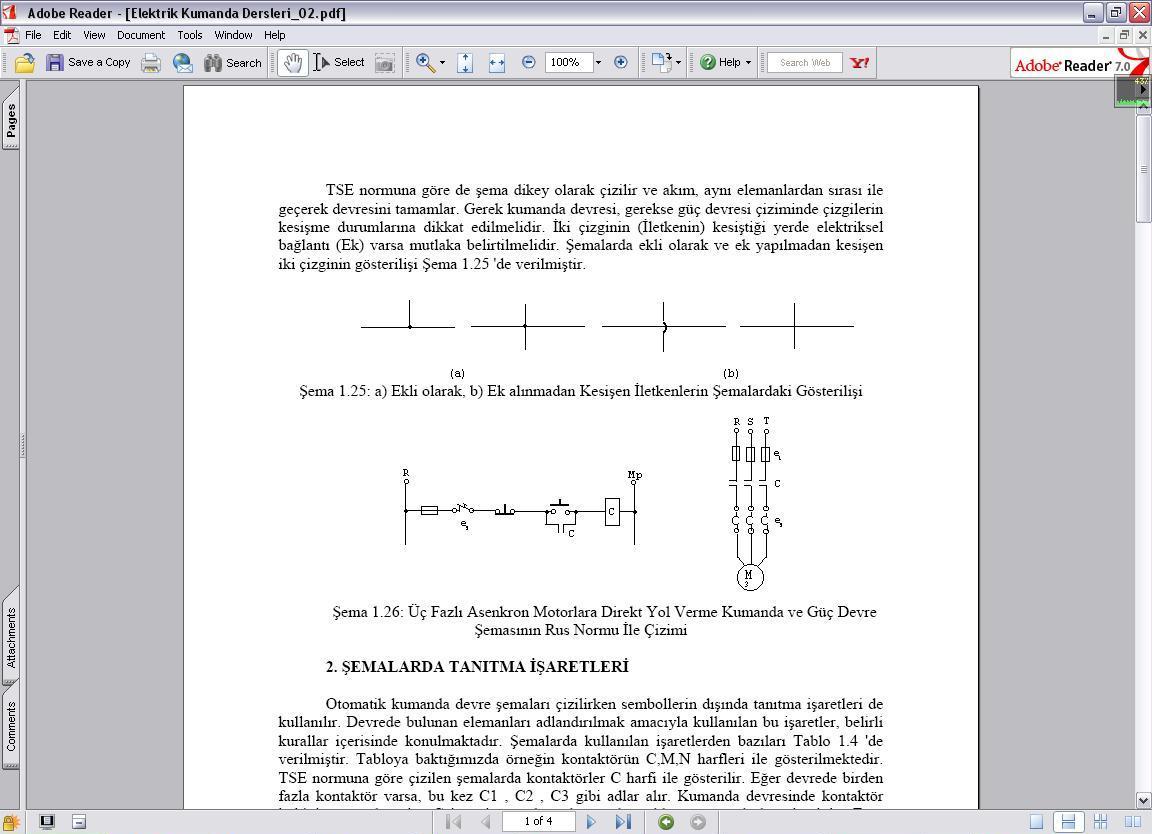

    Elektrik Kumanda Devreleri Dersleri 02


    [​IMG]



    [​IMG]





    Dosya: elektrik_kumanda_dersleri_02.rar

    Dosya-Boyutu: 1,28 Mb

    Dosya-Türü: .pdf



    _________________________________________________

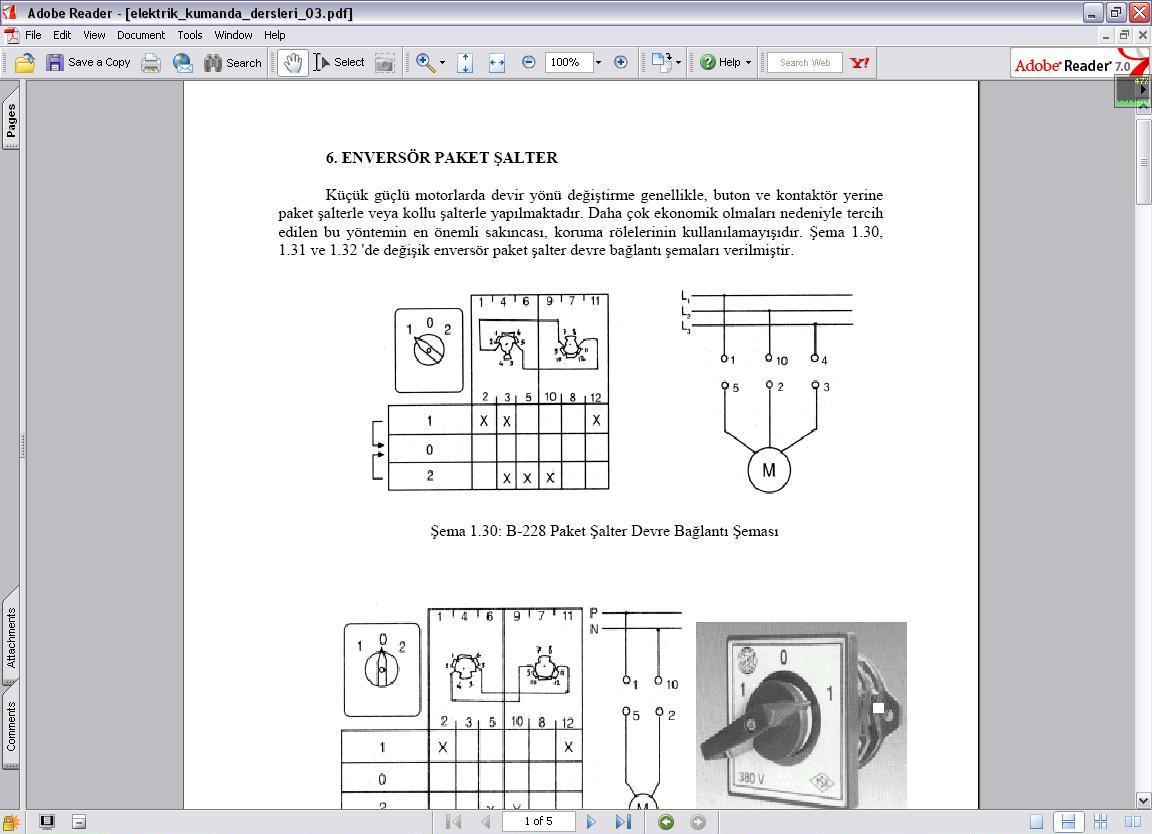

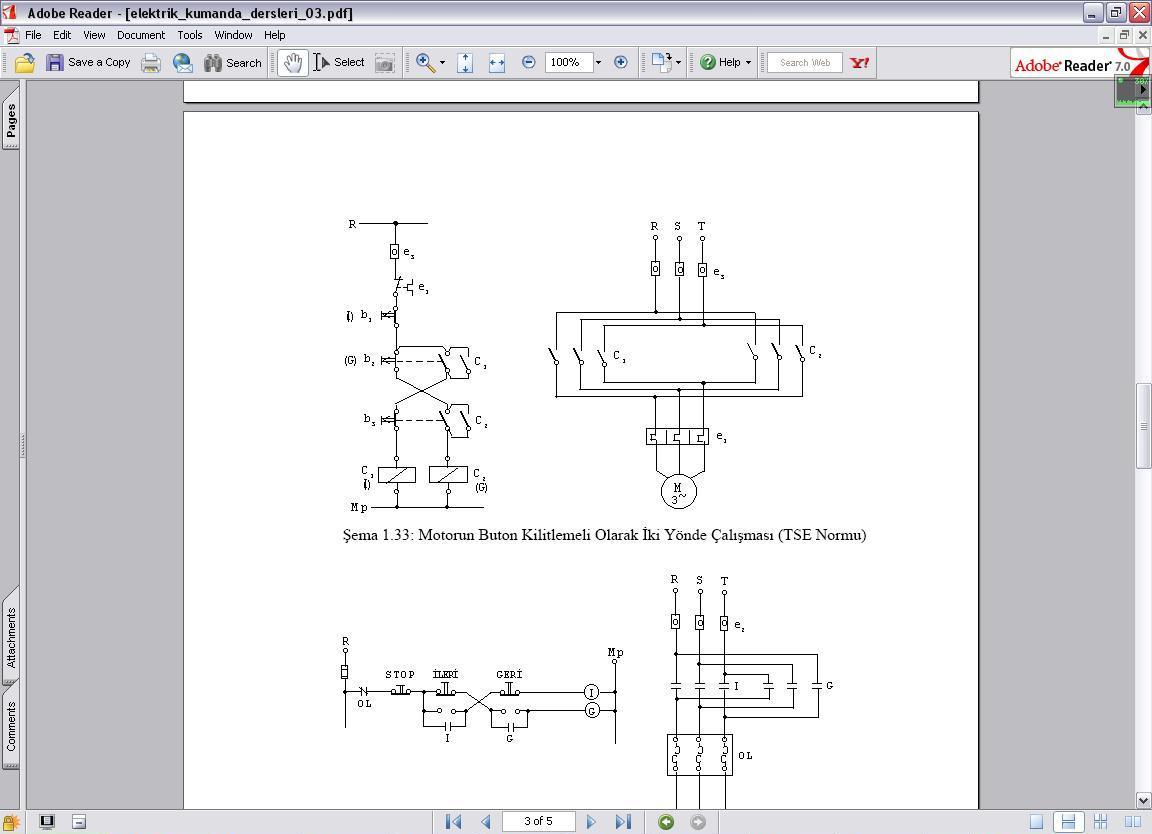

    Elektrik Kumanda Devreleri Dersleri 03


    [​IMG]



    [​IMG]




    Dosya: elektrik_kumanda_dersleri_03.rar

    Dosya-Boyutu: 1,30 Mb

    Dosya-Türü: .pdf


    _________________________________________________


    Elektrik Kumanda Devreleri Dersleri 04
    Dosya:
    elektrik_kumanda_dersleri_04.rar

    Dosya-Boyutu: 1,13 Mb

    Dosya-Türü: .pdf

    _________________________________________________

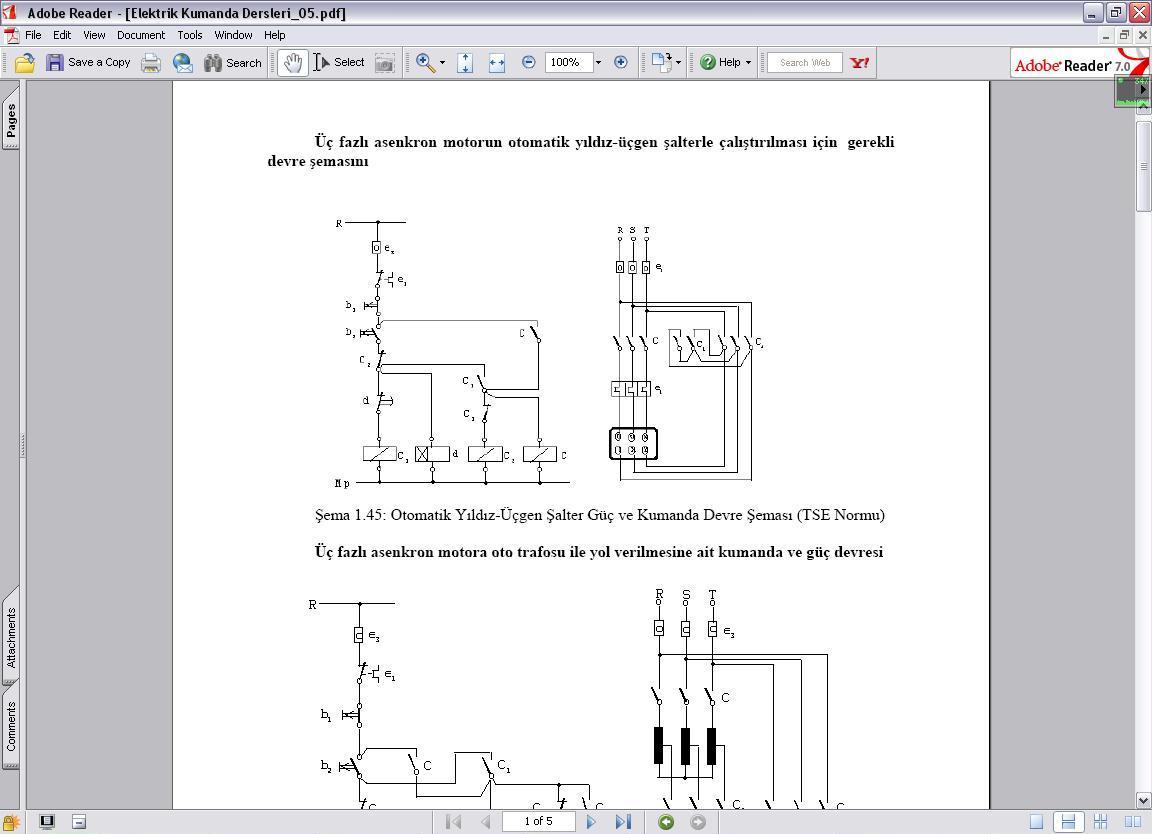

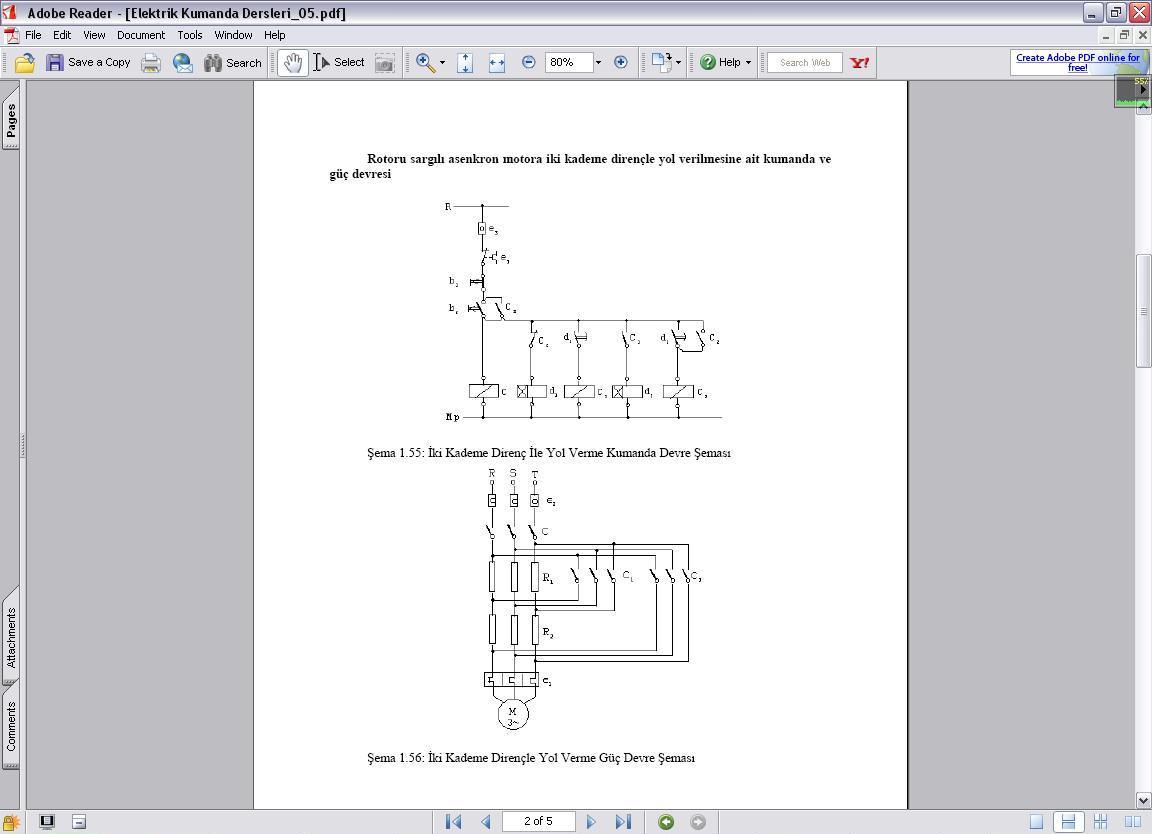

    Elektrik Kumanda Devreleri Dersleri 05



    [​IMG]



    [​IMG]




    Dosya: elektrik_kumanda_dersleri_05.rar

    Dosya-Boyutu: 1,07 Mb

    Dosya-Türü: .pdf

    _________________________________________________


    Elektrik Kumanda Devreleri Örnekleri


    [​IMG]



    [​IMG]




    01. Bir fazlı asenkron motor prensip şeması
    02. Bir fazlı motorun devir yönünü değiştirme
    03. Bir kumanda merkezli Yıldız-Üçgen yol verme
    04. Dahlender motora buton ve kontak emniyetli yol verme

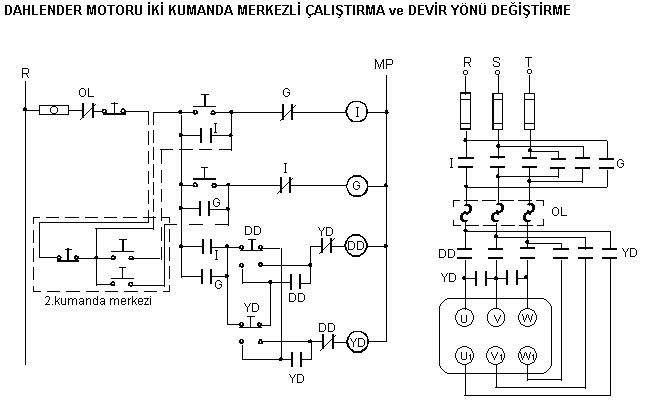

    05. Dahlender motoru iki kumanda merkezli çalıştırma ve devir yönü değiştirme
    06. Dahlender motorun dinamik frenleme ile durdurulması
    07. Dahlender motorun düşük devirden yüksek devire otomatik geçişi
    08. Dört katlı bir bina için basit kumandalı asansör devre şeması

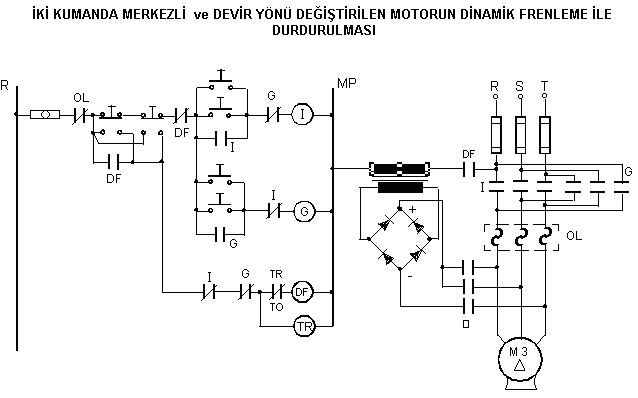

    09. İki kumanda merkezli ve devir yönü değiştirilen motorun dinamik frenleme ile durdurulması
    10. İki kumanda merkezli Yıldız-Üçgen yol verme
    11. İki kumanda merkezli Yıldız-Üçgen yol verme ve Devir yönü değiştirme
    12. Koruyucu elemanların kullanıldığı otomatik kumanda devresi
    13. Otomatik enversör şalter ile devir yönünün değiştirilmesi
    14. Otomatik Yıldız-Üçgen yol verme ve Dinamik Frenleme ile Durdurma
    15. Rotoru sargılı Asenkron motora bir kademe dirençle yol verme
    16. Rotoru sargılı Asenkron motoru iki yönde çalıştırma
    17. Termistör ve Faz Koruma Röleli Yıldız-Üçgen yol verme
    18. Trafik lambası otomatik kumanda devresi
    19. Üç fazlı yıldız bağlı asenkron motorun bir fazlı çalıştırılması
    20. Yıldız-Üçgen yol verilen üç fazlı asenkron motorlarda kompanzasyon uygulaması
    21. Yıldız-Üçgen yol verme ve devir yönü değiştirme



    Dosya: kumanda_devreleri_ornekleri.rar

    Dosya-Boyutu: 1,21 Mb

    Dosya-Türü: Resim Kalıpları


    Ekli Dosyalar:

    -Acemi-, meraklı 001, halilerturk ve diğer 23 kişi bunu beğendi.
  2. etuzuner

    etuzuner Yönetici Yönetim Ekibi Yönetici

    Katılım:
    18 Mart 2008
    Mesajlar:
    1.167
    Beğenilen Mesajları:
    193
    Ödül Puanları:
    94
    Cinsiyet:
    Bay
    Meslek:
    Elektronik Mühendisi
    Sn. gokhansenol,

    Bende problem çıkmıyor ama isterseniz bir de bu mesaja eklenen dosyalardan indirmeyi deneyiniz.

    Şifreler :
    Kod:
    www.kontrolkalemi.com
    Saygılarımla,


    Ekli Dosyalar:

    yncçelik, -Acemi-, halilerturk ve diğer 1 kişi bunu beğendiniz.
  3. karainci

    karainci Üye

    Katılım:
    27 Temmuz 2010
    Mesajlar:
    23
    Beğenilen Mesajları:
    0
    Ödül Puanları:
    1
    Meslek:
    Otomasyon Teknikeri
    yeni başlayanlar için gerçekten çok güzel bir kaynak olmuş. . bir de bize okulda hep amerikan normlarında sembollerle eğitim verdiklerini de öğrenmiş olduk böylelikle . .

  4. 1712

    1712 Üye

    Katılım:
    27 Mart 2010
    Mesajlar:
    18
    Beğenilen Mesajları:
    1
    Ödül Puanları:
    3
    elinizde olması gereken genel bilgiler. bunları forumdaki bu program ile yapıp test yapabilirsiniz.

    otomasyoncu58 bunu beğendi.
  5. erhanvarol

    erhanvarol Üye

    Katılım:
    13 Kasım 2007
    Mesajlar:
    107
    Beğenilen Mesajları:
    6
    Ödül Puanları:
    3
    Meslek:
    Elektronik Mühendisi
    Bi kaç sene evvel bende aramıştım bunu..
    Yanlış hatırlamıyorsam Kaçak Akım koruma rölesinin
    Lx klemensine Besleme Fazı (L1)
    LyN klemensine Nötr hattını
    C1 ve C2 ye Toroid Akım Trafosunun 2 ucunu
    11-12-14 veya 21-22-24 kontak çıkışlarıyla da TMŞ deki açtırma bobinine enerji veriyorsun...

    Kaçak akım koruma rölesinin programlanması gerekiyor... İçindeki klavuzda yazıyor olması lazımdı...

    Klemens numaralarına göre aşağıdaki şekil yardımcı olabilir kontak bağlantıları için...


    Butonu da kontaklarla paralel şekilde açtırma bobinine enerji verecek şekilde bağlaman gerekiyor...

    kolay gelsin...

    Yönetici tarafından son düzenleme: 29 Mayıs 2015
  6. yakalı 67

    yakalı 67 Üye

    Katılım:
    26 Temmuz 2008
    Mesajlar:
    1
    Beğenilen Mesajları:
    1
    Ödül Puanları:
    1
    çok faydalı bilgiler yeni başlayan arkadaşlar kendilerini geliştirmek için sürekli değişik farklı çizimler yaparak bu konuda kendilerini geliştirmeleri açısından tavsiye ederim çünkü insan bir süre sonra unutuyor basit bir devre bile zor geliyor :)

    samet çetin bunu beğendi.
  7. aykut3411

    aykut3411 Üye

    Katılım:
    28 Mart 2013
    Mesajlar:
    1
    Beğenilen Mesajları:
    0
    Ödül Puanları:
    1
    merhaba ilk önc bötle bir paylaşım ortamı imkanı sunduğunuz için teşekkürler,bu derslerin video olarak alabilme şansımız yada böyle bir kaynak mevcutmudur ,ben elektrik mezunuyum ve şu an önüme bir iş çıktı ve kumanda öğrenmem için büyük fırsat yardımlarınızı bekliyoum şimdiden teşekkürler

  8. Erdserdar

    Erdserdar Üye

    Katılım:
    10 Temmuz 2018
    Mesajlar:
    1
    Beğenilen Mesajları:
    0
    Ödül Puanları:
    1
    Arkadaşlar elimde 2 adet zaman rölesi ve 2 adet röle var ve bunları 2 adet start butonunla kontrol etmek istiyorum yalnız startın birine basılınca diğeri beş saniye sonra işlev görmeyecek IMG_20180710_162055.jpg
