İnverter 220v ile nötr oluşturma

kolbasti47

Üye
Katılım
21 Şub 2014
Mesajlar
3
Puanları
1
Merhaba üstadlarım anlatacağım konuyu bana yardımcı olursanız çok sevinirim :) şimdi elimde mevcut olan 2000 wat inverter çıkışı alternatif akım olarak çıkış yapıyor yani inverter aküden 12 v beslenip normal monofaze 220 v çıkış yapıyor ama sıkıntı tarafı şu nötr üretmiyor inverter'den transformatör yardımıyla gerekiyor fakat İnternette böyle bir trofo bulamadım hem bağlantı şeması ve trafoyu nereden bulabilirim üstadlarım dan yardım beliyorum:)

Otomatik sigorta bulunduğu devreyi yüksek akım ve kısa devre akımlarından koruyan bir anahtarlama elamanıdır.
Zaman rölesi bir diğer ifade ile zaman saati adı verilen sistem süresi belli olan bir aralıkta araya girmesi veya çıkması amaçlanan elektrik sisteminin kontrol edilmesinde kullanılmak için tasarlanmıştır.
220 vac çıkışlarından istediğin birini nötr olarak kullanabilirsin.

notre var lamba nasıl yanıyor?

Hocam inverter in çıkışı normalde 1 ucu 220v diğer ucu ise 0V yani nötr olması lazım ama ikisinde de değer görüyorum

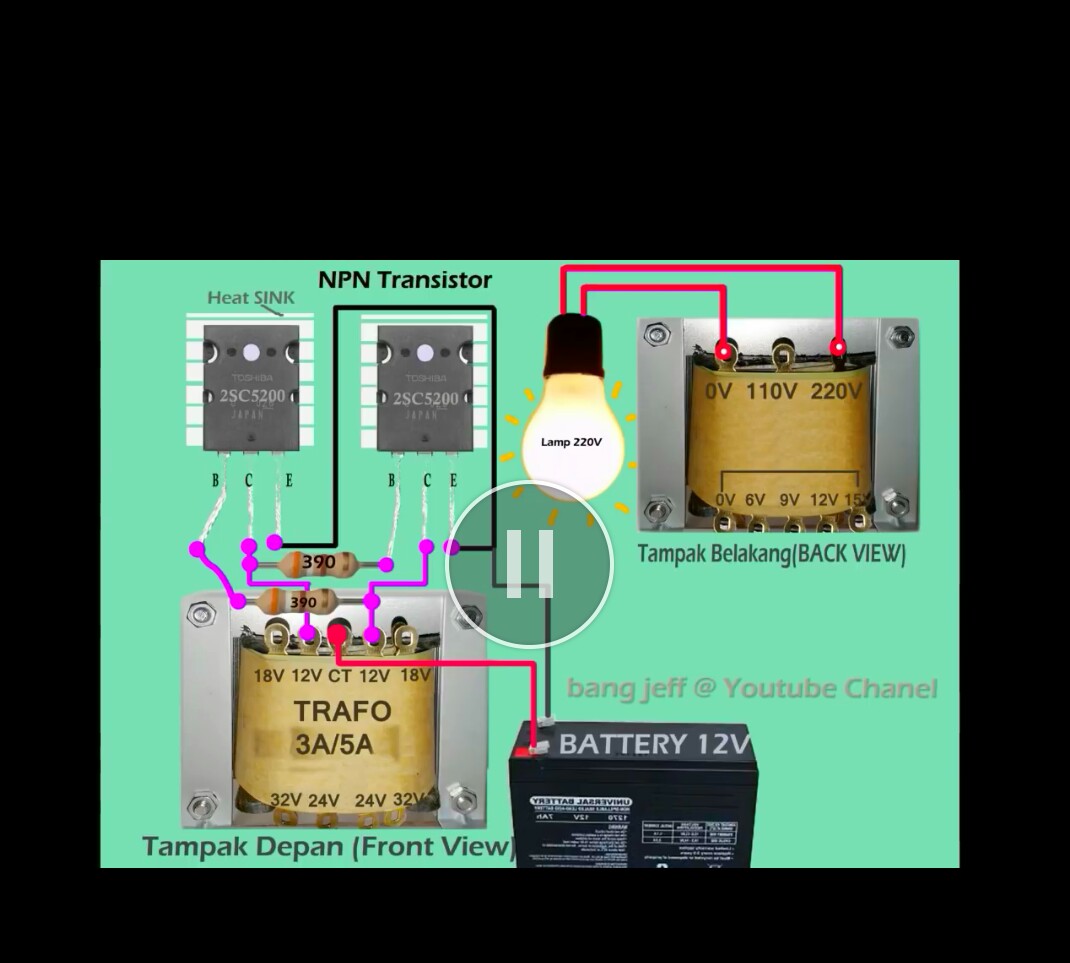

Merhaba. Olay şu şekilde tam olarak işlemektedir; inverterin akü tarafında, - kutuptan şasilenmiş (Topraklı) olarak dc>ac dönüşümünü yapılmış olsa bile, 220 vac'ye voltajı büyüterek yükselten trafo çıkışında monofaze yükseltici trafonun sekonder 220 volt ac çıkış ucunun her ikisi de faz olur, bu çıkışlarda hiç bir nötr ucu yoktur. Nedeni ise bu yükseltici trafonun tıpkı bir izolasyon trafosu gibi çalışarak örneğin topraklama ucuyla giren 12 volt dc'yi, 220 volt ac'ye tam olarak yükseltirken toprağa göre nötr ucu kalmamasıdır. Ayni izolasyon trafosundaki olay gerçekleşir, yani boştaki faz uçları toprağa göre volt değeri taşımaz, sadece 2 ucunda 220 volt ac ac voltmetreyle okunabilir. Ancak topraklanmış olan bu herhangi bir 220 volt ac çıkşı ucuyla nötr ucunu toprakla birleştirirsek bu şekilde sonradan nötr ucunu biz elde etmiş oluruz.

Monofaze jeneratörlerin 220 volt ac (110+110=220 volt ac toplam sarımlarındaki) her 2 uçu yine ayrı ayrı birer fazdır, nötr ucu benzer olarak bunlarda yine bulunmaz, ta ki siz toprağa gömülü bir topraklama plakası, topraklama kazığı, vb. ile bu 220 volt ac çıkış uçlarından birini toprakla birleştirip bu yolla nötr yapmadığınız sürece. Kolay gelsin.

Peki hocam doğrudur nötr var ama faz olarak görüyorum topraklama ve nötr ucunu birbirine bağlansa invertere zararı varmı yada bozarmı

Peki hocam doğrudur nötr var ama faz olarak görüyorum topraklama ve nötr ucunu birbirine bağlansa invertere zararı varmı yada bozarmı
Usta ben 5 kva inverterde toprak ve nötr ü ayrı ayrı toprakladım. Bunu yapma sebebim Faz Nötr arası ve faz Toprak arası yüksek değerler göstermesiydi

Merhaba. Olay şu şekilde tam olarak işlemektedir; inverterin akü tarafında, - kutuptan şasilenmiş (Topraklı) olarak dc>ac dönüşümünü yapılmış olsa bile, 220 vac'ye voltajı büyüterek yükselten trafo çıkışında monofaze yükseltici trafonun sekonder 220 volt ac çıkış ucunun her ikisi de faz olur, bu çıkışlarda hiç bir nötr ucu yoktur. Nedeni ise bu yükseltici trafonun tıpkı bir izolasyon trafosu gibi çalışarak örneğin topraklama ucuyla giren 12 volt dc'yi, 220 volt ac'ye tam olarak yükseltirken toprağa göre nötr ucu kalmamasıdır. Ayni izolasyon trafosundaki olay gerçekleşir, yani boştaki faz uçları toprağa göre volt değeri taşımaz, sadece 2 ucunda 220 volt ac ac voltmetreyle okunabilir. Ancak topraklanmış olan bu herhangi bir 220 volt ac çıkşı ucuyla nötr ucunu toprakla birleştirirsek bu şekilde sonradan nötr ucunu biz elde etmiş oluruz.

Monofaze jeneratörlerin 220 volt ac (110+110=220 volt ac toplam sarımlarındaki) her 2 uçu yine ayrı ayrı birer fazdır, nötr ucu benzer olarak bunlarda yine bulunmaz, ta ki siz toprağa gömülü bir topraklama plakası, topraklama kazığı, vb. ile bu 220 volt ac çıkış uçlarından birini toprakla birleştirip bu yolla nötr yapmadığınız sürece. Kolay gelsin.
Yazınızı okudum ve beyendim,ama anlamadım.nötr topraklaması nasıl yapılır.resimde görünen güneş sistemi yaptım.tam sinüs inverterden aldığı elektrik çıkışı 3 lü priz de her gözde elektrik görünüyor kontrol kalemiyle.
Yazınızı okudum ve beyendim,ama anlamadım.nötr topraklaması nasıl yapılır.resimde görünen güneş sistemi yaptım.tam sinüs inverterden aldığı elektrik çıkışı 3 lü priz de her gözde elektrik görünüyor kontrol kalemiyle.
tam sinüs inverterin priz tarafı cnd yazan kısmına topraklama yaptım ev tesisatından


Ekli dosyalar

  • IMG20220529090406.jpg
    183.2 KB · Görüntüleme: 150
