ABB Kesintisiz Güç Kaynakları (UPS)

ABB Kesintisiz Güç Kaynakları (UPS): Yarı endüstriyel UPS – Ticari UPS

ABB; farklı mimariler, farklı özellikler ve geniş bir güç yelpazesine sahip UPS’ler sunuyor. Ancak şimdiye kadar bu UPS’lerin ortak bir özelliği vardı: Isıtma, soğutma, havalandırma ve nemin kalıcı şekilde kontrol edildiği, biyolojik saldırı riskinin olmadığı ve çok düşük kimyasal kirlenme riskinin olduğu yerlerdeki daha az zorlayıcı ortamlar için tasarlanmışlardı. Bu tür ortamlara örnek olarak bankalar, hastaneler, eğitim kurumları, telekomünikasyon merkezleri, sunucu odaları vb. içerisinde bulunan kontrol odaları veya veri merkezleri verilebilir.


Elbette çok sayıdaki endüstriyel ortam, çok da kolay çalışılabilir değil. Toz, nem, titreşim, aşırı ısı, aşındırıcı hava kirliliği, alan eksikliği ve yıpratıcı kullanım, bir Kesintisiz güç kaynağı’nin endüstriyel süreç tesislerinde, fabrikalarda, elektrik trafo merkezlerinde, petrol ve gaz tesisatlarında ve benzeri yerlerde karşı karşıya kalacağı zorluklardan sadece birkaçı.

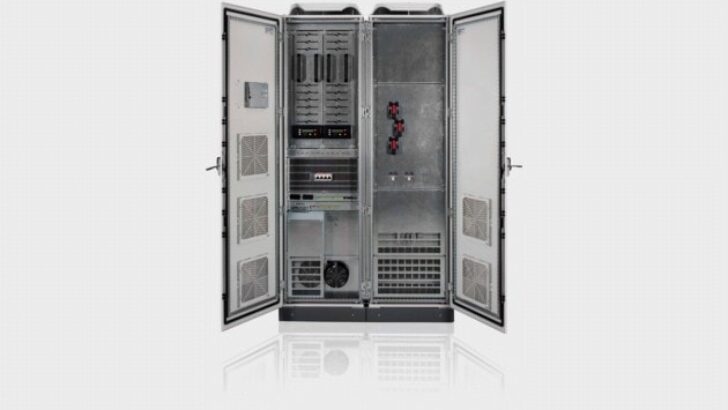

Bu nedenle ABB, 2016 yılında bu ağır olmayan endüstriyel uygulamalarda kullanılmak üzere yeni bir modüler UPS’yi kullanıma sundu: ABB PowerLine DPA UPS.

PowerLine DPA’nın IP31 dereceli koruması; toz, su yoğunlaşması, nem (yüzde 95’e kadar), aşırı ısı, aşındırıcı veya biyolojik hava kirliliği ve yıpratıcı kullanım ile kolayca başa çıkabiliyor. PowerLine DPA, 20 kVA ile 120 kVA aralığında güç sağlayabilir ve güç düşüşü olmadan -5 ile +45 C arasındaki sıcaklık aralığında çalışacak şekilde tasarlanmıştır.

Çevresel koşullar temiz olmadığında risk artabilir, bu nedenle güvenlik hususlarına öncelik verilmiştir. Powerline DPA ile  kullanıcı ve bakım personeli için yüksek düzeyde koruma ön plana çıkarılmıştır. ABB PowerLine DPA UPS, zorlu ortamlara uygun, sağlam bir mekanik tasarımın yanı sıra (IP42’ye kadar su koruması, aşınma önleyici uygulama, yoğunlaşma önleyici ısıtıcı, toz filtresi, vb.) kısa devreye ve aşırı yüke karşı da koruma sağlayan bir elektrik tasarımına sahiptir; şebeke ve yük tarafında galvanik izolasyon sağlar; halojen içermeyen kablolar içerir böylece yangın durumunda zehirli gazlar yayılmaz ve elektrik kesintisi durumunda aküden çalıştırma (cold/black start) özelliğine sahiptir.

Alan eksikliği, endüstriyel ortamlarda sıkça karşılaşılan bir sorundur, bu nedenle PowerLine DPA UPS sadece küçük bir ayak izine sahip olmakla kalmaz, aynı zamanda diğer ABB UPS’lerinin aksine, ön tarafta (üstte ve altta) da kablo girişi vardır, bu da arkadan erişim ve bunun getirdiği ilgili ekstra alan gereksinimini ortadan kaldırır. Havalandırma, önden yukarı doğru akar, bu da Kesintisiz güç kaynağı’nin bir duvara karşı tam olarak yerleştirilebileceği anlamına gelir ve kaldırma gözleri kolay taşıma ve kurulumu destekler.

Yarı endüstriyel kurulumlarda yaygın hale gelen ağ oluşturma ve dağıtılmış zeka ile uyumluluk sağlamak için, diğer ABB Kesintisiz güç kaynağı’larınde olduğu gibi, PowerLine Kesintisiz güç kaynağında çevre izleme, kapsamlı alarm yönetimi ve aktarımı, yedekli kesintisiz güç kaynağı izleme, çok tedarikçili ve çok platformlu ortamlara entegrasyon ve kesintisiz güç kaynağı verilerinin Web uygulamaları için temin edilmesine olanak vermek amacıyla röle panoları ve bir ağ yönetim kartıyla birlikte temin edilebilir.

ABB ticari UPS

ABB “Yarı” endüstriyel UPS

Uygulamalar: Bankalar, hastaneler, ofisler, havalimanları ve merkez tren istasyonlarındaki veri merkezleri

Uygulamalar: Dijital otomasyon ve kontrol sistemleri, enstrümantasyon, iletişim ve üretim, taşıma ve yardımcı uygulamalardaki elektronik cihazlar

AC gücünün kesilmesi, veri işlemenin ve telekomünikasyonun bozulmasına neden olabilir ancak insanlara ve ekipmana zarar verebilecek temel bir risk oluşturmaz

AC gücünün kesilmesi, üretim ekipmanlarını sıfırlayarak tamamlanmış ürünlerin veya yüzlerce saatlik iş gücünün kaybedilmesine neden olabilir

Hedef: iş sürekliliği ve veri koruması

Hedef: 7/24 çalışma, personel ve operasyon güvenliği

Kontrol odası ve veri merkezi altyapısı için temel nitelikler; enerji verimliliği, güç genişleme kapasitesi, optimize edilmiş taban alanı, optimize edilmiş soğutma sistemi, standartlaştırılmış güç blokları ve N+1 yedeklilik, uzaktan kontrol ve izlemedir

Üretim tesisleri ve endüstriyel kontrol odaları için temel nitelikler; sürekli çalışma, paralel yedek operasyon, galvanik izolasyon, sistem koruma derecesi, kısa devre ve aşırı yük kapasitesi, güvenlik, yangından koruma ve elektrik kontrol sistemine entegrasyondur

Üretim süreci sıralaması: Konfigürasyondan Siparişe

Üretim süreci sıralaması: Mühendislikten Siparişe

Ticari ve yarı endüstriyel UPS arasındaki temel fark

ABB ticari UPS

ABB PowerLine DPA

Çevresel özellikler

Kontrol odası temizdir ve sıcaklık ile nem HVAC tarafından kontrol edilir

Ne sıcaklık ne de nem kontrol edilir

Çalışma sıcaklığı aralığı: 40°C’ye kadar

Çalışma sıcaklığı aralığı: 45°C’ye kadar (güç azalması olmadan)

Nem: Su yoğunlaşması olmadan %0 – %95

Nem: Su yoğunlaşmasıyla %0 – %95

Hava kirleticiler yok

Hava kirleticiler: genellikle tozlu ve aşındırıcı

Mekanik UPS özellikleri

Giriş koruması: IP21’e kadar

Giriş koruması: IP42’ye kadar

Düşük toksisite ve düşük dumanlı kablo (isteğe bağlı)

Düşük toksisite ve düşük dumanlı kablo

Havalandırma: önden arkaya doğru izlenen fanlarla mecburi

Havalandırma: önden yukarı doğru izlenen ve yedekli fanlarla (N+1) mecburi

Çalışma ve bakım erişimi: önden erişim

Çalışma ve bakım erişimi: önden erişim

Elektrik özellikleri

Sistem güç aralığı: 10 kW – 5 MW

Sistem güç aralığı: 20 kVA – 120 kVA

Sistem konfigürasyonu:
– tekli
– paralel (N+1)

Sistem konfigürasyonu:
– tekli
– paralel (N+1)
– paralel-yedekli (tamamen ayrı %100 dereceli iki aynı UPS ünitesi)

Güç faktörü = 1

Güç faktörü > 0,9

Verimlilik > %96

Verimlilik > %90

Giriş galvanik izolasyonu yok

Giriş ve çıkış galvanik izolasyonu (isteğe bağlı)

UPS topolojisi: transformatörsüz

Giriş/aşırma işlemi/çıkış transformatörü genellikle galvanik izolasyon veya kademeli yükseltme/düşürme transformatörü için belirtilmiştir

Aşırı yükleme ve kısa devre UPS girişi koruması yok

Aşırı yükleme ve kısa devre UPS girişi koruması

Manuel baypas anahtarı

Manuel baypas anahtarı

UPS bataryası

Bağımsızlık: 5-60 dk

Bağımsızlık: 8 saate kadar

Batarya tipi: VLRA ve Ni-cd

Batarya tipi: VLRA ve Ni-cd

Dahili bataryalar (isteğe bağlı)

Harici bataryalar

Aşırı yükleme ve kısa devre batarya koruması

Aşırı yükleme ve kısa devre batarya koruması

Kontrol ve izleme

Dokunmatik ekranlı merkezi grafik kontrol paneli (isteğe bağlı)

Grafik ekranlı merkezi kontrol paneli, kontrol tuşları ve programlanabilir alarmlar ve göstergeler

Sabit giriş ve çıkış rölesi

Programlanabilir giriş ve çıkış rölesi

Bina yönetim sistemlerine entegrasyonu mümkün kılan ağ iletişim arayüzleri (SNMP, Modbus) (isteğe bağlı)

Elektrikli dijital sistemlere ya da SCADA sistemlerine entegrasyonu mümkün kılan ağ iletişim arayüzleri (SNMP, Modbus)

Ürün performansı

UPS tasarım ömrü: 10 yıla kadar

UPS tasarım ömrü: 15 yıla kadar

Uluslararası standart:
IEC-62040-1 Güvenlik
IEC-62040-2 Elektromanyetik Uyumluluk (EMC)
IEC-62040-3 Performans
IEC-62040-4 Çevresel hususlar

Uluslararası standart:
IEC-62040-1 Güvenlik
IEC-62040-2 Elektromanyetik Uyumluluk (EMC)
IEC-62040-3 Performans
IEC-62040-4 Çevresel hususlar

EN 50171 Merkezi Güç kaynağı sistemiyle uyumlu (isteğe bağlı)

UPS belgelendirme

Genel teknik veri sayfası, genel düzenleme, çalıştırma ve bakım kılavuzu

Proje bazında teknik veri sayfası, genel düzenleme, elektrik kablo bağlantıları, çalıştırma ve bakım kılavuzu
