Yüksek Sıcaklıklarda ve Yüksek Rakımlarda Yumuşak Yolverici Kullanımı

Yüksek Sıcaklıklarda ve Yüksek Rakımlarda Yumuşak Yolverici Kullanımı

    Ortam sıcaklığı, 24 saat boyunca yumuşak yolvericiyi çevresinde oluşan sıcaklığın ortalama değeridir. Çoğu yumuşak yolverici 40°C’ye kadar çalışma akımında herhangi bir azalma olmadan çalışabilir.
    Çalışma esnasında akımda herhangi bir düşme olmadan müsaade edilen ortam sıcaklığı yumuşak yolverici modeline göre değişiklik gösterebilir.Bu bilgiler üretici teknik kataloglarından mutlaka kontrol edilmelidir.

    ABB yumuşak yolvericiler 40°C üzerindeki ortamlarda çalışacaksa çalışma akımındaki düşüş aşağıdaki formülden hesaplanabilir:

    Ie azalma

    =

    Ie – (∆ T x Ie x 0.008)

    Ie azalma

    =

    Azalma sonrası maksimum çalışma akımı

    Ie

    =

    Yumuşak yolvericinin nominal akımı

    T

    =

    Sıcaklık farkı

    0.008

    =

    Azalma faktörü

    Örnek 1
    PSTX105 yumuşak yolvericimizin 48°C ortam sıcaklığında nominal çalışma akımının ne olduğunu hesaplayalım.

    • PSTX nominal akımı: 106 A ‘dir.
    • Ortam sıcaklığı: 48°C olursa
    • 40°C üzerinde °C başına %0,8 akım düşmesi için

    ∆ T= 48 – 40 °C = 8 °C ise

    Yeni akım= Ie – (∆ T x Ie x 0.008) = 106 – (8 x 106 x 0.008) = 99.2 A olur.

    Yani 48°C’de 106A nominal akım isteniyorsa bir büyük boy yumuşak yolverici kullanılması gerekmektedir. (Aynı sıcaklıkta PSTX142’nin yeni akımı 132,9A olduğundan dolayı PSTX142 uygundur.)

    Örnek 2

    PSTX300 yumuşak yolvericimizin 46°C’de nominal çalışma akımının ne olduğunu hesaplayalım.

    • PSTX nominal akımı: 300 A ‘dir.
    • Ortam sıcaklığı: 46°C olursa
    • 40°C üzerinde °C başına %0,8 akım düşmesi için

    ∆ T= 46 – 40 °C = 6 °C ise

    Yeni akım= Ie – (∆ T x Ie x 0.008) = 300 – (6 x 300 x 0.008) = 285.6 A olur.

    Yani 48°C’de 300A nominal akım isteniyorsa bir büyük boy yumuşak yolverici kullanılması gerekmektedir. (Aynı sıcaklıkta PSTX370’in yeni akımı 352,2A olduğundan dolayı PSTX370 uygundur.)

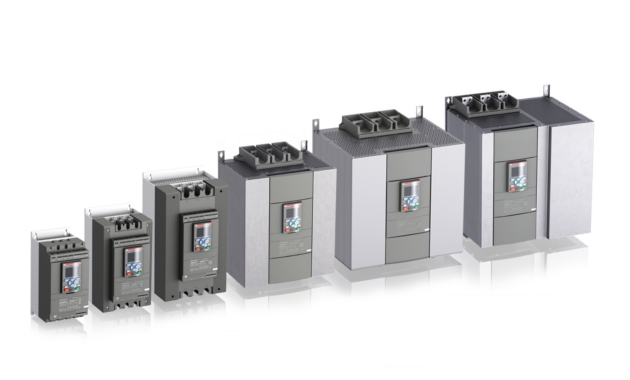

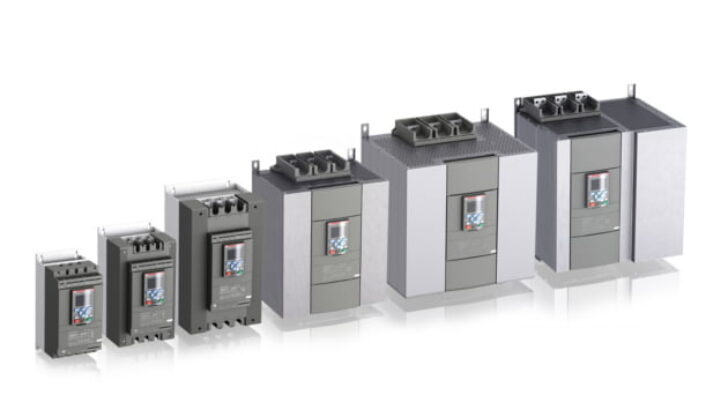

    PSTX_SizeABC ver1

    Yüksek rakımlarda yumuşak yolverici kullanılırken basınçtan dolayı soğutma azalacağından nominal akımda düşüş gözlenir. Çoğu markada 1000 m deniz seviyesinden yüksekliğe kadar akımda azalma olmadan yumuşak yolverici üniteleri çalışabilir.
    1000 m üzerinde aşağıdaki hesap yapılarak yeni nominal akım hesaplanabilir. Hesaplanan yeni değer neticesinde bir üst boy yumuşak yolverici kullanmak gerekebilir.
    % Ie = 100 – (( x – 1000) /150 )
    x = yumuşak yolvericinin bulunduğu yükseklik

    Aşağıdaki grafik yumuşak yolverici akım düşüşünü hesaplamada kullanılabilir.

    yumuşak yol verici grafik

    Örnek 3

    PSTX300 yumuşak yolvericimizin 2500 m deniz seviyesinden yükseklikte nominal çalışma akımının ne olduğunu hesaplayalım.

    % Ie = 100 – (( 2500 – 1000) /150 ) = 90
    Ie=300 x 0.9 = 270 A (yeni nominal akım)
    Bu da demek oluyor ki eğer deniz seviyesinden 2500 m yükseklikte 300A nominal akım elde edilmek isteniyorsa bir üst model yumuşak yolverici seçilmelidir. (2500 m yükseklikte PSTX370’in nominal akımı 333A olduğundan PSTX370 uygundur.)



    Ozan Gültekin
    ABB Alçak Gerilim Ürünleri Kontrol Ürünleri
    Pazarlama Uzmanı
