KUMANDA ELEMANLARI >VALFLER




Elektrik enerjisiyle çalışan elektromanyetik musluklara veya vanalara, solenoid valf adı verilir. Solenoid valfler, hava, gaz, su, yağ ve buhar gibi akışkanlar için kullanılırlar. Akışkanlara ait borular, solenoid valfe vidalanarak veya rakor somunla bağlanırlar.

Bir solenoid valf elektromıknatıs ve musluk olmak üzere iki kısımdan oluşur. Elektromıknatısın bobinleri düşük veya yüksek gerilimde, doğru veya alternatif akımda çalışacak şekilde çok çeşitli olarak yapılırlar.

Bobin içinde bulunan demir nüve, valfin diyaframıyla mekaniksel olarak bağlıdır. Demir nüve ve dolayısıyla diyafram bir yay ile aşağıya doğru bastırıldığından, solenoid valf normal durumda kapalı olur.



Solenoid valfin bobini şebekeye bağlandığında, demir nüve ve diyafram yukarıya çekilir. Valf açılır ve akışkan sol taraftaki girişten sağ taraftaki çıkışa geçmiş olur.

Solenoid valfler yalnız bir yön için normal olarak çalışırlar. Solenoid valfin sol tarafı çıkış ve sağ tarafı giriş olarak kullanılırsa, solenoid valf normal görevini yapamaz. Çünkü sağ taraftan gelen akışkan, bobinin enerjilenmediği normal durumda da yay basıncını yenerek diyaframı yukarıya iter ve valfin açılmasına neden olur.

Solenoid valfler iki ve üç yollu olmak üzere iki şekilde yapılırlar.

Şekilde görülen solenoid valf normal durumda kapalıdır. Bobin enerjilendiğinde, solenoid valf açılır. Valfler alttaki şekilde sembolize edilirler.




_________________________________________________


KUMANDA ELEMANLARI > TERMOSTATLAR





Katı, sıvı ve gazların sıcalık derecelerinin sabit tutulmasıyla kullanılan kumanda elemanlarına, termostat adı verilir.

Termostatlar elektrikli ısıtıcı veya soğutucuların bulundukları yerlerde kullanılırlar.

Bir termostat genellikle bimetal ve kontaklar olmak üzere iki kısımdan oluşur.

Isıtıldığında genleşme katsayıları farklı olan iki ince metal plaka birbirine yapıştırılarak bimetal elde edilir.

İki metal birbirine yapışık olduğundan çok uzayan metal kısa kalan metalin üzerine doğru eğilir. Termostadın bimetali ısındığında şekilde görüldüğü gibi bimetal sağa doğru bükülür.Bimetalin bu hareketi termostadda bir kontağı açar, başka bir kontağı kapatır.






Isı değişimlerini mekanik harekete çevirme, yalnız bimetal ile yapılmaz. Aşağıdaki şekilde görüldüğü gibi yüksek genleşme katsayılı sıvı ile doldurulmuş bir körük de aynı görevi yapar. Körük ince ve uzun boruyla küçük bir depoya bağlıdır. Bu elemanlar ve kontaklar termostadı oluşturur. Termostadın küçük deposu sıcaklığın denetleneceği yere konur.Küçük deponun bulunduğu yerdeki sıcaklık derecesi yükseldiğinde, küçük depodaki sıvı genleşir. Körüğün diyaframı yukarıya doğru genleşir. Termostadın kapalı kontağı açılır, açık kontağı kapanır. Soğumada da bu olayın tersi olur.İnce boru ve ucundaki küçük depo nedeniyle aşağıdaki termostada, kuyruklu termostat adı verilir.





Bazı termostatlarda metal kontaklar yerine civa tüplü kontaklar, düz bimetal yerine sarmal bimetal kullanılır. Cam tübün sağ ucu aşağıda olduğunda, civa bu tarafta bulunur ve civa kontak parçalarını birleştirir. Tübün sağ ucu yukarıya kalktığında, civa diğer uca kayar. Kontak parçalarının arası açılır. Böyle bir termostadın bulunduğu yerde sıcalık düşerse, sarmal bimetal toplanır. Termostat kontağı kapanmışsa açılır, açılmışsa kapanır. Kullanılış yerlerine göre termostatlar oda, su ve katı madde termostatları olmak üzere üç kısıma ayrılırlar.

Kullanılış yerlerine göre termostatlar oda, su ve katı madde termostatları olmak üzere üçe ayrılırlar.

Oda Termostatları : Oda sıcaklığının sabit tutulmasında kullanılan termostatlara denilir.

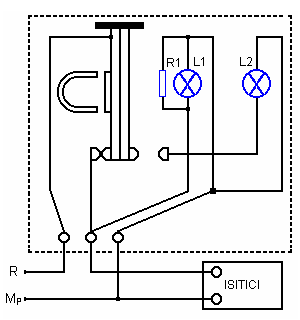

Örnek : Şekilde iki sinyal lambalı bir oda termostadının yapısı verilmiştir. Ortamın sıcaklık derecesi termostadın ayarlı olduğu sıcaklık derecesinin altına düştüğünde, termostadın sol taraftaki ana kontağı kapanır ve sağ taraftaki yardımcı kontağı açılır. Bu durumda ısıtıcı şebekeye bağlanır ve ortam ısınmaya başlar. Aynı anda (L1) sinyal lambası da yanar.

Ortam ısındıkça, bimetal sağa doğru kıvrılmak ister. Fakat sabit mıknatıs bimetali hemen bırakmaz.Bimetalde uygun değerde mekanik gerilme doğunca, bimetal sabit mıknatıstan ani olarak kurtulur.Kontaklar süratli olarak durum değiştirirler.Bu durumda ısıtıcı şebekeden ayrılır. (L1) sinyal lambası söner, (L2) sinyal lambası yanar. Isıtıcı devreden çıkınca, ortam soğumaya başlar.Ortamın sıcaklık derecesi termostadın ayarlı olduğu sıcaklık derecesinin altına düştüğünde, bimetal sola doğru kıvrılmaya başlar. Biraz sonra sabit mıknatıs bimetali kendine çeker.

Kontaklar yine ani olarak durum değiştirirler. Isıtıcı tekrar şebekeye bağlanır. (L2) sinyal lambası söner, (L1) sinyal lambası yanar. Termostatdaki sabit mıknatıs kontakların hızlı açılıp kapanmalarını sağladığı halde, önemli sakınca yaratır.Örneğin termostat 23C'ye ayarlanmışsa, sabit mıknatıs bimetali bu sıcaklıkta çeker.Isıtıcı devreye girer ve ortam ısınmaya başlar. Bimetalin sabit mıknatıstan kurtulması için daha büyük bir kuvvet gerekir. Bu kuvvet, ortamın veya termostadın sıcaklık derecesi 33C'ye çıktığında doğar. Bu durumda da ortam arzulanmayacak kadar fazla ısınmış olur. Yani termostat 23C'de kontağını kapatır, 33C'e kontağını açar. Termostadın açma ve kapama sıcaklık dereceleri arasındaki bu fark, termostadın diferansiyeli adı verilir.



Termostatda diferansiyeli küçültmek için, termostadın içine yapay ısı artışı sağlayan (R1) direnci konur. Termostadın ana kontağı kapanıp ısıtıcı devreye girdiğinde, (R1) direnci de şebekeye bağlanır.Ortam sıcaklığı 25C'ye geldiğinde, (R1) direncinin sağladığı ısı termostadın içindeki sıcaklık 33C'ye yükselir. Bimetal sabit mıknatıstan kurtulur ve devre açılır. Böylece termostadın açma ve kapama sıcaklıkları arasındaki fark (Diferansiyel) 2C'ye düşmüş olur. Diferansiyelin çok küçük olması da, sistemin sık sık çalışıp durmasına neden olduğundan arzu edilmez.

Su Termostatları : Su ve yağ gibi sıvıların sıcaklık derecelerinin sabit tutulmasında kullanılan termostatlara, su termostadı adı verilir. Su termostadlarının yapısı oda termostatlarının yapısına çok benzer. Su termostatlarında ısı değişimlerini mekanik harekete çevirme, düz veya sarmal bimetal ya da sıvı doldurulmuş körükle yapılır. Su termostatlarında da metal veya civa tüplü kontalar kullanılır.

Su termostatlarının düz ve ters olmak üzere iki çeşidi vardır. Düz çalışan termostatlar, sıcaklık derecesi düştüğünde kontaklarını kapatırlar. Sıcaklık derecesi yükselince de kontaklarını açarlar. Düz çalışan su termostatları, sıcaklık derecesinin belirli bir değerden daha yukarıya çıkmaması gereken yerlerde kullanılırlar. Ters çalışan termostatlar, sıcaklık derecesi yükselince kontaklarını kapatırlar. Sıcaklık derecesi düşünce de kontaklarını açarlar. Ters çalışan termostatlar, sıcaklık derecesinin belirli bir değerin altına düşmesinin istenmediği yerlerde kullanılırlar. Genellikle düz çalışan termostatlar ısıtıcılarda, ters çalışan termostatlar ise soğutucularda kullanılırlar.

Katı Madde Termostatları : Termostatlar, katı maddelerin sıcaklık derecelerinin denetiminde de kullanılabilirler.Örneğin generatörlerde sargıların ve yatakların sıcaklık dereceleri termostatlarla denetlenebilir. Bu gibi yerlerde kullanılan termostatlar, ya kullanıldıkları yerin sıcaklık derecesini sabit tutarlar veya sıcaklık derecesinin yükseldiğini ilgililere bir bildirim aygıtı ile duyururlar. Katı maddelerin sıcaklık derecelerinin denetiminde kullanılan termostatlar, genellikle kapalı yapılırlar. Bu termostatlar kullanılacakları yere uyan bir yapıya sahiptirler.

_________________________________________________


KUMANDA ELEMANLARI > PAKET ŞALTERLER

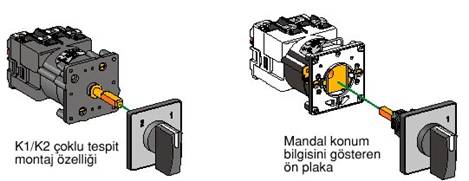

Bir eksen etrafında döndürülebilen, arka arkaya dizilmiş birçok dilimden oluşan ve çok konumlu olan şalterlere, paket şalter adı verilir. Elektriksel aygıtlara otomatik olarak kumanda etmek, her zaman ekonomik olmaz. Bu nedenle ufak güçlü ve basit aygıtların çalıştırılmaları, daha çok paket şalterlerle yapılır. Paket şalterler, kumanda devrelerinde butonların yerine de kullanılabilirler.

Paket şalterler, arka arkaya dizilmiş ve paketlenmiş birçok dilimden oluşur. Her dilimde bir, iki, üç veya dört kontak bulunur. Arzulanan kontak sayısını elde etmek için, uygun sayıda dilim arka arkaya dizilir. Böylece paket şalterlere istenildiği kadar kontak konabilir. Paket şalterlerin kumandası, üzerlerinde bulunan kolu çevirmekle yapılır. Bu kol çevrildiğinde, paket şalterin kontakları açılır ve kapanırlar. Kol azar azar dönecek şekilde yapılırsa, paket şalter çok konumlu olabilir. Çok konumlu paket şalterlerle karmaşık kumanda problemleri çözülebilir.



Üç komulu bir paket şalterin yapısı ve çalışması şekildeki gibidir. Bu animasyonda paket şalterin yalnız bir dilimi gösterilmiştir. Paket şalterde her dilimi sabit ve hareketli parçalar olmak üzere iki kısımdan oluşur. Sabit parça üzerine kontaklar yerleştirilir. Bir eksen etrafında dönen hareketli parça ise, girintili ve çıkıntılı biçimde yani eksantrik olarak yapılır. Eksantrik parça üzerindeki girinti ve çıkıntılar, kontakların açılıp kapanmasını sağlarlar.



Paket şalterin konumlarını animasyonda görebilirsiniz. Şalterin (0) konumunda (1-2) ve (5-6) nolu kontaklar açık, (3-4) nolu kontak ise kapalıdır. Dönen eksantrik parça üzerindeki çıkıntılar, kontakların pimlerini dışarıya doğru iterler. Bu nedenle çıkıntıların karşılarında bulunan kontaklar açık olurlar. Eksantrik parça girintilerinin karşısında bulunan kontaklardaki yaylar, pimleri içeriye doğru iterler. Girintilerin karşılarında bulunan kontakların kapanmasını sağlarlar.

Paket şalter (1) konumuna çevrildiğinde, şekildeki gibi (1-2) ve (5-6) nolu kontaklar kapanır. Çünkü bu kontakların pimleri dönen eksantrik parçadaki girintilerin karşısına gelir. Yaylar kontakların kapanmasına neden olur. Dönen eksantrik parça üzerindeki çıkıntı (3-4) nolu kontağın pimini dışarıya iter ve bu kontak açılır.

Paket şalter (2) konumuna çevrildiğinde, şekilde görüldüğü gibi (3-4) nolu kontak kapanır. Çünkü bu kontağın pimi dönen eksantrik parça üzerindeki girintinin karşısına gelir ve yay bu kontağın kapanmasına neden olur. Paket şalterin (2) konumunda (1-2) ve (5-6) nolu kontaklar gene kapalı kalırlar. Bu kontakların pimleri dönen eksantrik parçadaki girintilerin karşısına gelir. Yaylar bu kontakların kapanmasına neden olur.

Paket şalterin (1) ve (2) konumlarında, (1-2) ve (5-6) nolu kontaklar hep kapalı kalır. Bunlardan (1-2) nolu kontak, (1) konumundan (2) konumuna geçerken hiç açılmaz yani durumunu aynen korur. Halbuki (5-6) nolu kontak (1) konumundan (2) konumuna geçerken, dönen eksantrik parçadaki çıkıntı nedeniyle önce açılır, sonra tekrar kapanır.

Standart paket şalterler şunlardır;

0 - 1 (On-Off)

Animasyonu görmek için tıklayınız...

0 - 1 - Start (Tek Fazlı Asenkron Motora Yol Verme)

Animasyonu görmek için tıklayınız...




1 - 0 - 2 (Dönüş Yönü Değiştirme)




Animasyonu görmek için tıklayınız...

0 - 1 - 2 (Çift Devirli Yol Verme)

Animasyonu görmek için tıklayınız...



0 - Yıldız - Üçgen

İki kontaklı animasyonu görmek için tıklayınız...

Üç kontaklı animasyonu görmek için tıklayınız...




ÖRNEKLER

1) Paket şalter ile sinyal lambalarının kontrolü

Bu devrelerin her ikisinde de aşağıda yapısı ve çalışması açıklanan üç konumlu ve üç kontaklı yaylı paket şalter kullanılmıştır. Bu paket şalter ile üç sinyal lambasının kumandası yapılmaktadır. Paket şalterler elektrik devrelerinde aşağıdaki şekilde gösterilirler.

Paket şalterin (0) konumunda (3-4) nolu kontak kapalı olduğundan, yalnız (L2) lambası yanar. (0) konumunda (L1) ve (L3) lambaları sönük kalırlar.

Paket şalter (1) konumuna çevrildiğinde, (3-4) nolu kontak açılır, (1-2) ve (5-6) nolu kontaklar kapanır. Yanan (L2) lambası söner, sönük olan (L1) ve (L3) lambaları yanarlar.

Paket şalter (2) konumuna çevrildiğinde , (3-4) nolu kontak kapanır. Sönük olan (L2) lambası yanar. Paket şalterin (2) konumunda (1-2) ve (5-6) nolu kontaklar kapalı kaldıklarından, (L1) ve (L3) lambaları yanmaya devam ederler.

(1-2) nolu kontak (1) konumundan (2) konumuna geçerken açılmayacağından, (L1) lambası bu geçiş anında sönmez. Halbuki (5-6) nolu kontak (1) konumundan (2) konumuna geçerken ilk önce açılır, sonra tekrar kapanır. Bu nedenle geçiş anında (L3) lambası önce söner, sonra tekrar yanar. (2) konumundan (1) konumuna çizilmiş olan ok, paket şalterin yaylı olduğunu gösterir.

Paket şalter (2) konumuna çevrildikten sonra serbest bırakılırsa, o konumda kalmaz ve (1) konumuna döner.

2) Üç fazlı bir asenkron motora yıldız-üçgen paket şalterle yol verilmesi

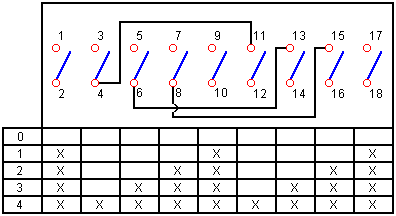

Çok kontaklı ve çok konumlu bir paket şalterin bağlantı şemasını ilk örnekte olduğu gibi çizmek oldukça güçtür. Bu gibi durumlarda paket şalterin kontaklarıyla bağlantı şeması en basit şekilde çizilir. Kontakların açılıp kapanmaları ayrı bir diyagramla gösterilir.

Şekilde üç fazlı bir asenkron motora yıldız-üçgen paket şalterle yol verilmesine ait bağlantı şeması verilmiştir. Bu bağlantıda üç konumlu ve sekiz kontaklı bir paket şalter kullanılmıştır.

Paket şalterde bulunan kontakların açılıp kapanmaları yukarıda görülmektedir. Paket şalterin (0) konumunda bütün kontaklar açıktır. Paket şalter (1) konumuna çevrildiğinde, diyagramdan görüleceği üzere (M) ve (A) kontakları kapanır. Güç devresinde kapanan (M) ve (A) kontakları, motoru yıldız olarak şebekeye bağlar. Böylece asenkron motor yol almaya başlar.

Bir süre sonra paket şalter (2) konumuna çevrilir. Paket şalterin bu konumunda (M) kontakları gene kapalı kalır. Yalnız (A) kontakları açılır ve kısa bir süre sonra (B) kontakları kapanır. Güç devresinde kapanan (B) kontakları motoru üçgen bağlar.

Böylece asenkron motor yol almış ve üçgen çalışmaya başlamış olur.

3) Rotoru sargılı bir asenkron motora paket şalterle yol verilmesi







Şekilde rotoru sargılı bir asenkron motora paket şalterle yol verilmesine ait bağlantı şeması verilmiştir. Bu bağlantıda beş konumlu ve dokuz kontaklı bir paket şalter kullanılmıştır.

Asenkron motor devresine üç kademe yol verme direnci bağlanmıştır. Paket şalter (0) konumundayken bütün kontaklar açıktır. Paket şalter (1) konumuna çevrildiğinde diyagramdan görüleceği üzere (M) kontakları kapanır.

Yandaki şekilde görülen güç devresinde (M) kontakları kapanınca, rotor devresinde üç kademe direnç bağlı iken, motor yol almaya başlar. Bir süre sonra paket şalter (2) konumuna çevrilir. Diyagramdan görüleceği üzere, şalterin bu konumunda (M) kontakları kapalı kalırken, ayrıca (A) kontakları da kapanır.

Güç devresinde kapanan (A) kontakları, dirençlerin birinci kademesini kısa devre ederler. Motorun devir sayısı yükselmeye devam eder. Bir süre sonra paket şalter (3) konumuna çevrilir. Paket şalterin bu konumunda (M) ve (A) kontakları kapalı kalır. Ayrıca (B) kontakları da kapanır.

Güç devresinde kapanan (B) kontakları, dirençlerin ikinci kademesini kısa devre ederler. Motorun devir sayısı artmaya devem eder. Bir süre sonra da paket şalter (4) konumuna çevrilir. Paket şalterin bu konumunda (M), (A) ve (B) kontakları kapalı kalır. Ayrıca (C) kontakları da kapanır.

Güç devresinde kapanan (C) kontakları, dirençlerin üçüncü kademesini kısa devre ederler. Böylece rotor dirençlerinin hepsi devreden çıkarılmış ve motora yol verilmiş olur.

Devreye ait ilgili animasyonu görmek için tıklayınız...



_________________________________________________


HAREKET SİSTEMLERİ

Bir motor, yol alma anında kendisine, devresine ve şebekeye zarar vermeyecek büyüklükte akım çekiyorsa, böyle bir motor direkt olarak şebekeye bağlanabilir.




Yukarıdaki şekilde verilen bir şönt motorun ve bir asenkron motorun direkt olarak şebekeye bağlanması için, M kontaklarının kapanması gerekir. Devreye bağlanan bu motorlar M kontakları açılıncaya kadar çalışmaya devam ederler.

M kontakları açılınca, çalışan motorlar durur. M kontaklarını açıp kapayacak M kontaktör bobini, devreye çeşitli şekillerde bağlanabilir. Ayrıca M kontakları kısa veya uzun süre kapatılarak, motorların kesik veya sürekli çalışması sağlanabilir. Bu bölümde kesik ve sürekli çalıştırma, paket şalterle, butonla ve uzaktan kumanda yöntemleri anlatılacaktır.


HAREKET SİSTEMLERİ > KESİK VE SÜREKLİ ÇALIŞTIRMA


Bazı hareketli aygıtlarda (iş tezgahlarında ve vinçlerde) motorların hem sürekli ve hem de kesik olarak çalıştırılmaları istenebilir. Bir motorun kesik çalıştırılmasına, genellikle hareket eden parçanın durumunu ayarlamak için ihtiyaç duyulur.

Örnek 1 : Güç ve kumanda devresinde tek kontaktör olan kesik ve sürekli çalıştırma devresi

Şekilde motorları kesik ve sürekli çalıştırabilecek bir kumanda devresi görülmektedir. Bu devrede Başlatma butonuna basıldığında, M kontaktörü enerjilenir. Güç devresinde normalde açık M kontakları kapanır. Kumanda devresinde kapanan M kontağı, Başlatma butonunu mühürler. Durdurma butonuna basılıncaya kadar M kontaktörü ve motor sürekli olarak çalışır.





Animasyonu görmek için tıklayınız...


Aynı devrede kesik çalıştırma butonuna basıldığında, R fazından gelen akım durdurma butonundan ve kesik çalıştırma butonunun alt kontaklarından geçerek, M kontaktörünü enerjilendirir. Güç devresinde M kontakları kapanır ve motor direkt olarak şebekeye bağlanır. M kontaktörünün ve motorun çalışması, kesik çalıştırma butonuna basıldıkça devam eder.

Motor sürekli çalışırken, Kesik Çalıştırma butonuna basılırsa, kumanda devresi kesik çalıştırma görevi yapmaya başlar. Motor kesik çalıştırılırken, kumanda devresinde M mühürleme kontağı da kapanır. Kesik Çalıştırma butonu ani olarak serbest bırakıldığında, M mühürleme kontağı açılmadan, Kesik Çalıştırma butonunun üst kontakları kapanabilir. Bu durumda motor sürekli çalışmaya başlar. Motorun durması beklenirken çalışmaya devam etmesi, bu devrenin önemli bir sakıncasıdır.


Örnek 2 : Güç ve kumanda devresinde çift kontaktör olan kesik ve sürekli çalıştırma devresi





Animasyonu görmek için tıklayınız...


Örnek 1'deki kumanda devresinde bulunan sakınca, bir rölenin eklendiği yandaki şekilde görülmez. Burada A küçük güçlü, M ise büyük güçlüdür.

Şekilde verilen kumanda devresinde başlatma butonuna basıldığında, R fazından gelen akım durdurma, Kesik Çalıştırma ve Başlatma butonlarından geçerek, A rölesini enerjilendirir. Kapanan A1 kontağı Başlatma butonunu mühürler. Kapanan A2 kontağı ise M kontaktörünü enerjilendirir. Güç devresinde M kontakları kapanır ve motor direkt olarak şebekeye bağlanır.

Durdurma butonuna basılıncaya kadar, motor sürekli olarak çalışır. Motor dururken veya çalışırken Kesik Çalıştırma butonuna basılırsa, motor kesik çalışmaya başlar. Bu durumda R fazından gelen akım, Durdurma butonundan ve Kesik Çalıştırma butonunun alt kontaklarından geçerek, M kontaktörünü enerjilendirir. Güç devresinde M kontakları kapanır ve motor direkt olarak şebekeye bağlanır. Kesik Çalıştırma butonuna basıldıkça, motor çalışmaya devam eder. Kesik Çalıştırma butonu ani olarak serbest bırakılsa bile, çalışan motor hemen durur.


HAREKET SİSTEMLERİ > PAKET ŞALTERLE KUMANDA

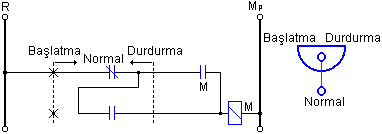

Örnek 1 : Bu örnekte kalıcı paket şalterle yapılan bir kumanda devresi verilmiştir. Paket şalterin çalışma ve durma olmak üzere iki konumu vardır.




Güç devresi




Kumanda devresi




Kontak tablosu


Durma konumunda paket şalterin kontağı açıktır.Paket şalterin kolu çalışma konumuna getirildiğinde, paket şalterin kontağı kapanır. M kontaktörü enerjilenir. Güç devresinde M kontakları kapanır ve motor direkt olarak şebekeye bağlanır. Paket şalterle yapılan bu kumanda devresi, kalıcı butonlarla yapılan kumanda devrelerinin özelliğine sahiptir.


Animasyonu görmek için tıklayınız...

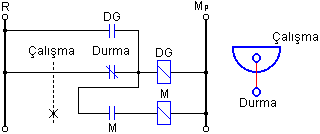

Örnek 2 : Alttaki şekilde bir kalıcı paket şalterle yapılan kumanda devresi verilmiştir. Bu paket şalterin de çalışma ve durma olmak üzere iki konumu vardır. Bu kumanda devresinde bir de DG düşük gerilim rölesi kullanılmıştır. Paket şalter durma konumundayken, R fazından gelen akım şalterin üst kontağından geçerek DG düşük gerilim rölesinden devresini tamamlar. G düşük gerilim rölesi enerjilenir ve kumanda devresinde bulunan DG kontağını kapatır.



Güç devresi



Kumanda devresi



Kontak tablosu


Animasyonu görmek için tıklayınız...


Paket şalterin kolu çalışma konumuna çevrildiğinde, şalterin üst kontağı açılır ve alt kontağı kapanır. R fazından gelen akım DG kontağından geçerek DG düşük gerilim rölesi üzerinden devresini tamamlar. Böylece DG düşük gerilim rölesi sürekli olarak çalışır.

DG kontağından geçen akımın bir kısmı, paket şalterin alt kontağından da geçerek M kontaktörünü enerjilendirir. Güç devresinde M kontakları kapanır. Motor şebekeye direkt olarak bağlanır. Motorun çalışması, şalter kolu durma konumuna getirilinceye kadar devam eder. Motor çalışırken Şebeke gerilimi düşer veya kesilirse, çalışan DG rölesi ve M kontaktörü açılır. Çalışan motor durur. Normal gerilim tekrara geldiğinde, şalterin üst kontağı ve DG kontağı açık olduğundan , DG rölesi ve M kontaktörü enerjilenemez.

Motoru tekrar çalıştırmak için, şalter kolu önce durma konumuna getirilir. Sonra tekrar çalışma konumuna çevrilir. Yani kumanda devresi, ani temaslı butonlarla yapılan kumanda devrelerinin özelliğini taşır.

Örnek 3 : Şekilde yaylı paket şalterle yapılan bir kumanda devresi verilmiştir. Bu devrede kullanılan paket şalterin başlatma, normal ve durdurma olmak üzere üç konumu vardır. Şalter kolu başlatma veya durdurma konumlarına çevrilirse, kol çevrildiği durumda kalmaz. Bir yay, kolun normal konumuna dönmesini sağlar.




Güç devresi



Kumanda devresi



Kontak tablosu

Animasyonu görmek için tıklayınız...

Paket şalterin kolu başlatma konumuna getirildiğinde, şalterin üst ve alt kontakları kapanır. R fazından gelen akım her iki şalter kontağından geçerek, M kontaktörünü çalıştırır.

Paket şalterin kolu serbest bırakıldığında, kol normal konumuna döner. Bu durumda şalterin üst kontağı kapalı kalır, alt kontağı açılır. R fazından gelen akım şalterin üst kontağından ve kapanmış M mühürleme kontağından geçerek, M kontaktörünü sürekli olarak çalıştırır. Güç devresinde M kontakları kapanır. Motor şebekeye bağlanır.

Paket şalterin kolu durdurma konumuna çevrilinceye kadar motor çalışmaya devam eder. Kol durdurma konumuna çevrildiğinde, şalterin her iki kontağı açılır. M kontaktörünün enerjisi kesilir ve motor durur. Yani kumanda devresi, ani temaslı butonlarla yapılan kumanda devrelerinin özelliğine sahiptir.


HAREKET SİSTEMLERİ > BUTONLA KUMANDA

Motorların direkt başlatılmalarında butonlar daha çok kullanılırlar. Butonlarla yapılan kumanda devrelerinin çeşitleri, çalışmaları ve özellikleri aşağıdaki kısımlarda açıklanacaktır:

Örnek 1 : Şekilde kalıcı butonlarla yapılan bir güç ve kumanda devresi görülmektedir. Bu devrede kullanılan butonların arasında mekanik bir bağ vardır. Bağı sağlayan kol A noktası etrafında dönebilir.

Güç devresi



Kumanda devresi



Bu devrede başlatma butonuna basıldığında, bu buton ve mekanik bağ nedeniyle durdurma butonu kapanır. M kontaktörü çalışır. Güç devresinde M kontakları kapanır.

Motorlar direkt olarak devreye bağlanır. Durdurma butonuna basılınca, durdurma butonu mekanik bağ nedeniyle başlatma butonu açılır. M kontaktör bobininin akımı kesilir. Çalışan motor durur. Kalıcı butonlarla yapılan devrede M kontaktörü çalışırken şebeke gerilimi düşer veya kesilirse, M kontaktörü açılır ve motor durur. Normal gerilim tekrar geldiğinde, başlatma ve durdurma butonları durumlarını koruduklarında, M kontaktörü tekrar çalışır. Bu özelliği nedeniyle kalıcı butonlar pompalar, kompresörler, aspiratörler ve vantilatörlerin kumanda devrelerinde kullanılır.

Animasyonu görmek için tıklayınız...


Örnek 2 : Şekilde ani temaslı butonlarla yapılan bir kumanda devresi görülmektedir. Bu devrede kullanılan butonların her ikisi de yaylıdır. Ani temaslı bir buton basılıp serbest bırakılırsa, yay butonun normal konumuna dönmesini sağlar. Motor devreye direkt olarak bağlanır.

Güç Devresi



Kumanda Devresi




Devrede başlatma butonuna basıldığında, M kontaktörü enerjilenir. M kontakları kapanır ve kumanda devresinde bulunan normalde açık M kontağına, mühürleme kontağı adı verilir. M kontaktörü çalışınca, mühürleme kontağı da kapanır. Başlatma butonu serbest bırakılınca, M kontaktörünün bobin akımı kendi kontağı üzerinden devresini tamamlar. Bu nedenle motorların sürekli çalışması için, başlatma butonuna devamlı olarak basmak gerekmez.

Durdurma butonuna basıldığında, M kontaktör bobininin akımı kesilir. Güç devresinde M kontakları açılır ve çalışan motor durur. Normal gerilim tekrar geldiğinde, başlatma butonu ve M mühürleme kontağı açık olduğundan, M kontaktörü çalışmaz. Devrenin bu özelliği nedeniyle ani temaslı butonlar genellikle iş tezgahlarının kumandasında kullanılırlar.

Animasyonu görmek için tıklayınız...


HAREKET SİSTEMLERİ > UZAKTAN KUMANDA


Motorlar birden fazla başlatma butonuyla çalıştırılıp, birden fazla durdurma butonuyla durdurulursa, böyle bir çalışmaya uzaktan kumanda adı verilir.

Uzaktan kumanda devrelerinde durdurma butonları birbirine seri, başlatma butonları birbirine parelel bağlanırlar. Böyle bir devrede başlatma butonlarından birine basıldığında, R fazından gelen akım durdurma butonlarından ve basılmış olan başlatma butonunu geçerek, M kontaktörünü enerjilendirir. M kontağı kapanır ve başlatma butonlarını mühürler. Güç devresinde kapanan M kontakları, motoru direkt olarak şebekeye bağlar. Diğer bir başlatma butonuna basılırsa, kumanda devresi tekrar aynı şekilde çalışır. Yani M kontaktörü enerjilenir ve motor çalışmaya başlar.

Güç devresi



Kumanda Devresi




Animasyonu görmek için tıklayınız...

Çalışan motoru durdurmak için, durdurma butonlarından birine basılır. Bu durumda M kontaktörünün enerjisi kesilir. Güç devresinde kapanmış olan M kontakları açılır ve motor durur. Paket şalterlerle de motorların uzaktan kumandası yapılabilir. Yalnız kalıcı paket şalterler uzaktan kumanda devrelerinde kullanılamazlar.



DÖNÜŞ YÖNÜ DEĞİŞTİRME






Doğru akım motorlarının dönüş yönünü değiştirmek için, bağlantıda endüvi veya uyartım sargısının uçları değiştirilir. Kumanda devrelerinde genellikle endüvi uçları değiştirilerek, motorun dönüş yönü değiştirilir. Böylece motorun maksimum momentle yol alması sağlanmış ve kontaklardaki arkın çok büyümesi önlenmiş olur.

Bir doğru akım motorunun maksimum momentle yol alması için, motorun uyartım sargısı şekilde olduğu gibi direkt olarak şebekeye bağlı tutulur.

(I) ve (G) kontaklarıyla da endüvi uçları, dolayısıyla endüviden geçen akımın yönü değiştirilir. Böyle bir devrede (I) kontakları kapandığında, akım endüviden yukarıdan aşağıya doğru geçer.

Motor ileri yönde döner. Motorun dönüş yönü, (I) kontaklarının açılması ve (G) kontaklarının kapanmasıyla değiştirilir.

(G) kontakları kapanınca, akım endüviden aşağıdan yukarıya doğru geçer. Motor geri yönde döner. Endüvi uçları veya endüviden geçen akımın yönü değişince, motorun dönüş yönü değiştirilmiş olur. Bir fazlı asenkron motorların dönüş yönünün değiştirilmesi, ana ve yardımcı sargının uçlarını değiştirmekle sağlanır. Böyle bir devrenin şeması yandaki şekilde verilen doğru akım motorunun güç devresine çok benzer.




Üç fazlı asenkron motorların dönüş yönünü değiştirmek için, motora giden iki fazın yerini değiştirmek gerekir.

Yandaki şekilde verilen üç fazlı asenkron motor devresinde (I) kontakları kapandığında, üç faz motora (R), (S), (T) sırasıyla bağlanır ve motor ileri yönde döner.

Aynı devrede (I) kontakları açılıp (G) kontakları kapandığında, motora bağlanan fazların sırası (T), (S), (R) olur. Motor geri yönde döner.

Gerek doğru ve gerekse alternatif akım devrelerinde dönüş yönü değiştirilirken, (I) ve (G) kontaklarının çok kısa bir süre beraberce kapalı kalmaları, kısa devreye neden olur. Bir kısa devre ise devrenin çeşitli yerlerinde büyük zararlara yol açar. Dönüş yönünün değiştirilmesinde bir kısa devreyi önlemek için, üç çeşit kilitleme kullanılır. Bunlar bölüm başlığı altındaki kısımlarda ayrı ayrı açıklanacaktır.


DÖNÜŞ YÖNÜ DEĞİŞTİRME > MEKANİK KİLİTLEME



Kumanda devrelerinde mekanik kilitleme, şekilde görüldüğü gibi kontaktör bobinlerini birbirine bağlayan kesik çizgilerle gösterilir.

İki kontaktörün paletleri bir eksen etrafında dönebilen bir çubukla birbirine bağlanırsa, bu bağlantıya mekanik kilitleme adı verilir.

Mekanik kilitlemeli kontaktörlerde her iki kontaktöre ait kontaklar aynı anda kapanamazlar. Bu nedenle mekanik kilitlemeli devrelerde bir kısa devre meydana gelmez.

Hatta kısa devre nedeniyle bir kontaktörün kontakları kaynamışsa, diğer kontaktör enerjilendiğinde birbirine yapışmış olan kontakları açar.

Eğer yapışmış kontakları açamazsa, kendi kontaklarını kapayamaz. Böylece her iki kontaktöre ait kontakların beraberce kapalı kalmaları ve bir kısa devreye neden olmaları önlenmiş olur. Bu özellik mekanik kilitlemenin en büyük üstünlüğüdür.

Mekanik kilitleme genellikle doğru akımda çalışan kontaktörlerde kullanılır.

Sakıncalı olduğu halde mekanik kilitlemenin alternatif akımda çalışan kontaktörlerde de kullanıldığı görülür.

Yandaki şekil , motoru ileri yönde döndürecek bir (I) kontaktörünün enerjili durumunu göstermektedir.

Doğru akımla beslenen bir kumanda devresinde (I) kontaktörü çalışırken (G) kontaktörü enerjilenirse, (G) kontaktörü paletini çekip kontaklarını kapatamaz. Çünkü (G) kontaktörünün paleti demir nüvesinden uzakta bulunur.

Bu nedenle (G) kontaktörünün paletini çekme kuvveti, (I) kontaktörünün paletini





G) kontaktörü kontaklarını kapatıp dönüş yönünü değiştiremez. Alternatif akımla beslenen bir kumanda devresinde (I) kontaktörü çalışırken (G) kontaktörü enerjilenirse, bu kontaktör de paletini çekip kontaklarını kapatamaz.

Ayrıca manyetik devresi açık kaldığından, bobin empedansı çok düşer. Bobin fazla akım çeker ve yanar.

Kumanda devrelerinde mekanik kilitleme kontaktör bobinlerini birbirine bağlayan kesik çizgilerle gösterilir.

ÖRNEKLER

1) Butonlarla dönüş yönünün değiştirilmesi



Şekilde butonlarla yapılan ve dönüş yönünün değiştirilmesinde kullanılan bir bağlantı şeması verilmiştir. Bu bağlantıda ileri butonuna basıldığında, (I) kontaktörü enerjilenir. Güç devresinde (I) kontakları kapanır. Motor ileri yönde döner. Kumanda devresinde kapanan (I) kontağı, ileri butonunu mühürler.

Güç devresi



Kumanda devresi.




Durdurma butonuna basılıncaya kadar, motor ileri yönde sürekli çalışır. Motor ileri yönde dönerken geri butonuna basılırsa, (G) kontaktörü enerjilenir. Fakat paletini çekip kontaklarını kapatamaz. Böylece güç devresinde doğacak bir kısa devre önlenmiş olur. Motorun dönüş yönünü değiştirmek için ilk önce durdurma butonuna, sonra da geri butonuna basmak gerekir.

2) Kalıcı paket şalterle dönüş yönünün değiştirilmesi


Şekilde kalıcı paket şalterle dönüş yönünün değiştirilmesine ait bir bağlantı şeması verilmiştir. Bu devrede kullanılan paket şalter, üç kontaklı ve ileri, normal, geri olmak üzere üç konumludur.

Güç devresi




Kumanda devresi




Kontak tablosu





Paket şalterin normal konumunda (DG) düşük gerilim rölesi sürekli olarak çalışır ve (DG) kontağı kapalı kalır. Şalter kolu ileri konumuna çevrildiğinde, (DG) kontağından ve kapanan şalter kontağından geçen akım, (I) kontaktörünü enerjilendirir. Güç devresinde (I) kontakları kapanır. Motor ileri yönde döner.

Motorun geri yönde dönmesi istendiğinde, şalter kolu geri konumuna çevrilir. Bu durumda (DG) kontağı ve kapanan şalter kontağından geçen akım, (G) kontaktörünü enerjilendirir. Güç devresinde (G) kontakları kapanır. Motor geri yönde döner.

Paket şalterin kontakları aynı anda kapalı kalamazlar. Bu nedenle şekildeki devrede mekanik kilitlemeye gerek olmadığı düşünülebilir. Halbuki bobin akımı kesilen bir kontaktörün kontakları, yapışma ve sıkışma nedeniyle açılmayabilir. Bu durumda diğer kontaktörün kontakları kapanırsa, güç devresinde bir kısa devre meydana gelir. Şekilde kontaktörler arasındaki mekanik kilitleme, bu kontaktörlere ait kontakların aynı anda beraberce kapalı kalmasına engel olur. Dolayısıyla güç devresinde doğabilecek bir kısa devre önlenir.

Şekilde kullanılan (DG) düşük gerilim rölesi, düşük gerilime karşı koruma yapar. Yani motor bir yönde çalışırken, şebeke gerilimi kesilir ve tekrar gelirse, motorun çalışmasına engel olur.

Kaynak:
http://marmara.edu.tr

Otomatik sigorta bulunduğu devreyi yüksek akım ve kısa devre akımlarından koruyan bir anahtarlama elamanıdır.
Topraklama ölçümü ister endüstriyel bir tesis ister bir ofis binası olsun her işletme için kritik bir öneme sahiptir.
KUMANDA ELEMANLARI > BUTONLAR


Elektrik akımının geçip geçmemesini, yön değiştirmesini sağlayan elemanlardır. Bu elemanların kontaklarından akım geçer. Normalde açık kontaklı bir anahtardan akım geçmez. Butona basarak kontak kapandığında akım geçebilir. Normalde kapalı kontaklı bir elemandan akım geçer. Butona basarak kontak açıldığında akım geçişi durur.

Yapılarına Göre Butonlar

_________________________________________________
1- Normalde Açık Kontaklı Buton :





Bu elemana kısaca başlatma (start) butonu adı verilebilir. Butona basıldığında kontak kapanarak devre tamamlanır. Buton serbest bırakıldığında ise kontak tekrar eski konumuna döner.




_________________________________________________

2- Normalde Kapalı Kontaklı Buton :





Bu elemana kısaca durdurma (stop) butonu adı verilebilir. Butona basıldığında kontak açılarak devre akımı kesilir. Buton serbest bırakıldığında tekrar eski konumuna döner.



_________________________________________________

3- Çift Yollu Buton :





Biri normalde kapalı, diğeri normalde açık iki adet kontağa sahip olan butondur. Butona kuvvet uygulandığında kontaklar yer değiştirir. Bir işleme son verirken,diğer bir işlemi başlatmak istenen yerlerde kullanılır.



_________________________________________________

4- Ortak Uçlu Buton (Jog Buton) :





Butonun normal konumunda 1-2 bağlantılarından akım geçmektedir. Butona kuvvet uygulandığında devre 1-4 bağlantıları üzerinden tamamlanır. Buton serbest bırakıldığında normal konumuna döner. Çift yollu butondan farkı 1 nolu ucun ortak olmasıdır.




_________________________________________________

Çalışma Şekillerine Göre Butonlar

1- Kalıcı Buton (Anahtar) :

Kalıcı butona basıldığında, buton durumunu değiştirir. Kalıcı buton serbest bırakıldığında, normal konumuna dönmez. Yani basıldığı şekilde kalır. Başka bir kumanda elemanı kalıcı butonu tekrar normal konumuna döndürür. Bu eleman bir aşırı akım rölesi veya bir durdurma butonu olabilir.





_________________________________________________

2- Ani Temaslı Buton :

Ani temaslı butona basıldığında, buton durumunu değiştirir. Serbest bırakıldığında, ani temaslı buton otomatik olarak normal konumuna döner.


_________________________________________________


KUMANDA ELEMANLARI > ANAHTARLAR


En çok kullanılan kumanda elemanlarıdır. Anahtarların butondan farkı kalıcı tipte olmasıdır. Şekildeki anahtar normalde açık konumda kullanılmaktadır.

Kuvvet uygulandığında kapalı konuma geçer. Uygulanan kuvvet kaldırılırsa olduğu konumda kalır. Tekrar eski konumuna getirmek istenirse yeniden kuvvet uygulanmalıdır.






Animasyonu görmek için tıklayınız.



_________________________________________________


KUMANDA ELEMANLARI > LAMBALAR


KUMANDA ELEMANLARI > LAMBALAR

Kumanda devrelerinde en çok kullanılan elemanlar sinyal lambalarıdır. Sinyal lambalarının gövdelerine neon veya akkor telli lamba takılır. Neon lambalar 220 V gibi yüksek gerilimli kumanda devrelerinde, akkor telli lambalar ise 36 V gibi düşük gerilimli kumanda devrelerinde kullanılırlar.

Sinyal lambaları genellikle eletrik tablolarına bağlanacak şekilde yapılırlar. Bu bağlamada, sinyal lambasının gövdesi tablonun arka tarafında kalır. Sinyal lambasının bombeli ve renkli camı tablonun ön yüzünde bulunur.





Sembolü






Animasyonu Görmek için Tıklayınız.



_________________________________________________



KUMANDA ELEMANLARI > SINIR ANAHTARLARI

Hareketli aygıtlarda bir hareketi durdurup başka bir hareketi başlatan ve aygıtın hareket eden elemanı tarafından çalıştırılan kumanda elemanına sınır anahtarı denir. Yapılarına göre sınır anahtarları, makaralı, pimli ve manyetik olmak üzere üç kısıma ayrılır.

Sınır Anahtarları.








Sembolleri.




Makaralı Sınır Anahtarı : Aygıtın genellikle sabit kısmına bağlanırlar. Aygıtın hareketli kısmında bulunan bir çıkıntı, sınır anahtarının makarasına çarptığında, sınır anahtarının durumunu değiştirir. Sınır anahtarında bulunan kapalı kontaklar açılır, açık kontaklar kapanır. Sınır anahtarındaki bu durum değişikliği de aygıtı durdurur veya aygıtın çalışmasını sağlar.


Animasyon




Pimli Sınır Anahtarı : Aygıtın genellikle aygıtın sabit kısmına bağlanırlar. Aygıtın hareketli kısmında bulunan bir çıkıntı sınır anahtarının pimine çarptığında, sınır anahtarının durum değiştirmesine neden olur. Sınır anahtarında bulunan kapalı kontaklar açılır, açık kontaklar kapanır. Kontakların durum değiştirmesi, aygıtı durdurur veya aygıtta yeni bir hareketi başlatır. Pimli sınır anahtarında pimin hareket kursunun uygun büyüklükte olması gerekir. Aksi takdirde aygıtın hareketli parçası, anahtarın kursu kadar olan mesafede duramaz.Hareketli parça sınır anahtarının parçalanmasına neden olur.




Manyetik Sınır Anahtarı : Makaralı ve pimli sınır anahtarları mekanik bir hareketle çalışırlar. Yani mekanik bir hareket bu çeşit sınır anahtarlarının konumunu değiştirir. Manyetik sınır anahtarlarında ise bu durum farklıdır. Bu sınır anahtarı sabit mıknatıs ve kontak bloğu olmak üzere iki kısımdan oluşur. Kontak bloğu aygıtın sabit kısmına, sabit mıknatıs ise aygıtın hareketli kısmına bağlanır. Kontak bloğunda normalde açık ve normalde kapalı bir kontak vardır. Kontak parçalarından biri manyetik bir maddeden yapılır. Aygıt çalışırken zaman zaman kontak bloğu ile sabit mıknatıs karşı karşıya gelirler. Bu durumda sabit mıknatıs kontağın manyetik parçasını kendine doğru çeker. Kontağın açılmasına veya kapanmasına neden olur.

Manyetik anahtarlara Reed Kontak adı verilir. İçindeki hava alınmış şeffaf bit tüp içinde yerleştirilmiş demir - nikel alaşımlı kontaktan ibarettir. Akım geçişini kolaylaştırmak amacıyla cam tübün içine azot ve hidrojen karışımı gaz doldurulur.Kontakların mekanik titreşimlerden etkilenmemesi için reçineyle birlikte bir gövdeye yerleştirilmiştir. Temazsız algılama yaptıkları için yüksek hassasiyetli ve uzun ömürlüdür. Boyutları küçük ve anahtarlama hızları yüksektir (0.5 milisaniye).


Animasyonu Görmek için Tıklayınız.


Çalışma Şekillerine Göre Sınır Anahtarları

Ani Temaslı ve Kalıcı Tip olmak üzere iki kısıma ayrılırlar. Sınır anahtarının durum değiştirmesine neden olan hareket ortadan kalktığında, ani temaslı sınır anahtarı hemen normal konumuna döner (yay nedeniyle). Halbuki bir hareket nedeniyle kalıcı tip sınır anahtarı durum değiştirirse, anahtar yeni konumnda kalır. Otomatik olarak normal konumuna dönmez. Ters yöndeki başka bir hareket kalıcı tip sınır anahtarını normal konumuna döndürür


_________________________________________________


KUMANDA ELEMANLARI > RÖLELER

Ufak güçteki elektromanyetik anahtarlara röle adı verilir. Röleler elektromıknatıs, palet ve kontaklar olmak üzere üç kısımdan oluşur. Elektromıknatıs, demir nüve ve üzerine sarılmış bobinden meydana gelir. Röle bobinleri hem doğru ve hem de alternatif akımda çalışır. Bobin doğru akıma bağlanacak ise demir nüve bir parçadan yapılır.

Demir nüvenin ön yüzüne plastikten yapılmış bir pul konur. Bu pul, bobin akımı kesildikten sonra artık mıknatısıyet nedeniyle paletin demir nüveye yapışık kalmasını önler. Bobini alternatif akıma bağlanacak rölelerin demir nüveleri sac paketinden yapılır.

Demir nüvenin ön yüzünde açılan oyuğa bakırdan yapılmış bir halka geçirilir. Bu bakır halka konmazsa alternatif alan nedeniyle palet titreşim yapar. Kontaklar açılıp kapanır ve röle gürültülü çalışır. Rölelerde bir veya daha fazla sayıda normalde açık ve normalde kapalı kontak bulunur. Kontakların açılıp kapanmalarını, rölenin paleti sağlar. Bobin enerjilendiğinde, palet çekilir.Normalde kapalı kontaklar açılır, normalde açık kontaklar kapanır. Rölenin paletine bağlanmış olan bir yay kontakların nornal konumda kalmalarını sağlar. Kontakların yapımlarında gümüş, tungsten, palladyum metalleri ve bunların alaşımları kullanılır.





Üstteki şekilde verilen rölenin bobinine bir gerilim uygulandığında röle enerjilenir ve paletini çeker. Palet üzerinde bulunan (1-3) nolu kontak açılır ve (1-2) nolu kontak kapanır. Bobinin akımı kesildiğinde, röle üzerinde bulunan yay, paletin demir nüveden uzaklaşmasını sağlar. Bu durumda kapanmış olan (1-2) nolu kontak açılır, açılmış olan (1-3) nolu kontak kapanır. Röleler alttaki şekilde sembolize edilir.





_________________________________________________


KUMANDA ELEMANLARI > KONTAKTÖRLER



Büyük güçteki elektromanyetik anahtarlara kontaktör adı verilir. Rölelerde olduğu gibi kontaktörler de elektromıknatıs, palet ve kontaklar olmak üzere üç kısımdan oluşur. Kontaktörler, bir ve üç fazlı motor, ısıtıcı, kaynak makinesi, trafo vb. alıcıların otomatik olarak kumanda edilmesinde kullanılır. Bu elemanların bobinlerinin gerilimleri DC ya da AC olarak 24 - 48 - 220 - 380 volt olabilmektedir.





Şekilde verilen kontaktörün bobinine bir gerilim uygulandığında kontaktör enerjilenir ve paletini çeker. Palet üzerinde bulunan (5-6) nolu kontak ve (7-8) nolu kontak açılır. (1-2) nolu kontak ve (3-4) nolu kontak kapanır. Bobinin akımı kesildiğinde, kontaktör üzerinde bulunan yay, paletin demir nüveden uzaklaşmasını sağlar. Bu durumda kapanmış olan (1-2) nolu kontak ve (3-4) nolu kontak açılır. Açılmış olan (5-6) nolu kontak ve (7-8) nolu kontak kapanır.

KONTAKTÖRLERİN YAPISI

1- Bobinler (Elektromıknatıs) :

Bobin ve demir nüveden üretilmiş elemandır. Bobinde gerilim uygulandığında geçen akım manyetik alan oluşturarak mıknatısiyet meydana getirir. Kontaktör bobinleri de doğru veya alternatif akımla çalışırlar. Her iki akımla çalışacak kontaktörlerin demir nüveleri genellikle E şeklinde yapılırlar. Eğer bobin doğru akımla çalışacaksa E şeklindeki demir nüve, yumuşak demirden ve tek bir parça olarak yapılır.

Demir nüvenin dış bacaklarına plastikten yapılmış iki pul konur. Bu pullar, bobin akımı kesildikten sonra kalan artık mıknatısıyet nedeniyle paletin demir nüveye yapışık kalmasını önlerler. Bobini alternatif akıma bağlanacak olan kontaktörlerin E şeklindeki demir nüveleri, silisli saçların paketlenmesiyle yapılır. Böylece manyetik devrenin demir kayıpları en küçük değere indirilmiş olur. Bir kontaktör bobini alternatif gerilime bağlanırsa bu bobin alternatif manyetik alan yaratır. Frekansı 50 olan bir şebekede bu manyetik alan saniyede 100 kere 0 olur, 100 kere de maksimum değere ulaşır.

Manyetik alan maksimum olduğunda palet çekilir, sıfır olduğunda da palet bırakılır. Bu nedenle palet titreşir, kontaklar açılır ve kapanır, kontaktör çok gürültülü olarak çalışır. Bu sakıncayı gidermek için demir nüvenin dış bacaklarının ön yüzlerinde açılan oyuklara kalın bakır halkalar takılır. Bakır halkalar kullanılmazsa bir titreme oluşur.

Bir transformatörün sekonder sargısı gibi çalışan bu bakır halkaların her birinde gerilim indüklenir. Halkalar kısa devre edilmiş olduklarından, indüksiyon gerilimi halkalardan akım dolaştırır ve halkalar ek bir manyetik alan yaratır. Bu manyetik alan esas manyetik alandan 90 derece geride olduğundan, demir nüvedeki toplam manyetik alan hiçbir zaman sıfır olmaz. Bu nedenle palet devamlı çekik kalır.

2- Palet :

Kontaktör nüvesinin hareketli kısmına palet denir. Palet üzerine kontaklar monte edilmiştir. Kontaktörlerde kontakların açılıp kapanmaları palet ile sağlanır. Palet, yerçekimi kuvvetiyle veya bir yay aracılığı ile demir nüveden uzakta bulunur. Bobin enerjilendiğinde, palet demir nüve tarafından çekilir ve kontaklar durum değiştirir.

3- Kontaklar :

Normalde açık ve normalde kapalı olmak üzere iki tip kontak vardır. Palet üzerine monte edilen hareketli kontakların bir kısmı kontaktör çalışmaz iken açık konumda, bir kısmı ise kapalı konumdadır. Kontaktör bobini enerjilendiğinde ise kontaklar durum değiştirir. Kontakların yapımında gümüşün; bakır, nikel, kadmiyum, demir, karbon, tungsten ve molibden'den yapılmış alaşımlar kullanılır. Bu alaşımlarda gümüşün sertliği artırılmış, sürtünme ve arktan dolayı meydana gelecek aşınmalar azaltılmıştır. Kontaktörde iki tip kontak mevcuttur. Bunlar :

- Güç kontakları (Ana Kontaklar)
- Kumanda kontakları (Yardımcı Kontaklar)


Güç kontakları yüksek akıma dayanıklı olup, motor vb. alıcıları çalıştırmak için kullanılır. Bu nedenle yapıları büyüktür. Kumanda kontakları ise, termik aşırı akım rölesi, zaman rölesi, ısı kontrol rölesi, mühürleme vb. gibi düzeneklerin çalıştırılmasında görev yapar. Bu nedenle yapıları küçüktür.



Kısaca; ana kontaklar yük akımını, yardımcı kontaklar kumanda devresinin akımını taşırlar. Kontaktörün içinde normalde açık ve normalde kapalı olmak üzere değişik sayıda kontak bulunur. Bobin enerjisiz iken bazı kontaklar açık konumda bekler. Bobin enerjilendiğinde açık kontaklar kapalı, kapalı kontaklar ise açık hale gelir. Kontaktörde kontakların konumunun değişimi yukarıdaki şekilde gösterilir.

yukarıda 1.ci şekilde, bir buton ve bir kontaktörle yapılan bağlantının şeması verilmiştir. Bu bağlantıda Başlatma butonu açıkken, A kontaktörü enerjilenemez. Yani A kontaktörü normal konumunda bulunur. Bu durumda A1 kontağı açık ve L1 lambası sönüktür. A2 kontağı kapalı olduğunda, L2 lambası yanmaktadır. Başlatma butonuna basıldığında A kontaktörü enerjilenir. Normalde açık A1 kontağı kapanır ve L1 lambası yanar. Normalde kapalı A2 kontağı açılır, yanan L2 lambası söner. Başlatma butonu serbest bırakıldığında, A2 kontaktörünün enerjisi kesilir. Kontaklar normal konumlarına dönerler. L1 lambası söner ve L2 lambası yanar.

2.ci şekilde ise Başlatma butonuna basıldığında P ucundan gelen akım Başlatma butonundan, A1 kontağı ve A bobininden geçerek devresini tamamlar. A kontaktörü veya rölesi, normal gerilimle enerjilenir. Normalde kapalı A1 kontağı açılır. R1 direnci A bobinine seri olarak bağlanır. R1 direncinde düşen gerilim nedeniyle A bobini daha küçük bir gerilimle çalışmaya devam eder. Çünkü A bobinine uygulanan bu küçük gerilim, paletin çekik kalmasını sağlar. A bobini enerjilenince, A2 kontağı kapanır ve L1 lambası yanar. A3 kontağı açılır, yanan L2 lambası söner.



_________________________________________________


KUMANDA ELEMANLARI > AŞIRI AKIM RÖLELERİ


Aşırı akımların elektrik motorlarına vereceği zararları önlemek için kullanılan elemanlara, aşırı akım rölesi adı verilir. Elektrik devrelerinde kullanılan sigortalar da koruma görevi yaparlar. Çalışma karakteristikleri nedeniyle sigortalar elektrik motorlarını koruyamazlar.Yalnız hatları korurlar.

Aşırı akım röleleri motorlara seri olarak bağlanırlar.Yani bir aşırı akım rölesinden, motorun şebekeden çektiği akım geçer. Çalışma anında motor akımı kısa bir süre için normal değerinin üzerine çıkarsa, bu aşırı akım motora zarar vermez. Aşırı akımın motordan sürekli olarak geçmesi, motor için sakınca yaratır. Çünkü uzun süre geçen aşırı akım, motorun sıcaklık derecesini yükseltir ve motoru yakar. Bu nedenle kısa süreli aşırı akımlarda aşırı akım rölesinin çalışıp motoru devreden çıkarmaması gerekir. Motorun yol alma anında kısa süre çektiği aşırı akım, bu duruma örnek olarak gösterilebilir. Böyle geçici durumlarda rölenin çalışması, geciktirici bir elemanla önlenir.




Herhangi bir nedenle motor fazla akım çektiğinde, aynı akım aşırı akım rölesinden de geçeceğinden, aşırı akım rölesinin kontağı açılır. Açılan kontak, motor kontaktörünün enerjisini keser. Böylece motor devreden çıkar ve yanmaktan korunmuş olur. Üzerinden geçen fazla akım nedeniyle atan bir aşırı akım rölesi, röle üzerinde bulunan butona elle basarak kurulur. Yalnız aşırı akım rölesini kurmadan önce rölenin atmasına neden olan arızayı gidermek gerekir. Bütün iş tezgahlarında kullanılan aşırı akım röleleri elle kurulurlar. Bazı ev tipi aygıtlarda örneğin buz dolaplarında kullanılan aşırı akım röleleri, devrenin açılmasınadan bir süre sonra otomatik olarak normal konumuna dönerler. Yani bu aşırı akım röleleri kendi kendilerine kurulurlar. Bazı aşırı akım röleleri de üzerlerinde bulunan bir vida aracılığı ile hem otomatik ve hem de elle kurma konumuna dönüştürülebilirler.

Bir fazlı alternatif akım veya doğru akım motor devrelerinde, aşırı akım rölesi yalnız bir iletken üzerine konur. Üç fazlı motor devrelerinde genellikle her faz için bir aşırı akım rölesi kullanılır. Bazen de yalnız iki fazın üzerine bir aşırı akım rölesi konur. Güç devresinde kullanılan aşırı akım röleleri daha çok bir kontağı kumanda ederler. Bazen de her aşırı akım rölesinin ayrı bir kontağı olur. Aşırı akım röleleri manyetik ve termik olmak üzere iki kısıma ayrılırlar.

Manyetik Aşırı Akım Rölesi

Motor akımının manyetik etkisiyle çalışan aşırı akım rölelerine, manyetik aşırı akım rölesi adı verilir. Bir manyetik aşırı akım rölesi elektromıknatıs, kontak ve geciktirici eleman olmak üzere üç kısımdan oluşur. Elektromıknatısın bobini güç devresinde motora seri olarak bağlanır. Yani bobinden motorun akımı geçer.

Aşırı akım rölesinin normalde kapalı kontağı kumanda devresinin girişine konur. Bu kontak açıldığında, kumanda devresinin akımı kesilir ve motor durur. Kısa süreli aşırı akımlarda, örneğin motorun yol alma anında çektiği akımda,rölenin çalışıp kontağı açması, yağ dolu silindir içinde hareket eden bir pistonla önlenir.



Aşırı akım rölesinin bobininden normal değerinin üzerinde bir akım geçtiğinde, bobin demir nüveyi yukarıya doğru çeker. Silindir içnde bulunan piston nedeniyle, demir nüvenin hareketi yavaş olur. Bu nedenle aşırı akım rölesinin kontağı hemen açılamaz. Eğer bobinden geçen aşırı akım normal değerine düşmezse, bir süre sonra kontak açılır. Yani yağ dolu silindir içinde hareket eden pistondan oluşan geciktirici eleman, kısa süreli aşırı akımlarda, aşırı akım rölesinin çalışmasını engeller.

Manyetik aşırı akım rölelerinde akım ayarı, demir nüvenin bobine göre olan durumunu değiştirmekle yapılır. Örneğin bobin sabit tutulup demir nüve aşağıya kaydırılırsa, aşırı akım rölesinin devreyi açma akımı büyümüş olur. Devrelerde aşağıdaki şekilde gösterilirler.

Animasyon için tıklayınız...

Manyetik Aşırı Akım Rölelerinin Motor Devrelerinde Kullanılması : Manyetik aşırı akım röleleri üç fazlı motor devrelerine genellikle şekildeki gibi bağlanırlar. Bu bağlantıda üç faz üzerine konan üç manyetik aşırı akım rölesi, bir kapalı kontağı kumanda eder. Çalışma devam ederken, motor herhangi bir nedenle uzun süre aşırı akım çekerse, manyetik aşırı akım rölesinin kapalı kontağı açılır. Çalışan kontaktör ve motor devreden çıkar.Böylece motor yanmaktan korunmuş olur.



Termik Aşırı Akım Rölesi

Motor akımının yarattığı ısının etkisiyle çalışan aşırı akım rölelerine, termik aşırı akım rölesi edı verilir. Termik aşırı akım rölelerinin endirekt ısıtmalı, direk ısıtmalı ve ergiyici alaşımlı olmak üzere üç çeşidi vardır.

Termik aşırı akım röleleri devrelerde, aşağıdaki şekilde gösterilirler.




Endirekt Isıtmalı : Şekilde endirekt ısıtmalı termik aşırı akım rölesinin yapısı, görünüşü ve sembolü verilmiştir. Endirekt ısıtmalı termik aşırı akım rölesi ısıtıcı, bimetal ve kontak olmak üzere üç kısımdan oluşur. Isıtıcı motora seri olarak bağlanır. Yani ısıtıcıdan motor akım geçer.Motora zarar verecek değerde bir akım sürekli olarak ısıtıcıdan geçerse, meydana gelen ısı bimetali sağa doğru büker. Bimetal kapalı olan kontağı açar. Açılan kontak kontaktörü ve dolayısıyla motoru devreden çıkarır.Böylece motor yanmaktan korunmuş olur. Motor akımı kısa bir süre için normal değerinin üzerine çıkarsa, ısıtıcıdan geçen bu akım bimetali ısıtacak fırsatı bulamaz. Bu nedenle bimetal bükülmez ve kontak açılmaz.Motor için sakınca yaratmayan bu gibi durumlarda, ısının bimetale iletilmesindeki gecikme, aşırı akım rölesinin çalışmasını engeller.




Animasyon için tıklayınız...



Direkt Isıtmalı : Endirekt ısıtmalı termik aşırı akım rölelerinin akım değerleri büyüdükçe, ısıtıcı telin ve bimetalin ölçüleri de büyür. Büyük akımlar için yapılacak endirekt ısıtmalı termik aşırı akım röleleri kullanışlı ve ekonomik olmaz. Bu nedenle akım şiddeti büyük olan termik aşırı akım röleleri alttaki şekilde görüldüğü gibi direkt ısıtmalı olarak yapılırlar.



Animasyon için tıklayınız...

Direkt ısıtmalı termik aşırı akım rölelerinde ısıtıcı eleman bulunmaz. Motor akımı bimetal üzerinden geçer. Bimetalin bükülmesine ve kontağın açılmasına neden olan ısı, bimetalin içinde doğar. Çok büyük akımlar için yapılacak direkt ısıtmalı termik aşırı akım röleleri de aynı nedenlerle kullanışlı ve ekonomik olmaz. Termik aşırı akım rölesi bu durumda bir akım trafosuyla veya şönt dirençle beraber kullanılır. Gerek akım trafosu ve gerekse şönt direnç termik aşırı akım rölesinin çalışma akımını yani kapasitesini büyütür. Direkt ve endirekt ısıtmalı termik aşırı akım röleleri çeşitli akım şiddetleti için yapılırlar. Her termik aşırı akım rölesi iki akım değeri arasında çalışır. Aşırı akım rölesi, üzerinde bulunan bir ayar vidasıyla arzulanan motor akımına ayarlanır.

Ergiyici Alaşımlı : Şekilde yapısı verilen ergiyici alaşımlı termik aşırı akım rölesi, ısıtıcı, küçük bir tüp ve kontak bloğundan oluşur. Isıtıcı elemanın sardığı tübün içinde, serbestçe dönebilen başka bir tüp daha vardır. İki tübün arasında düşük sıcaklıkta ergiyen bir alaşım bulunur. Ergiyici alaşım normal durumda iki tübü birbirine bağlar. Termik aşırı akım rölesinin ısıtıcısı motor devresine, normalde kapalı kontağı kumanda devresine seri olarak bağlanır. Herhangi bir nedenle motor aşırı akım çekerse, ısıtıcıdan geçen bu akım tüpteki alaşımı ergitir. Yay nedeniyle içteki tüp ve dişli döner.Normalde kapalı kontak açılır. Açılan kontak, kontaktörü ve motoru devreden çıkartır. Motor durunca ısıtıcıdan akım geçmez. Tüpleri birleştiren alaşım kısa bir süre içinde donar. Ergiyici alaşımlı termik aşırı akım röleleri çeşitli akım değerlerinde yapılırlar. Bu aşırı akım rölelerinde akım ayarı yapılmaz.





Animasyon için tıklayınız...


Termik Aşırı Akım Rölelerinin Motor Devrelerinde Kullanımı : Termik aşırı akım röleleri üç fazlı motor devrelerinde genellikle alttaki şekildeki gibi bağlanırlar. Bu bağlantıda her faz üzerine bir termik aşırı akım rölesi konur. Üç termik aşırı akım rölesi bir kapalı kontağı kumanda eder. Motor çalışırken herhangi bir nedenle uzun süre akım çekerse, termik aşırı akım rölesinin kapalı kontağı açılır. Çalışan kontaktör ve motor devreden çıkar. Böylece motor yanmaktan korunmuş olur.






_________________________________________________


KUMANDA ELEMANLARI > ZAMAN RÖLELERİ

Bobini enerjilendikten veya bobinin enerjisi kesildikten belirli bir süre sonra, kontakları durum değiştiren rölelere, zaman rölesi adı verilir. Çalışma şekillerine göre zaman röleleri şu şekilde sınıflandırılabilir.



Çekmede Gecikmeli (Düz) Zaman Rölesi
Düşmede Gecikmeli (Ters) Zaman Rölesi
İç yapısına göre zaman röleleri ise şu şekilde sınıflandırılabilir.

Pistonlu Zaman Rölesi
Motorlu Zaman Rölesi
Doğru Akım Zaman Rölesi
Termik Zaman Rölesi
Termistörlü Zaman Rölesi

Motorlu Zaman Rölesi
Doğru Akım Zaman Rölesi
Termik Zaman Rölesi
Termistörlü Zaman Rölesi


Çalışma Şekillerine Göre Zaman Röleleri

Düz Zaman Rölesi : Bobini enerjilendikten belli bir süre sonra gecikme yapan, yani kontakları konum değiştiren rölelerdir. Bobin enerjisi kesildiğinde kontaklar eski haline dönerler. Şekilde de rölelerin devrelerde ne şekilde sembolize edildiği görülmektedir.





Animasyon için tıklayınız...



Ters Zaman Rölesi : Bobinin enerjisi kesildikten belli bir süre sonra gecikme yapan zaman rölesidir. Enerji verildikten sonra hemen kontaklar durum değiştirir. Enerji kesildikten bir süre sonra iletime izin verilir.




Animasyon için tıklayınız...



İç Yapılarına Göre Zaman Röleleri

Pistonlu Zaman Rölesi : Zaman gecikmesi bir pistonla sağlanan zaman rölelerine, pistonlu zaman rölesi adı verilir. Düz zaman rölelerinde bobine gerilim verdiğimizde karşısındaki paleti çeker. Şekildeki gibi 1-2 ve 3-4 numaralı kontaklar hemen, 5-6 ve 7-8 numaralı kontaklar zaman gecikmesiyle şekil değiştirirler. Bu gecikmeyi sağlayan bir piston ya da bunun içinde bulunan yağ veya havadır.

Pistonlu düz zaman rölesi



Düz zaman rölesi animasyon için tıklayınız...

Pistonlu ters zaman rölesi



Ters zaman rölesi animasyon için tıklayınız...



Pistonlu ters zaman rölesi, bobinin gerilimi kesildikten sonra gecikme yapar. Bobine gerilim verdiğimizde kontakların tamamı şekil değiştirir. Bobin gerilimi kesildiğinde, şekilden de görüldüğü gibi 1-2 ve 3-4 numaralı kontaklar hemen, 5-6 ve 7-8 numaralı kontaklar gecikmeli olarak şekil değiştirir.

Pistonlu düz zaman rölesi sembolleri




Ters zaman rölesi sembolleri





Motorlu Zaman Rölesi : Motorlu zaman rölelerinde genel olarak senkron motor kullanılır. Motor miline bağlı bir dizi dişliden ve kontaklardan ibarettir. Motor çalışmaya başladığında, P pimi vasıtasıyla belli zaman sonunda, kapalı kontaklar açılır, açık kontaklar kapanır ve motor frenlenir. Bu anda aynı zamanda dişliler bir yay vasıtasıyla ters yönde kurulur. Motorun akımı kesildiğinde dişliler, dolayısıyla kontaklar eski durumuna gelir. Motorun frenlenmesi esnasında geçen akım, motor sargıları için bir sakınca teşkil etmez.




Animasyon için tıklayınız...


Doğru Akım Zaman Rölesi : Bakır halkalı, bakır halkasız ve kondansatörlü diye üçe ayrılır. Alttaki şekilde gösterilirler.





Bakır Halkasız Zaman Rölesi :


Bobine gerilim verdiğimizde karşısındaki paleti çeker, kontaklar şekil değiştirir. Bu durum S anahtarına basana kadar devam eder.

S anahtarını kapattığımızda bobinin meydana getirdiği magnetik alan süratle 0'a doğru düşmek ister.

Değişik alanın içinde kalan bobinde bir gerilim indüklenir ve bu gerilim bobinden akım dolaştırır. (Kısa devre akımı) Dolayısıyla S anahtarına bastıktan belli bir süre sonra kontaklar şekil değiştirir. Bu tip rölelerle 1.5 sn'lik bir gecikme sağlanabilir. Ters zaman rölesi olarak çalışırlar.



Animasyon için tıklayınız...



Bakır Halkalı Zaman Rölesi :

Bir elektromıknatıs, palet, bakır halka ve kontaklardan ibarettir.Bobin enerjilendiğinde paleti çeker ve kontaklar şekil değiştirir.

Röle akımı kesildiğinde, magnetik alan 0' doğru düşer. Değişken alan içinde kalan bakır halkada bir gerilim indüklenir. Bu gerilim, bakır halkadan bir akım dolaştırır.

Bobinin akımı kesildiği halde bakır halkadan dolaşan akımdan dolayı, kontaktör gecikmeli olarak şekil değiştirir. Bu tip zaman röleleriyle 1 sn gecikme sağlanabilir. Ters zaman rölesi olarak çalışırlar.



Animasyon için tıklayınız...



Kondansatörlü Zaman Rölesi :

Bu zaman rölesi, bir doğru akım rölesiyle bir kondansatörün parelel bağlanmasından oluşur. Kondansatörlü zaman rölesi şebekeye bağlandığında röle enerjilenir.Normalde kapalı (2-3) nolu kontak açılır. Normalde açık (1-3) nolu kontak kapanır. Kondansatör kısa bir süre zaman içinde üreteç gerilimine şarj olur. Kondansatörlü zaman rölesi şebekeden ayrıldığında, röle bobininden geçen üreteç akımı sıfır olur. Fakat şarj olmuş kondansatör bobin üzerinden boşalmaya başlar.Kondansatörün deşarj akımı sıfır olmadan palet açılır. Kontaklar normal konumlarına dönerler. Böylece kondansatörlü zaman rölesinin şebekeden ayrıldığı an ile kontakların normal konumlarına döndükleri an arasında, bir gecikme sağlanmış olur.

Yani kondansatörlü zaman rölesi ters zaman rölesi olarak görev yapar. Kondansatörlü zaman rölelerinde zaman ayarı yapmak oldukça güçtür.Bununla beraber (C1) kondansatörünün değerini değiştirmekle, kontakların durum değiştirme zamanı ayarlanabilir. Örneğin (C1) kondansatörünün değeri büyütülürse, kontaklar normal konumlarına dönünceye kadar geçecek süre artar. Fakat bu yöntem sık sık başvurulacak bir yol değildir. Ters zaman rölesi olarak çalışırlar.



Animasyon için tıklayınız...


Termik Zaman Rölesi : Zaman gecikmesinin ısı ile sağlanan zaman rölelerine, termik zaman rölesi adı verilir. Bir termik zaman rölesi ısıtıcı, bimetal ve kontak olmak üzere üç parçadan oluşur.




Animasyon için tıklayınız...


Isıtıcı eleman seramik tüp üzerine sarılır. Isıtıcının çekeceği akım (R1) direnciyle sınırlanır. Bimetal seramikten yapılmış tüp içinde bulunur. Isıtıcı şebekeye bağlandığında, ısıtıcının sıcaklık derecesi yükselmeye başlar. Seramik tüpte doğan ısı bimetale geçer. Bimetalin sıcaklık derecesi yavaş yavaş yükselir. Bimetal ısındıkça sağa doğru eğilmek ister. Mekaniki bir düzen bimetalin yavaş hareketini engeller.Bimetalde doğan eğilme kuvveti uygun bir değere yükseldiğinde, bimetal ani olarak sağa doğru hareket eder.Normalde kapalı (1-3) nolu kontak açılır.Normalde açık (2-3) nollu kontak kapanır.Böylece ısıtıcının devreye bağlanmasından bir süre sonra kontaklar durum değiştirmiş olur. Alttaki şekilde gösterilirler.



Termistörlü Zaman Rölesi : Bir termistörün ve bir rölenin seri bağlanmasından oluşan zaman rölesine, termistörlü zaman rölesi adı verilir. Termistör, direnci sıcaklıkla değişen bir elemandır. Bütün maddelerin direnci sıcaklıkla değişir. Fakat direncin sıcaklıkla değişimi termistörlerde çok fazladır.



Animasyon için tıklayınız...



Uygulamada iki çeşit termistör kullanılır. Direncin sıcaklıkla değişme katsayısı bunlardan birinde pozitif (PTC), diğerinde negatiftir (NTC). Negatif katsayılı termistörde sıcaklık derecesi arttıkça, termistör direnci azalır. Katsayısı pozitif olan termistörün sıcaklık derecesi artarsa, bu termistörün direnci de artar.

Şekildeki termistörlü zaman rölesinde,direncin sıcaklıkla değişme katsayısı negatif olan bir termistör kullanılmıştır. Bu devrede (A) anahtarı kapatıldığında, devreden çok küçük bir akım geçer. Bu akım, termistörün bir parça ısınmasına neden olur.Isınan termistörün direnci azalır ve devreden geçen akım büyür. Akımın artması termistörü daha çok ısıtır. Isınan termistörün direnci daha çok düşer. Sonunda devreden geçen akımın değeri, rölenin çekme akımına ulaşır. Röle paletini çeker ve kontaklar durum değiştirir. Böylece zaman rölesinin devreye bağlanışından bir süre sonra, kontakların durum değiştirmesi sağlanmış olur. Palet çekildikten sonra, rölenin empedansı büyür ve devre akımı azalır. Termistördeki sıcaklık yükselmesi sona erer, devre kararlı çalışmaya başlar. Devredeki (A) anahtarı açıldığında, kontaklar ani olarak normal konumlarına dönerler.

Termistörlü zaman röleleri düz zaman rölesi olarak çalışır. Termistörlü zaman rölelerinde zaman ayarı yapmak oldukça güçtür. Devreden geçen akımın değişmesi, kontakların durum değiştirme zamanını değiştirse de, bu uygun bir yol değildir.

Durum
Üzgünüz bu konu cevaplar için kapatılmıştır...

Forum istatistikleri

Konular
127,871
Mesajlar
913,212
Kullanıcılar
449,461
Son üye
evenzhou

Yeni konular

Çevrimiçi üyeler

Geri
Üst
