LNB YAPISI VE ÇALIŞMASI

[nextstarwebtv]

LNB’lerin çıkışlarına bağlanabilecek kullanıcı sayılarına göre çeşitleri
vardır. Dört çıkışlı LNB’ler de “Quad” ve “Quadro “ olmak üzere iki
türdedir.

Bir LNB esas olarak üç ana kısımdan oluşur:
Besleme ağzı (feed)
Yükseltici (amplifier)
Alt frekansa dönüştürücü (converter)
LNB’ler çanağın topladığı yüksek frekansda Mikrodalga sinyalleri
güçlendirip alıcının (receiver) işleyebileceği daha düşük frekans bandına
indirip anten kablosundan alıcıya iletir.
Çanak anten uydudan gelen yayını odak noktasına toplar, LNB ise
toplanmış olan bu mikrodalga (2-50GHz) sinyali güçlendirip üzerinde
elektronik işlemlerin daha rahat yapılabileceği daha alt bir frekans bandına
(1-2GHz) dönüştürmektedir.

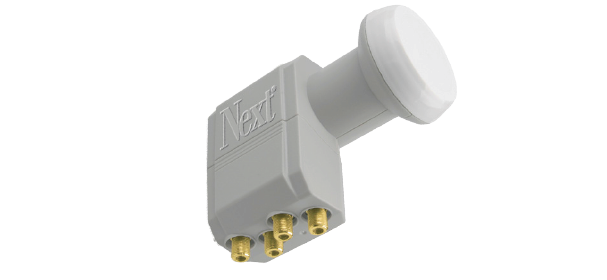

“Quad” universal LNB bir çanağı 4 farklı kullanıcıya birbirinden
bağımsız olarak tüm polariteleri izleyebilecekleri şekilde dağıtmakta kullanılır.
İçinde aynı feede bağlanarak tek kabinin içine yerleştirilmiş 4 tane
üniversal LNB bulunur.
“Quadro “ LNB ise her bir çıkışından AltV, AltH, ÜstV, ÜstH olmak
üzere 4 farklı polariteyi aynı anda vermektedir. Her çıkışında sadece ait
olduğu polarite bulunur. Bir merkezi sistemden dağıtım için kullanılır.
next.com.tr
Bir Quadro -LNB multiswitch’e bağlanmak için dört adet uydu ara
frekansı çıkışına sahiptir. Bunlar:
Low Band V : Vertikal (dikey) Altbant
Low Band H : Horizontal (yatay) Altbant
High Band V : Vertikal Üstbant
High Band H : Horizontal Üstbant
Bu çıkışların frekans bandı alt band için 950 - 2050 MHz arası, üst bant
için de 1050 - 2150 MHz arasıdır.
